| 材料: | ディクラッド 870 | PCBのサイズ: | 63.44mm x 49.5mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | ENIG |
| 層数: | 2層 | PCB 厚さ: | 0.2mm |
| ハイライト: | ENIG DiClad 870 RF PCB について,2層ディクラッド870 RF PCB,5ml ディクロード 870 RF PCB |
||

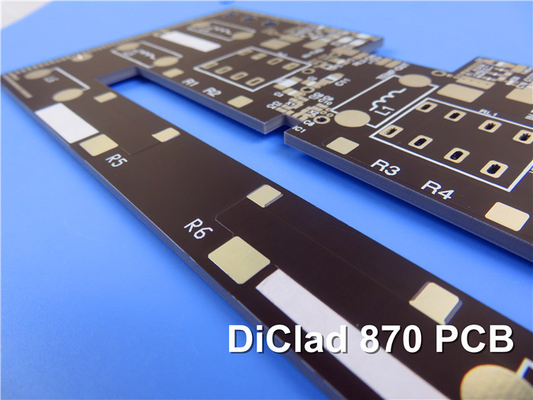

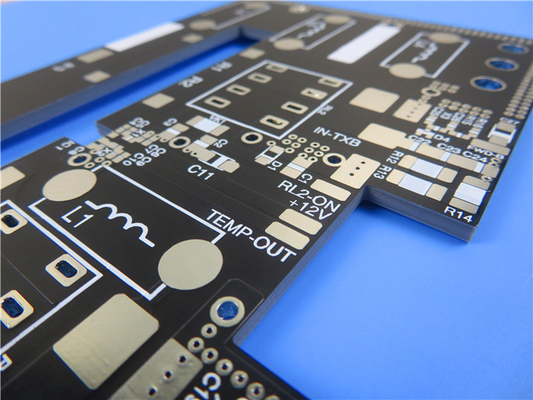

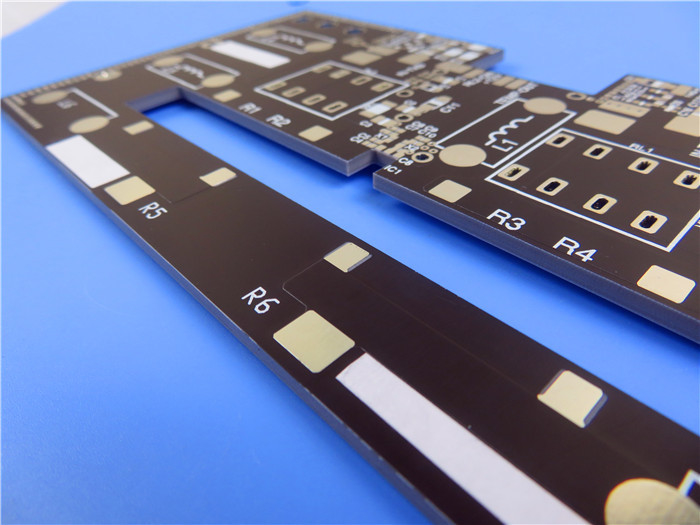

今日では DiClad870ラミナットをベースにした 新品のPCBを紹介します
ディクラッド870の紹介
Rogers DiClad 870ラミナートは,プリント回路板基板として使用するための低介電常数を提供する,PTFEベースの複合材料で,繊維ガラス強化織物である.繊維繊維の層が少なく,PTFEの比率が高く, DiClad 870ラミナットは,DiCladシリーズ内の他のラミナットに類似した厚さで,低ダイレクトリ常数 (Dk) と散布因数を提供しています.DiClad 870 の織部繊維ガラス強化は,類似の介電常数を持つ非織部繊維ガラス強化PTFEベースのラミナットよりもより大きな寸法安定性を提供します.DiClad 870 材料のコーティングされたガラス繊維層は,同じ方向に並べられています.
特徴:
10 GHz と 1 MHz で 2.33 のダイレクトリ常数 (Dk) 50% RH
分散因子0.0013 10 GHzで,0.0009 1MHzで,RH 50%
湿度吸収 0.02%
CTEはX軸で17ppm/°C,Y軸で29ppm/°C,Z軸で217ppm/°C
銅皮の強度 14lbs/in
UL 94-V0 炎症性
NASAの排気:総質量損失0.01%, 蓄積した揮発性物質0.01%, 水蒸気回収0.01%
| 資産 | ディクラッド 870 | 条件 | 試験方法 |
| 電気特性 | |||
| ダイレクトレクトル常数 @ 10 GHz | 2.33 | C23/50 | IPC TM-650 2 について5.5.5 |
| ダイレクトリコンスタント @ 1 MHz | 2.33 | C23/50 | IPC TM-650 2 について5.5.3 |
| 分散因数 @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2 について5.5.5 |
| 分散因数 @ 1 MHz | 0.0009 | C23/50 | IPC TM-650 2 について5.5.3 |
| Er の熱係数 (ppm/°C) | -161 | -10°Cから+140°C | IPC TM-650 2 について5.5.5 調整された |
| 容積抵抗性 (MΩ-cm) | 1.5 × 10 9 | C96/35/90 | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 (MΩ) | 3.4 × 10 7 | C96/35/90 | IPC TM-650 2 について5.17.1 |
| 弧抵抗 | >180 | D48/50 | ASTM D-495 |
| ダイレクトリック分解 (kV) | >45 | D48/50 | ASTM D-149 |
| メカニカルプロパティ | |||
| 剥離強度 (インチあたり1ポンド) | 14 | 熱 ストレス の 後 | IPC TM-650 2 について4.8 |
| 張力モジュール (kpsi) | 485 (MD), 346 (CD) | A, 23°C | ASTM D-638 |
| 張力強度 (kpsi) | 14.9 (MD), 11.2 (CD) | A, 23°C | ASTM D-882 |
| 圧縮モジュール (kpsi) | 327 | A, 23°C | ASTM D-695 |
| 折りたたみのモジュール (kpsi) | 437 | A, 23°C | ASTM D-790 |
| 熱特性 | |||
| 熱膨張係数 (ppm/°C) X軸 Y軸 Z軸 | 17 29 217 | 0°Cから100°C | IPC TM-650 2 について4.24 メッテル 3000 熱機械分析機 |
| 熱伝導性 (W/mK) | 0.257 | 100°C | ASTM E-1225 |
| 炎症性 UL | UL94-V0の要件を満たす | C48/23/50,E24/125 試料の種類について | UL 94 垂直燃焼 IPC TM-650 2.3.10 |
| 物理 的 な 特質 | |||
| 密度 (g/cm3) | 2.26 | A, 23°C | ASTM D-792 メソッドA |
| 水吸収量 (%) | 0.02 | E1/105 + D24/23 | 3 ミル-S-13949H7.7 IPC TM-650 2 について6.2.2 |
| 排気 総質量損失 (%) 集まった揮発性凝縮可能物質 (%) 水蒸気回復 (%) 目に見える凝縮物 (±) | 0.02 0.00 0.01 NO | 125°C, ≤ 10〜6トール | NASA SP-R-0022A 最大1.00% 最大0.10% |
利点:
非常低損失タングント
優れた次元安定性
製品性能の均一性
電気特性は周波数全体で非常に均一である
安定した機械性能
優れた 化学 耐性
PTFEベースの複合材料の中で最も低い水分吸収度
幅広い周波数範囲で安定したDk
低Dkは,より低い挿入損失のためにより広いライン幅をサポートします
PCBスタックアップ:
DiClad 870ラミネートのPCBスタックアップは2層の硬い設計である.上と下には35μmの銅層,その間に0.127mm (5ml) の厚さのDiClad 870介電層で構成されている.
PCB 製造詳細:
板の寸法は 63.44 mm x 49.5 mm で,容積は ±0.15 mm.最小の痕跡/スペース要求は 4/5 mils で,最小の穴サイズは 0.20 mm です.設計に使用された盲目バイアスはありません完成板の厚さは0.2mmで,外層の銅重量は1オンス (1.4ミリ). 経面塗装の厚さは20μmで,表面仕上げはENIGです.板にシルクスクリーンや溶接マスクは使わない.
| PCB材料: | 繊維ガラスで強化されたPTFEラミネート |
| 名称: | ディクラッド 870 |
| ダイレクトリ常数: | 2.3 |
| 層数: | シングルサイドPCB,ダブルサイドPCB,多層PCB,ハイブリッドPCB |
| ダイレクトリック厚さ: | 31ミリ (0.787mm),93ミリ (2.286mm),125ミリ (3.175mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑,黒,青,赤,黄色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透锡,赤銅,OSP,ENEPIG,純金塗装など |
PCB統計:
このPCBには合計4つのコンポーネントがあります.合計8つのパッドがあり,そのうちの5つは透孔で,3つは上側のSMTです.また,10つのバイアスと1つのネットが含まれています.
提供された絵画:このPCBのアートワークは,Gerber RS-274-X形式で提供されています.
承認された標準:PCBはIPCクラス2規格で製造されています.
使用可能:このPCBは世界中で利用できます
典型的な用途:
レーダーフィードネットワーク
商用段階配列ネットワーク
低負荷ベースステーションアンテナ
ガイドシステム
デジタル・ラジオ・アンテナ
フィルター,カップラー,LNA
