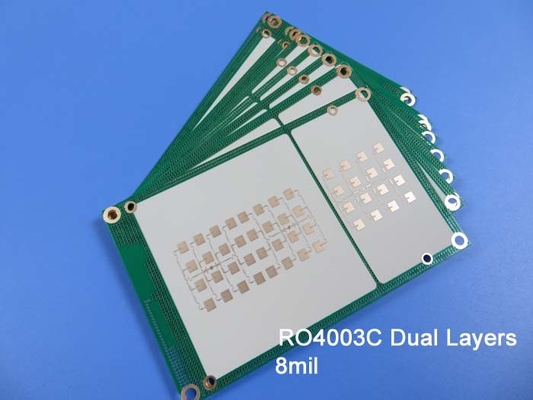

8ml RO4003C 高性能PCB 2層浸透金 黒 シルクスクリーン

8ml RO4003C 高性能PCB 2層浸透金 黒 シルクスクリーン

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
RO4003C
PCBのサイズ:
28.33mm x 167.16mm=1PCS, +/- 0.15mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
浸水金
層数:
2層
PCB 厚さ:
8ミル
ハイライト:

8ml RO4003C PCB

,

黒いシルクスクリーンPCB

,

8ミリ 2層PCB

製品説明

このRO4003CPCBは,PTFE/織物ガラスの電気性能とエポキシ/ガラスの製造能力を組み合わせた最先端製品です.独占の織物ガラス強化炭化水素/陶器材料を使用このPCBは,従来のマイクロ波ラミナットのコストのほんの一部で例外的な性能を提供します.RO4003Cラミナットは,幅広いアプリケーションに信頼性とコスト効率の良いソリューションを提供します..



主要な特徴:

変電常数 (DK): 10GHzで3.38 +/-0.05
分散因子: 10GHz で 0.0027, 2.5GHz で 0.0021
変電圧の熱系数: +40 ppm/°C
熱伝導性: 0.71 W/m/°K
X軸 CTE: 11ppm/°C,Y軸 CTE: 14ppm/°C,Z軸 CTE: 46ppm/°C
低水分吸収: 0.06%



RO4003C 典型的な値
資産 RO4003C 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.38±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3.55 Z   8〜40 GHz 分相長法
消耗因子 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε +40 Z ppm/°C -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 1.7 × 1010   MΩ.cm コンド A IPC-TM-650 2 試行錯誤した5.17.1
表面抵抗性 4.2 × 109   コンド A IPC-TM-650 2 試行錯誤した5.17.1
電力の強さ 31.2 ((780) Z Kv/mm ((v/ml) 0.51mm ((0.020") IPC-TM-650 2 試行錯誤した5.6.2
ストレンジルモジュール 19650 2 850
19450 (2,821)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
張力強度 139 (※20.2)
100 (※14.5)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
折りたたみ力 276
(40)
  MPa
(KPSI)
  IPC-TM-650 2 試行錯誤した4.4
次元安定性 <0.3 X,Y mm/m
(ミリ/インチ)
エッチ+E2/150°C後 IPC-TM-650 2 試行錯誤した4.39A
熱膨張係数 11
14
46
X について
Y
Z
ppm/°C -55°Cから288°C IPC-TM-650 2 試行錯誤した4.41
Tg >280   °C TMA A について IPC-TM-650 2 試行錯誤した4.24.3
Td 425   °C TGA   ASTM D 3850
熱伝導性 0.71   W/M/oK 80°C ASTM C518
水分吸収 0.06   % 48時間潜水 0.060"
サンプル温度 50°C
ASTM D 570
密度 1.79   gm/cm3 23°C ASTM D 792
銅皮の強度 1.05
(6.0)
  N/mm
(PLI)
溶接後 フロー 1オンス
EDC フィルム
IPC-TM-650 2 試行錯誤した4.8
炎症性 N/A       UL 94
鉛のないプロセス 互換性 そうだ



利点:

多層板 (MLB) 構造に最適:RO4003C材料の寸法安定性は銅と同じで,混合型介電多層板構造に最適です.


費用対効果の高い製造:高性能を維持しながら低コストでFR-4のようなRO4003CPCBを加工する.


性能感受性のある高容量アプリケーションのために設計:PCBは,高容量生産を可能にする性能感受性のあるアプリケーションの要求を満たすために設計されています.


競争力のある価格: 銀行を壊さずに 先進的な材料と性能の恩恵を享受してください.

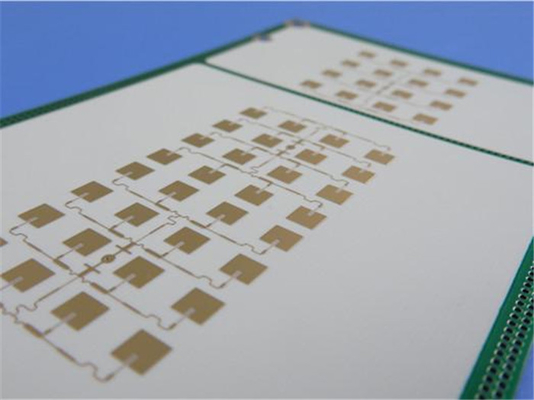

8ml RO4003C 高性能PCB 2層浸透金 黒 シルクスクリーン 0



このPCBは2層の硬いPCBスタックアップと0.3mmの完成板厚さで,コンパクトで信頼性の高い構造を提供します. 両側で35μm厚さの銅層を特徴としています.優れた伝導性を確保するPCBの寸法は,2833mm x 167.16mm (1PCS) で,+/- 0.15mmの許容度で精密に制御されています.最小の痕跡/スペースは5/5ミリに設定されており,複雑なデザインに柔軟性があります.PCBは,最小穴のサイズもサポートします 0盲目バイアスがなくなり 製造過程が簡単になります



品質が最重要で このPCBは IPC2級規格に準拠しています要求された仕様を満たし,信頼性を保証する提供されたアートワークは Gerber RS-274-X フォーマットで,既存の設計ワークフローにシームレスな統合を容易にする広く受け入れられている業界標準です.



このRO4003C PCBの利用は特定の地域に限らず,世界中で広く利用可能である.この世界的な利用可能性は,このPCBが様々な産業や市場で利用されることを保証します.顧客の多様なニーズを満たす



RO4003C PCB は,さまざまな先進技術で応用されています. 携帯電話の基地局アンテナや電源増幅器,RF識別タグ,自動車用レーダーとセンサー直接放送衛星のLNBも



RO4003CPCBでPCB設計をアップグレードして 世界的に利用可能なソリューションで 性能,コスト効率,信頼性の完璧な組み合わせを体験してください

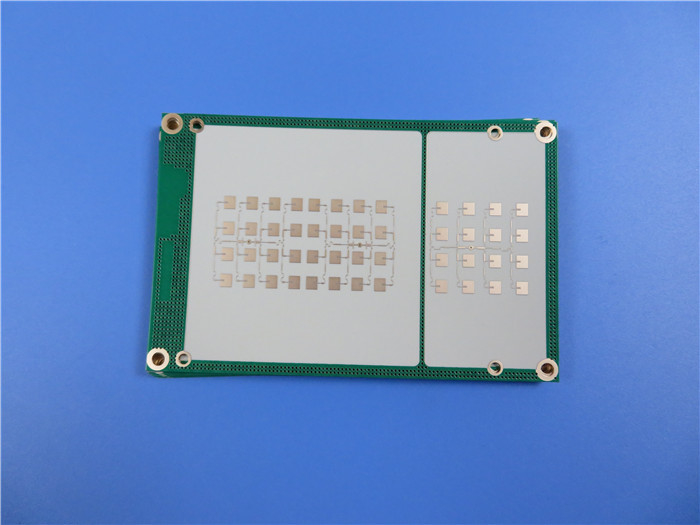

8ml RO4003C 高性能PCB 2層浸透金 黒 シルクスクリーン 1

製品
商品の詳細
8ml RO4003C 高性能PCB 2層浸透金 黒 シルクスクリーン
MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
RO4003C
PCBのサイズ:
28.33mm x 167.16mm=1PCS, +/- 0.15mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
浸水金
層数:
2層
PCB 厚さ:
8ミル
最小注文数量:
1PCS
価格:
USD9.99-99.99/PCS
パッケージの詳細:
掃除袋+カートン
受渡し時間:
8~9 営業日
支払条件:
T/T
供給の能力:
5000PCS / 月
ハイライト

8ml RO4003C PCB

,

黒いシルクスクリーンPCB

,

8ミリ 2層PCB

製品説明

このRO4003CPCBは,PTFE/織物ガラスの電気性能とエポキシ/ガラスの製造能力を組み合わせた最先端製品です.独占の織物ガラス強化炭化水素/陶器材料を使用このPCBは,従来のマイクロ波ラミナットのコストのほんの一部で例外的な性能を提供します.RO4003Cラミナットは,幅広いアプリケーションに信頼性とコスト効率の良いソリューションを提供します..



主要な特徴:

変電常数 (DK): 10GHzで3.38 +/-0.05
分散因子: 10GHz で 0.0027, 2.5GHz で 0.0021
変電圧の熱系数: +40 ppm/°C
熱伝導性: 0.71 W/m/°K
X軸 CTE: 11ppm/°C,Y軸 CTE: 14ppm/°C,Z軸 CTE: 46ppm/°C
低水分吸収: 0.06%



RO4003C 典型的な値
資産 RO4003C 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.38±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3.55 Z   8〜40 GHz 分相長法
消耗因子 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε +40 Z ppm/°C -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 1.7 × 1010   MΩ.cm コンド A IPC-TM-650 2 試行錯誤した5.17.1
表面抵抗性 4.2 × 109   コンド A IPC-TM-650 2 試行錯誤した5.17.1
電力の強さ 31.2 ((780) Z Kv/mm ((v/ml) 0.51mm ((0.020") IPC-TM-650 2 試行錯誤した5.6.2
ストレンジルモジュール 19650 2 850
19450 (2,821)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
張力強度 139 (※20.2)
100 (※14.5)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
折りたたみ力 276
(40)
  MPa
(KPSI)
  IPC-TM-650 2 試行錯誤した4.4
次元安定性 <0.3 X,Y mm/m
(ミリ/インチ)
エッチ+E2/150°C後 IPC-TM-650 2 試行錯誤した4.39A
熱膨張係数 11
14
46
X について
Y
Z
ppm/°C -55°Cから288°C IPC-TM-650 2 試行錯誤した4.41
Tg >280   °C TMA A について IPC-TM-650 2 試行錯誤した4.24.3
Td 425   °C TGA   ASTM D 3850
熱伝導性 0.71   W/M/oK 80°C ASTM C518
水分吸収 0.06   % 48時間潜水 0.060"
サンプル温度 50°C
ASTM D 570
密度 1.79   gm/cm3 23°C ASTM D 792
銅皮の強度 1.05
(6.0)
  N/mm
(PLI)
溶接後 フロー 1オンス
EDC フィルム
IPC-TM-650 2 試行錯誤した4.8
炎症性 N/A       UL 94
鉛のないプロセス 互換性 そうだ



利点:

多層板 (MLB) 構造に最適:RO4003C材料の寸法安定性は銅と同じで,混合型介電多層板構造に最適です.


費用対効果の高い製造:高性能を維持しながら低コストでFR-4のようなRO4003CPCBを加工する.


性能感受性のある高容量アプリケーションのために設計:PCBは,高容量生産を可能にする性能感受性のあるアプリケーションの要求を満たすために設計されています.


競争力のある価格: 銀行を壊さずに 先進的な材料と性能の恩恵を享受してください.



8ml RO4003C 高性能PCB 2層浸透金 黒 シルクスクリーン 0



このPCBは2層の硬いPCBスタックアップと0.3mmの完成板厚さで,コンパクトで信頼性の高い構造を提供します. 両側で35μm厚さの銅層を特徴としています.優れた伝導性を確保するPCBの寸法は,2833mm x 167.16mm (1PCS) で,+/- 0.15mmの許容度で精密に制御されています.最小の痕跡/スペースは5/5ミリに設定されており,複雑なデザインに柔軟性があります.PCBは,最小穴のサイズもサポートします 0盲目バイアスがなくなり 製造過程が簡単になります



品質が最重要で このPCBは IPC2級規格に準拠しています要求された仕様を満たし,信頼性を保証する提供されたアートワークは Gerber RS-274-X フォーマットで,既存の設計ワークフローにシームレスな統合を容易にする広く受け入れられている業界標準です.



このRO4003C PCBの利用は特定の地域に限らず,世界中で広く利用可能である.この世界的な利用可能性は,このPCBが様々な産業や市場で利用されることを保証します.顧客の多様なニーズを満たす



RO4003C PCB は,さまざまな先進技術で応用されています. 携帯電話の基地局アンテナや電源増幅器,RF識別タグ,自動車用レーダーとセンサー直接放送衛星のLNBも



RO4003CPCBでPCB設計をアップグレードして 世界的に利用可能なソリューションで 性能,コスト効率,信頼性の完璧な組み合わせを体験してください



8ml RO4003C 高性能PCB 2層浸透金 黒 シルクスクリーン 1
