| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
RO4533素材を搭載したPCBを紹介します モバイルインフラストラクチャのマイクロストライプアンテナ向けに 特別に設計された先進的なソリューションですガラス強化炭化水素ベースのラミナートは 優れた性能を備えています制御された電解常数,低損失,優れた受動性インターモジュレーション応答.
RO4533ラミナットは,従来のFR-4と高温の無鉛溶接処理に完全に適合しています.伝統的なPTFEベースのラミネートに要求される特別な処理の必要性を排除するこれは,設計者が価格と性能の両方を最適化することを可能にする一方で,PTFEアンテナ技術に費用対効果の高い代替品になります.RO4533ラミナートはハロゲンのないオプションで入手できます厳格な環境基準を満たしています
RO4533電解材料の樹脂システムは 理想的なアンテナ性能を 確実にするために 慎重に設計されていますX と Y 方向 の 熱 膨張 系数 (CTE) は,銅 の 熱 膨張 系数 と 密接 に 一致 し て いるこれらのラミナットは,高温のガラス移行温度 (Tg) を 280°C (536°F) 以上持っています.低z軸CTEと優れた塗装透孔信頼性.
主要な特徴:
変電常数 (Dk): 10GHzで3.3
分散因子: 10GHz で 0.0025
X軸 CTE: 13ppm/°C,Y軸 CTE: 11ppm/°C,Z軸 CTE: 37ppm/°C
Tg > 280°C
低水分吸収: 0.02%
熱伝導性: 0.6 W/mk
| 資産 | RO4533 | 方向性 | 単位 | 条件 | 試験方法 |
| 変電圧定数 プロセス | 3.3 ± 008 | Z | - | 10 GHz/23°C 2.5 GHz | IPC-TM-6502.5.5.5 |
| 消耗因子 | 0.002 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 2 つ5.5.5 |
| 0.0025 | 10 GHz/23°C | ||||
| PIM (典型的な) | -157 | - | dBc | 反射された 43 dBm 扫描音 | Summitek 1900b PIM アナライザー |
| 介電力強度 | >500 | Z | V/ml | 0.51mm | IPC-TM-650, 2 つ5.6.2 |
| 次元安定性 | <0.2 | X,Y | mm/m (マイル/インチ) | エッチ後 | IPC-TM-650, 2 つ4.39A |
| 熱膨張係数 | 13 | X について | ppm/°C | -55〜288°C | IPC-TM-650, 2 つ4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| 熱伝導性 | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| 水分吸収 | 0.02 | - | % | D48/50 | IPC-TM-650, 2 つ6.2.1 ASTM D570 |
| Tg | >280 | - | °C TMA | A について | IPC-TM-650, 2 つ4.24.3 |
| 密度 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 銅皮の強度 | 6.9 (1.2) | - | パウンド/イン (N/mm) | 1オンス EDC 溶接後浮遊機 | IPC-TM-650, 2 つ4.8 |
| 炎症性 | 非FR | - | - | - | UL 94 |
| 鉛のないプロセスは互換性がある | そうだ | - | - | - | - |
利点:
低損失,低Dk,低受動インターモダレーション (PIM) 応答
標準的なPCB製造プロセスと互換性のある熱固定樹脂システム
優れた寸法安定性により,より大きなパネルサイズでより大きな出力を可能にします
操作中に機械的な形を維持するための均一な機械特性
高熱伝導性により電力を処理する

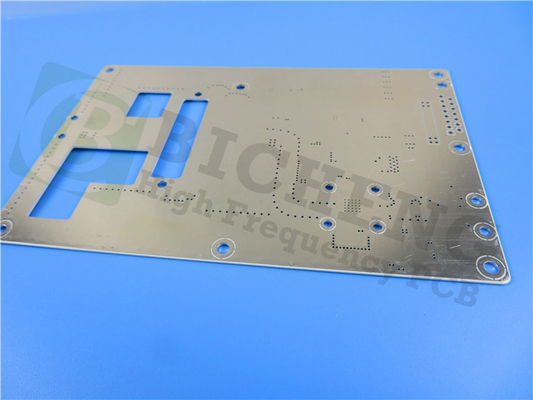

PCBスタックアップはCopper Layer 1,Rogers RO4533 Core,Copper Layer 2から構成され,Copper Layer 1は35μmの厚さで,効率的な信号伝達と強固な伝導性を保証する.このPCBの核は,ロジャースRO4533材料から構成されていますこの先進的な材料は,例外的な性能,制御可能な介電常数,低損失を備えており,幅広い用途に最適です.スタックアップを完了する銅層2ですまた35μmの厚さで,追加のルーティングオプションと固い地面平面を提供し,信号の整合性と電磁互換性を向上させる.
PCBの構成詳細については,ボードの寸法は 85.89 mm x 161.45 mm (1 PCS) で,さまざまな用途にコンパクトで汎用的な形状を提供しています.最小の痕跡/スペースは 4/6ミリです細かいルートとPCBの効率的な利用を保証する.最小の穴のサイズは0.3mmで,さまざまなコンポーネントとコネクタを収容することができます.板には盲目バイアスが含まれていません製造プロセスを簡素化します.
完成板の厚さは0.8mmで,耐久性とスペースの制約のバランスをとります.外層の完成銅重量は1オンス (1.4ミリ) です.十分な伝導性と構造的サポートを提供経面塗装の厚さは20μmで,PCB全体に信頼性の高い電気接続を保証します.
このPCBは表面仕上げのために 浸し銀を使用し 溶接性が優れ 部品の設置に平らな表面を提供します明確なラベルと部品の識別を提供この配置では下部シルクスクリーンは存在しません.上部の溶接マスクは緑色で,溶接ブリッジから保護され,適切な溶接関節形成を保証します.このケースでは,底の溶接マスクは適用されません..
品質と信頼性を確保するために,各PCBは出荷前に100%の電気テストを受け,すべての接続と回路が要求された仕様を満たしていることを保証します.
PCB統計によると,このボードには57つのコンポーネントがあり,合計137つのパッドがあります.これらのパッドのうち92つは透孔パッドで,45つはトップ・サーフェス・マウント技術 (SMT) のパッドです.この配置では,下の表面のマウントパッドは存在しません.PCBには102つの経路があり,異なる層とコンポーネント間の相互接続を容易にする.ボードには3つのネットワークがあり,信号伝送のための相互接続された経路を表しています.
| PCB 材料: | セラミックで満たされた ガラス強化炭水化物 |
| 名称: | RO4533 |
| ダイレクトリ常数: | 3.3 |
| 消耗因子 | 0.0025 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
提供された絵画:ゲルバー RS-274-X
品質基準:IPCクラス2
使用可能:このPCBは 世界中に輸送可能で 高品質なソリューションに 簡単にアクセスできます
典型的な用途:
携帯電話インフラストラクチャの基地局アンテナ
WiMAX アンテナネットワーク
このRO4533PCBの卓越した性能と信頼性を体験してください モバイルインフラストラクチャのマイクロストリップアンテナの要求に応えるように設計されていますこの先進的な素材でアンテナ設計を向上させ ワイヤレス通信システムに 新たな可能性を開く.
|
|
