| 材料: | RO4835 | PCBのサイズ: | 55.46mm x 41.5mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 10ミル |
| ハイライト: | 10ml RFPCB,浸透金 RF PCB,10ミリ・ダブルレイヤーPCB製造 |
||
ロジャースの高性能ラミネートである RO4835を搭載した PCBを紹介します 高周波アプリケーションとコスト効率の良い回路製造のために設計されていますRO4835 は,他の炭化水素材料と比較して,高温での安定性と酸化抵抗性を向上させていますこの低負荷ラミネートは優れた電気性能を提供し,性能に敏感で大量のアプリケーションに理想的です.
主要な特徴:
- 安全性と信頼性のため,RoHS準拠とIPC-4103準拠
- 制御インピーダンスの送電線では3.48 +/-0.05のダイレクトリ常数 (Dk)
- 10 GHz で 0.0037 の分散因子,低挿入損失を保証する
- 高温操作のためのガラス移行温度 (Tg) >280 °C TMA
- 熱膨張係数は X 軸では10 ppm/°C, Y 軸では12 ppm/°C, Z 軸では31 ppm/°Cで,異なる温度での安定した性能
利点:
- 酸化抵抗性が向上し,信頼性と耐久性を確保
- 高容量のアプリケーションのために設計され,費用対効果の高いソリューションを提供しています
- 低損失特性により,より高い動作周波数で適用され,自動車用途に適しています
- 制御されたインペダンストランスミッション・ラインの狭いダイレクトリック常数容量
- 鉛のないプロセスに互換性があり,水泡形成や脱層問題を防ぐ
- 低Z軸の拡張は,穴を介して信頼性の高い塗装を保証
- 低平面内膨張係数は,回路処理温度下で安定性を維持する
| 資産 | RO4835 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | - | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | - | 8〜40 GHz | 分相長法 |
| 消耗因子 | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 熱系数 ε | +50 | Z | ppm/°C | -100°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 5 × 108 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 7 × 108 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 30.2 ((755) | Z | Kv/mm ((v/ml) | IPC-TM-650 2 試行錯誤した5.6.2 | |
| ストレンジルモジュール | 7780 (((1128) | Y | MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 136(19.7) | Y | MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 186 (27) | パンプー (kpsi) | IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 31 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.05 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) | N/mm (pli) | 溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |

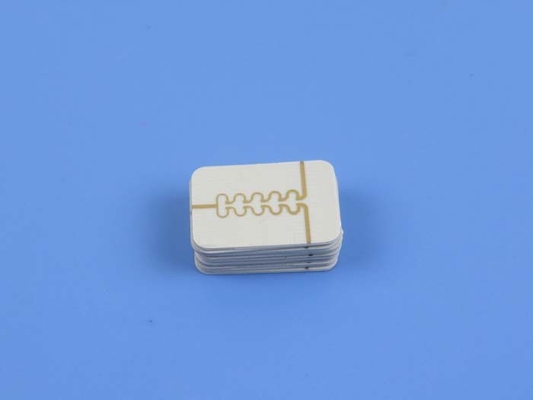

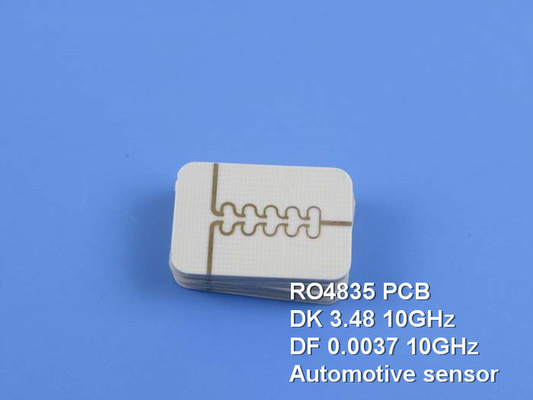

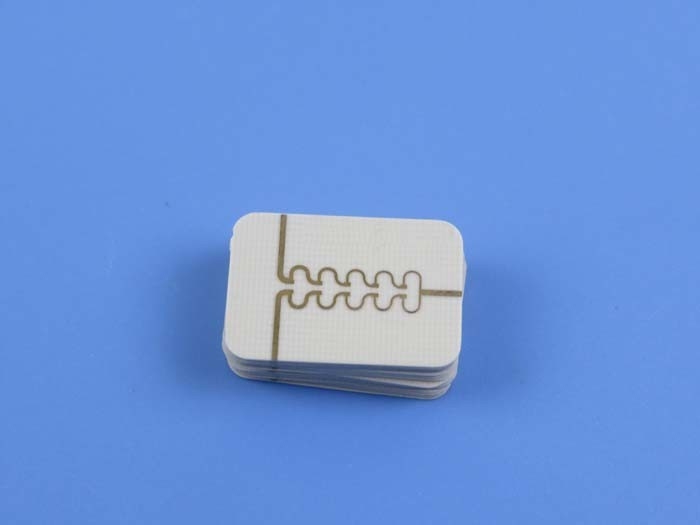

このPCBスタックアップは,完成銅厚さ35μmの2層硬い構成を備えています. RO4835介電層は厚さ10mil (0.254mm),優れた電気性能を提供構造の詳細には,コンパクトで汎用的なアプリケーションのために55.46mm x 41.5mmのボードサイズが含まれています.最小の痕跡/スペースは5/5ミリに設定されており,正確なルーティングを可能にします.最小の穴の大きさは0です.4 mm,様々な部品とコネクタを収納する.
このPCBには盲目または埋葬バイアスが含まれず,製造プロセスを簡素化します.完成板の厚さは0.3mmで,耐久性とスペースの制約のバランスをとります.完成した銅の重量は1オンス (1表面は浸し金で,表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.表面は水面から水面に流れる.優れた溶接性と部品の設置のための平らな表面を提供.
標識と識別のために,上部シルクスクリーンが白色で,明確なラベルを付けています.下部シルクスクリーンはこの配置には存在しません.このデザインは簡素化されています.上部の溶接マスクは青色です底面の溶接マスクは着用されません.
各PCBは,品質と信頼性を確保するために100%の電気テストを受けています.PCB統計によると,27つのコンポーネントで構成され,合計56つのパッドがあります.34は穴を抜けるパッドです,21は上層マウント技術 (SMT) のパッドである.下部SMTパッドはこの構成には存在しない.PCBには異なる層とコンポーネント間の相互接続のための41のバイアスがある..このボードには2つのネットワークがあり,信号伝送のための相互接続された経路を表しています.
| PCB 材料: | 炭化水素セラミックラミネート |
| 名称: | RO4835 |
| ダイレクトリ常数: | 3.48 (10 GHz) |
| 消耗因子 | 0.0037 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 介電体厚さ (ED銅) | 6.6ミリ (0.168mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| 介電体厚さ (ロプロ銅) | 4ミリ (0.102mm), 7.3ミリ (0.186mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm), 30.7ミリ (0.780mm), 60.7ミリ (1.542mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
製造のために供給されたアートワークは,業界で広く受け入れられている格式であるGerber RS-274-Xです.PCBはIPC-Class-2規格に準拠し,高品質の製造と組み立てを保証します.
この高性能なソリューションに 簡単にアクセスできるようにしています
このPCBの典型的な用途には,自動車レーダーとセンサー,点対点マイクロ波システム,電源増幅器,相次ぐ配列レーダー,RFコンポーネントが含まれます.
