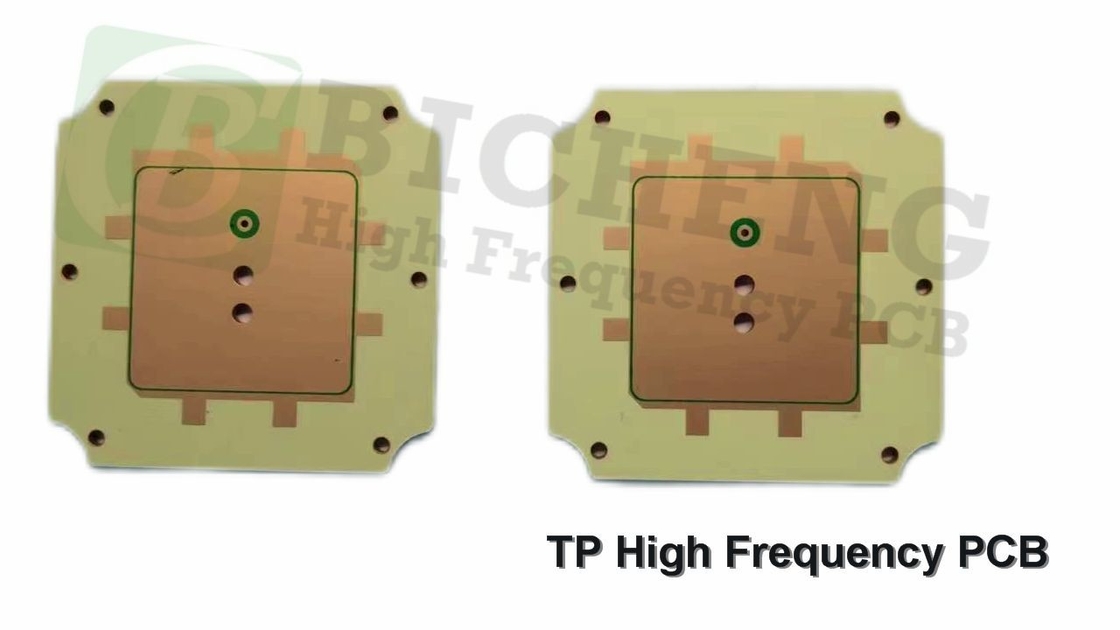

0.8mm TP1020 PCB 1オンス 銅 2層浸透金 RF回路

業界でユニークな高周波熱可塑性材料である Wangling TP を採用した、新しく出荷された PCB をご紹介します。TP タイプのラミネートは、優れた誘電性能と高い信頼性を提供し、幅広い用途に最適です。セラミックと PPO 樹脂の比率を変更することで誘電率を正確に調整できるため、TP ラミネートは回路設計に優れた柔軟性を提供します。

主な特徴:
1. 調整可能な誘電率: TP ラミネートの誘電率は 3 ～ 25 の範囲で選択でき、回路要件に応じて正確にカスタマイズできます。一般的な誘電率は 3.0、4.4、6.0、6.15、9.2、9.6、10.2、11、16、20 です。誘電損失は低く、10 GHz まで比較的安定しています。


2. 広い動作温度範囲: TP ラミネートは、-100°C から +150°C の範囲の長期動作温度に耐えることができます。優れた低温耐性を示します。ただし、180°C を超える温度では、変形、銅箔の剥離、電気性能の大幅な変化が発生する可能性があることに注意することが重要です。


3. 多様な厚さオプション: TP ラミネートはさまざまな厚さが用意されており、特定の設計要件に合わせてカスタマイズできます。 最も薄い厚さは 0.5mm で、必要な PCB 寸法を柔軟に実現できます。


4. 耐放射線性と低ガス放出性: TP ラミネートは耐放射線性と低ガス放出性を備えているため、北斗、ミサイル搭載システム、信管、小型アンテナなどの用途に適しています。


5. 信頼性の高い接着性と加工性: TP ラミネートの銅箔と誘電体間の接着性は、真空コーティングを施したセラミック基板よりも優れています。TP 材料は加工しやすく、ドリル、旋削、研削、せん断、エッチングなどのさまざまな方法で加工できるため、セラミック基板に比べて柔軟性が高くなります。

この PCB のスタックアップは、両面の銅層の厚さが 35 μm の 2 層リジッド構成を特徴としています。 TP1020 コアは、厚さ 0.8 mm の誘電体層として機能し、優れた電気性能を提供します。 PCB の構造詳細には、ボード サイズが 43.35 mm x 36.56 mm であることが含まれており、コンパクトで効率的な設計が保証されています。 最小トレース/スペースは 5/7 ミルに設定されており、正確なルーティングが可能です。 最小穴サイズは 0.3 mm で、さまざまなコンポーネントとコネクタに対応します。

この PCB にはブラインド ビアが含まれないため、製造プロセスが簡素化されます。完成したボードの厚さは 0.9 mm で、耐久性とスペースの制約のバランスが取れています。完成した銅の重量は外層で 1 オンス (1.4 ミル) で、十分な導電性を確保しています。ビア メッキの厚さは 20 μm で、信頼性の高い電気接続を提供します。表面仕上げは浸漬金で、はんだ付け性に優れ、部品の取り付けに適した平坦な表面になっています。

この構成では、マーキングと識別のために上部と下部のシルクスクリーンは存在せず、すっきりとしたミニマルな外観を実現しています。上部と下部のはんだマスクは適用されないため、銅パッドに直接アクセスできます。各 PCB は出荷前に 100% の電気テストを受けており、高品質で信頼性の高いパフォーマンスが保証されています。

PCB の統計によると、6 つのコンポーネントで構成され、合計 24 個のパッドがあります。これらのパッドのうち、16 個はスルーホール パッドで、8 個はトップ表面実装技術 (SMT) パッドです。この PCB には、異なるレイヤーとコンポーネント間の相互接続用の 5 つのビアがあります。ボードには 2 つのネットがあり、信号伝送用の相互接続された経路を表しています。

生産用に提供されるアートワークは、業界で広く受け入れられているフォーマットである Gerber RS-274-X です。この PCB は IPC-Class-2 品質基準に準拠しており、高品質の製造と組み立てを保証します。

当社の PCB は世界中に発送可能で、この高性能ソリューションに簡単にアクセスできます。この PCB の代表的な用途には、GPS アンテナ、ミサイル搭載システム、信管、小型アンテナなどがあります。Wangling TP の優れた性能と信頼性を設計で体験してください。
