| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
このPCBはロージャーズ・ディクラッド870製の 繊維ガラスで強化されたものですプリント回路板基板として使用するために特別に設計されたPTFEベースの複合材料DiClad 870ラミナットは,独特な構成により,低ダイレクトレティック常数 (Dk) と消耗因子,特殊な性能を保ちながら,DiCladシリーズの他のラミネートと同じ厚さを維持する.
主要な特徴:
- ダイレクトリ常数 (Dk): 10 GHz と 1 MHz で 2.33 RH 50%
分散因子: 10 GHz で 0.0013, 1 MHz で 0.0009, 50% RH
- TcDK (温度係数Dk): -161ppm/°C,10GHzで−10°Cから140°Cまで動作する
- 弧抵抗: >180秒
- 低水分吸収: 0.02%
- 熱膨張係数 (CTE): X軸 - 17ppm/°C,Y軸 - 29ppm/°C,Z軸 - 217ppm/°C
- 銅皮強度: 14lbs/インチ, 10s @ 288°C
- 炎症性: UL 94V0グレード
利点:
- PTFE ベースの複合材料の中で最も低い水分吸収度
- 幅広い周波数範囲で安定したDk
- より広い線幅をサポートし,より低い挿入損失を可能にします
| 資産 | ディクラッド 870 | 条件 | 試験方法 |
| 電気特性 | |||
| ダイレクトレクトル常数 @ 10 GHz | 2.33 | C23/50 | IPC TM-650 2 について5.5.5 |
| ダイレクトリコンスタント @ 1 MHz | 2.33 | C23/50 | IPC TM-650 2 について5.5.3 |
| 分散因数 @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2 について5.5.5 |
| 分散因数 @ 1 MHz | 0.0009 | C23/50 | IPC TM-650 2 について5.5.3 |
| Er の熱係数 (ppm/°C) | -161 | -10°Cから+140°C | IPC TM-650 2 について5.5.5 調整された |
| 容積抵抗性 (MΩ-cm) | 1.5×109 | C96/35/90 | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 (MΩ) | 3.4 × 107 | C96/35/90 | IPC TM-650 2 について5.17.1 |
| 弧抵抗 | >180 | D48/50 | ASTM D-495 |
| ダイレクトリック分解 (kV) | >45 | D48/50 | ASTM D-149 |
| メカニカルプロパティ | |||
| 剥離強度 (インチあたり1ポンド) | 14 | 熱 ストレス の 後 | IPC TM-650 2 について4.8 |
| 張力モジュール (kpsi) | 485 (MD), 346 (CD) | A, 23°C | ASTM D-638 |
| 張力強度 (kpsi) | 14.9 (MD), 11.2 (CD) | A, 23°C | ASTM D-882 |
| 圧縮モジュール (kpsi) | 327 | A, 23°C | ASTM D-695 |
| 折りたたみのモジュール (kpsi) | 437 | A, 23°C | ASTM D-790 |
| 熱特性 | |||
| 熱膨張係数 (ppm/°C) X軸 Y軸 Z軸 | 17 29 217 | 0°Cから100°C | IPC TM-650 2 について4.24 メッテル 3000 熱機械分析機 |
| 熱伝導性 (W/mK) | 0.257 | 100°C | ASTM E-1225 |
| 炎症性 UL | UL94-V0の要件を満たす | C48/23/50,E24/125 試料の種類について | UL 94 垂直燃焼 IPC TM-650 2.3.10 |
| 物理 的 な 特質 | |||
| 密度 (g/cm3) | 2.26 | A, 23°C | ASTM D-792 メソッドA |
| 水吸収量 (%) | 0.02 | E1/105 + D24/23 | 3 ミル-S-13949H7.7 IPC TM-650 2 について6.2.2 |
| 排気 総質量損失 (%) 集まった揮発性凝縮可能物質 (%) 水蒸気回復 (%) 目に見える凝縮物 (±) | 0.02 0.00 0.01 NO | 125°C, ≤ 10〜6トール | NASA SP-R-0022A 最大1.00% 最大0.10% |

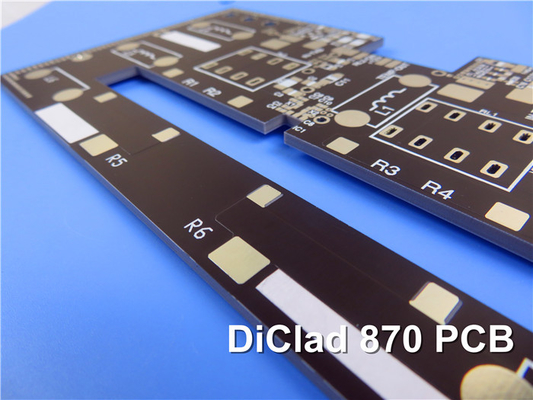

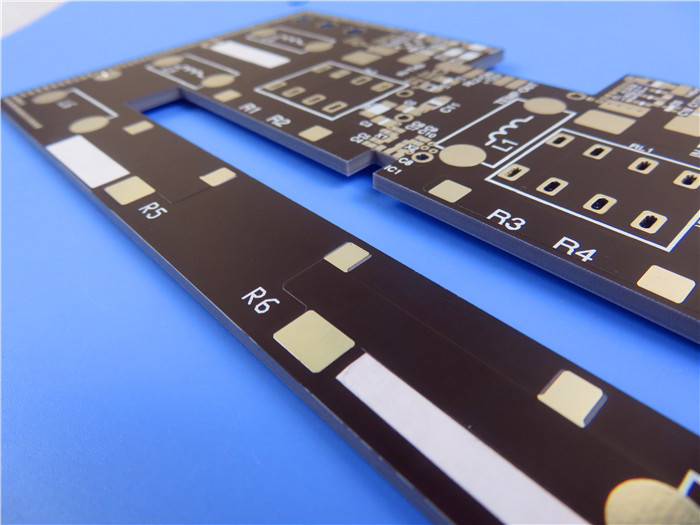

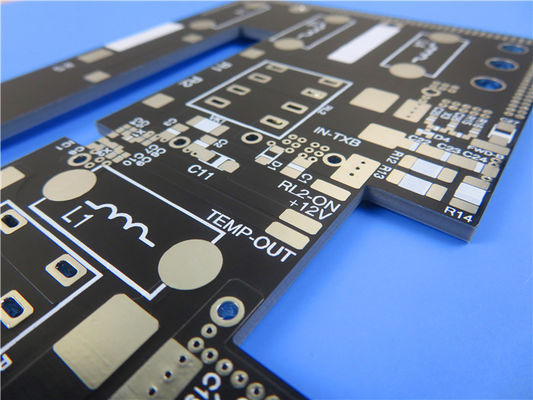

このPCBは,頑丈な構造のために2層の硬いスタックアップを備えています.板は,厚さ35μmの銅層1から構成され,その後はDiClad 870コアで,サイズは0.厚さ508mm (20ミリ). スタックアップは,同じ35μm厚さの銅層2で完成します.この構成は,回路全体に信頼性の高いパフォーマンスと効率的な信号伝送を保証します.
PCBの構成詳細は,最適な性能のための正確な仕様を提供します.ボードの寸法は,単一のパーツで66.2mm x 66.2mmで,許容量は+/- 0.15mmと設定されています.最小の痕跡/スペースは 5/4 ミリです複雑な回路設計を可能にします.最小穴の大きさは0.4mmで,PCBはさまざまなコンポーネントタイプに対応し,効率的な組み立てを容易にします.
このPCBは盲目バイアスを除外し,製造プロセスを簡素化します.完成板の厚さは,コンパクトな形状を維持しながら耐久性のために0.6mmで最適化されています.銅の重量は1オンス (1外層では,高効率な熱管理と信頼性の高い伝導性を保証する. プラチング厚さは20μmで,電気接続をさらに強化します.
このPCBは,表面仕上げのために,浸水銀を使用し,優れた伝導性と耐腐蝕性を提供します.上部と下部のシルクスクリーンや溶接マスクがないことは,機能性を維持しながら製造プロセスを簡素化します.
最高品質を保証するために,各PCBは出荷前に100%の電気テストを受けます.この包括的なテストは,ボードの機能性と信頼性を保証します.性能に自信を与えます.
| PCB材料: | 繊維ガラスで強化されたPTFEラミネート |
| 名称: | ディクラッド 870 |
| ダイレクトリ常数: | 2.3 |
| 層数: | シングルサイドPCB,ダブルサイドPCB,多層PCB,ハイブリッドPCB |
| ダイレクトリック厚さ: | 31ミリ (0.787mm),93ミリ (2.286mm),125ミリ (3.175mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑,黒,青,赤,黄色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透锡,赤銅,OSP,ENEPIG,純金塗装など |
16つのコンポーネントと合計40つのパッドで,このPCBは様々な電子設計のための汎用性を提供しています. 26つのスルーホールパッドと14つのトップSMTパッド,部品の配置と組み立ての異なる方法を選択する効率的な信号ルーティングと接続のために 15 つの経路を含んでいます. 2 つのネットワークを使用して,ボードはコンポーネント間の効果的な通信を可能にします.
このPCBのアートワークフォーマットは,広く受け入れられている業界標準であるGerber RS-274-Xです.このPCBは,信頼性の高いパフォーマンスと品質を保証するIPC-Class-2規格を満たしています.世界中に送れる電子設計のためのDiClad 870 PCBの信頼性と汎用性を体験してください.
DiClad 870 PCBは,レーダーフィードネットワーク,商業用フェーズ配列ネットワーク,低損失ベースステーションアンテナ,ガイドシステム,デジタルラジオアンテナ,フィルターなどの部品DiClad 870 PCB の卓越した性能と信頼性を活用して,電子設計の潜在能力を最大限に発揮してください.
|
|
