ハイブリッドPCB RO3003 と 高Tg FR-4 1.3mm 多層回路阻力

ハイブリッドPCB RO3003 と 高Tg FR-4 1.3mm 多層回路阻力

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
ロジャーズ3003コア S1000-2M FR-4
PCBのサイズ:
92.5mm x 130.05mm=2PCS, +/- 0.15mm
銅の重量:
0.5オンス (0.7ミリ) 内層,1オンス (1.4ミリ) 外層
表面塗装:
浸水金
層数:
8層の硬いPCB
PCB 厚さ:
1.3mm
ハイライト:

高Tg FR-4 多層回路

,

RO3003 多層回路

,

1.3mm 多層回路

製品説明

ロジャース RO3003とシェンギ S1000-2M (UL ANSI: FR-4.0) の組み合わせで精巧に製造されたこのPCBは,商業的なマイクロ波とRFアプリケーションで優れているように設計されています自動車レーダー,先進運転支援システム (ADAS),5G無線インフラなど,さまざまな業界で卓越した性能と信頼性を提供しています.



RO3003 特徴:

ロジャースの高周波ラミナットは 温度と周波数の幅を広げるためPTFEガラス材料にみられる室温に近いDkの典型的なステップ変化を排除する主要な特徴は:



- 安定した電解常数:Dk 3.00 +/-04RO3003は,一貫して信頼性の高い信号伝送を保証します.



- 低分散因子: 10 GHz で 0.0010 の分散因子は,信号損失を最小限に抑え,優れた性能をもたらします.



- 低CTE:RO3003は,X,Y,Z軸で低温膨張係数 (CTE) を示し,それぞれ 17,16 と 25 ppm/°Cを測定しています.



これは,ストライライン,多層,ハイブリッドボードの構造において優れた機械特性と信頼性を保証します.



資産 RO3003 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.0±004 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -3 Z ppm/°C 10 GHz -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.06
0.07
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 107   MΩ.cm コンド A IPC25.17.1
表面抵抗性 107   コンド A IPC25.17.1
張力モジュール 930
823
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.04   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.9   j/g/k   計算した
熱伝導性 0.5   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55〜288°C)
17
16
25


X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA   ASTM D 3850
密度 2.1   gm/cm3 23°C ASTM D 792
銅皮の強度 12.7   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



S1000-2M 特徴:

シェンギのS1000-2M (UL ANSI: FR-4.0) 材料は,卓越した性能と製造可能性のある高Tgエポキシガラス回路特性を提供しています.注目すべき特徴には以下が含まれます:



- 高熱信頼性:Tgが180°C以上の場合,S1000-2Mは性能を損なうことなく高温と急速な温度変化に耐える.



- 低CTE (Z軸):この材料はTg前41ppm/°Cの低熱膨張係数 (CTE) を有し,次元安定性と信頼性を向上させる.



- 優れた電気性能:S1000-2Mは1GHzで4.6の容量を示し,高多層PCBアプリケーションに適しています.



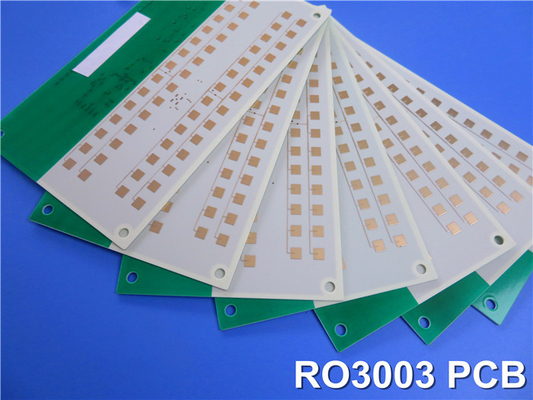

ハイブリッドPCB RO3003 と 高Tg FR-4 1.3mm 多層回路阻力 0



PCBの構造と仕様:

このハイブリッドPCB は 8 層 の 頑丈 な 構造 を 誇る もの で,要求 の 高い 要求 に 応える よう 慎重 に 設計 さ れ て い ます.以下 に は 主要 な 仕様 が 述べ られ て い ます.



- 板の寸法:PCBの寸法は,精度で92.5mm x 130.05mm (2PCS) に保たれ,許容量は+/- 0.15mmです.



- トレース/スペースとホールサイズ:最小のトレース/スペースは4/5ミリメートルで,細かなルーティングを可能にします.最小のホールサイズは0.35ミリメートルで,さまざまなコンポーネント要件に対応します.



- スタックアップ構成: スタックアップは銅層,ロジャーズ3003コア,プレプレグ層,シェンギ S1000-2M FR-4層で構成され,最適な性能と信頼性を提供します.



- 完成板の厚さと銅重量: 完成板の厚さは1.3mmで,耐久性を保証します. 内層は0.5オンス (0.7ミリ) の銅重量があります.外部層は1オンス (1oz) の銅の重さを持っています.効率的な伝導性を可能にする.



表面塗装と表面塗装: 表面塗装の厚さは20μmで,信頼性の高い相互接続性を保証します.表面塗装は浸し金です.優れた溶接能力と耐腐蝕性.



- シルクスクリーンと溶接マスク:上部と下部のシルクスクリーンは白色で,部品の可視性を向上させます.上部と下部の溶接マスクはマットブラックで,信頼性の高い保護を提供します.干渉を避けるため,シルクスクリーンが溶接パッドに適用されません..



- 電気テストと阻力制御:各PCBは,最適な機能を確保するために,100%の電気テストを受けます.上層には50オム単端インピーダンスの7ミリトラックがあります線路/ギャップは100オム差インピーダンスを達成する.



品質,絵画,利用可能性

この高周波PCBは,信頼性と一貫したパフォーマンスを保証するIPCクラス2品質基準に準拠しています.設計ワークフローにシームレスな統合を可能にします製品は世界中で簡単に利用可能で,トップレベルのPCBソリューションを求めるデザイナーやメーカーに簡単にアクセスできます.



典型的な用途:

RO3003とS1000-2Mの材料のハイブリッドPCBは

- 無線通信用のパッチアンテナ
- 自動車用レーダーシステム
- 直接放送衛星
- 電力増幅器やアンテナを含む,携帯電話通信システム
- ケーブルシステムでのデータリンク



高周波アプリケーションの全可能性を 解き放つために 先進的なPCBソリューションをRO3003とS1000-2Mの材料で私たちのハイブリッドPCBを選択することによって製造可能性デザインを新しいレベルに 上げるべき時だ



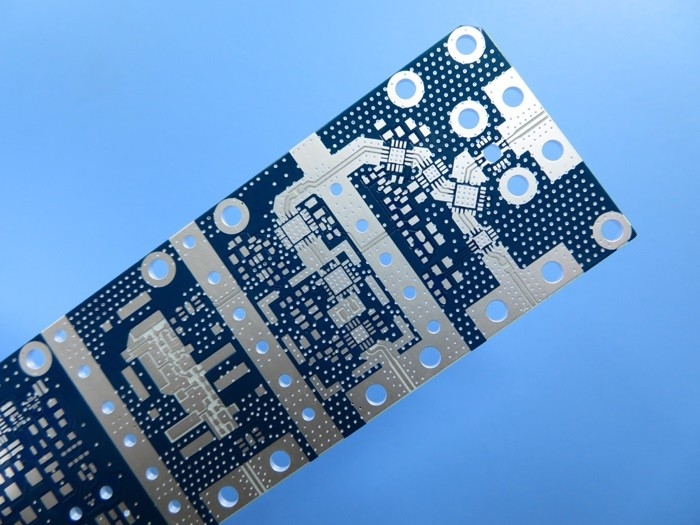

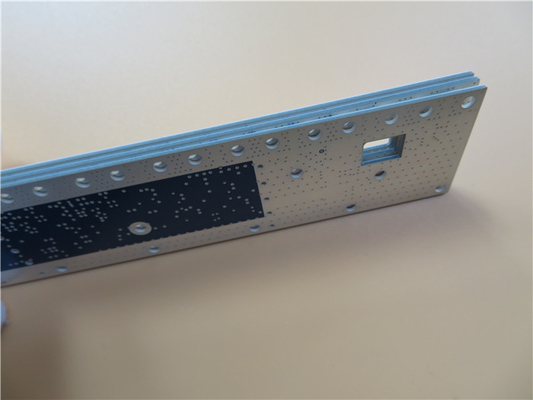

ハイブリッドPCB RO3003 と 高Tg FR-4 1.3mm 多層回路阻力 1
