商品の詳細:
お支払配送条件:
|
| 材料: | RO3206 | PCBのサイズ: | 82.5mm x 66mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | ENEPIG |
| 層数: | 2層 | PCB 厚さ: | 0.8mm |
| ハイライト: | RO3206 PCB,25ml RO3206 PCB,硬い2層PCBボード |
||

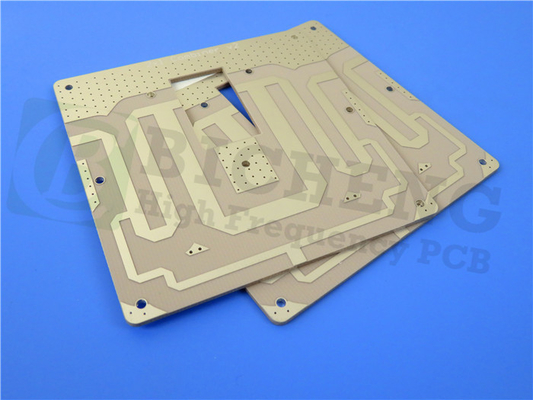

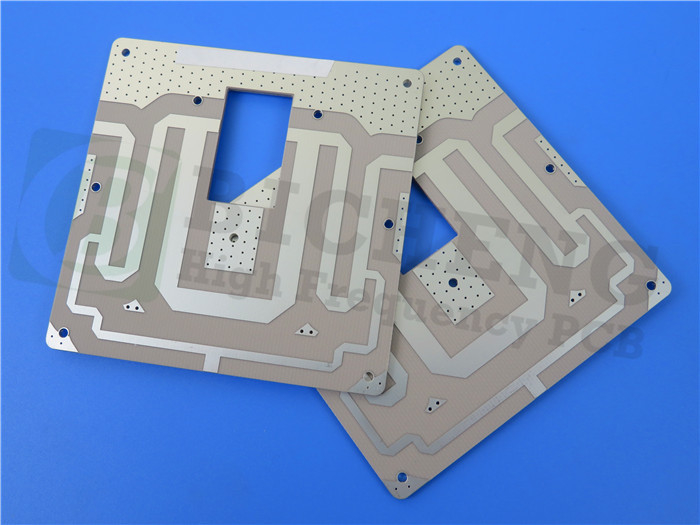

新発売の RO3206 高周波PCBを紹介します 優れた電気性能と 機械的な安定性を 競争力のある価格で提供するように設計されていますこの2層硬いPCBは,ロジャースの高周波回路材料 RO3206を使用して構築されています優れた特性と信頼性で知られていますこのPCBは,高周波性能と寸法安定性を要求する様々な用途に適しています..
RO3206 高周波回路材料:
RO3206材料は,繊維繊維で強化されたセラミックで満たされたラミナットで,優れた電気性能と改善された機械的安定性を提供するために設計されています.主な特徴には以下が含まれます:
- ダイレクトリ常数と耐久性: RO3206は,シグナル伝達の精度を保証する10GHzと23°Cで0.15の狭い耐久性を持つ6.15のダイレクトリ常数を提供します.
- 消耗因子: 10 GHz で 0.0027 の消耗因子 を持つ RO3206 は,信号損失を最小限に抑え,高周波のパフォーマンスを可能にします.
- 高熱伝導性:RO3206は,高熱伝導性0.67W/MKを示し,要求の高いアプリケーションで効率的な熱散を容易にする.
- 低水分吸収: 0.1%未満の水分吸収で,RO3206は湿った環境でも優れた性能を維持します.
- マッチされた銅 CTE:材料はX軸 (13ppm/°C),Y軸 (13ppm/°C),Z軸 (34ppm/°C) で銅の熱膨張係数 (CTE) にマッチされます.尺寸安定性と信頼性を確保する.
- 強い銅皮強度:RO3206は,信頼性の高い相互接続性を保証する10.7lbs/inの頑丈な銅皮強度を示しています.
| 資産 | RO3206 | 方向性 | ユニット | 状態 | 試験方法 |
| 変電常数, εr プロセス | 6.15±015 | Z | - | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 |
| ダイレクトリコンスタンット,設計 | 6.6 | Z | - | 8 GHzから40 GHz | 分相長法 |
| 散布因子,タン δ | 0.0027 | Z | - | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 熱係数 εr | -122 | Z | ppm/°C | 10 GHz 0〜100°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.8 | X,Y | mm/m | コンド A | ASTM D257 |
| 容積抵抗性 | 103 | MΩ•cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 103 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 462 462 |
MD CMD |
kpsi | 23°C | ASTM D638 |
| 水吸収 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 特定熱量 | 0.85 | J/g/K | 計算した | ||
| 熱伝導性 | 0.67 | - | W/m/K | 80°C | ASTM C518 |
| 熱膨張係数 (−55〜288°C) | 13 34 |
X,Y,X,Y,Y,Y,Y,Y,Y,Y,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 色 | ブラウン | ||||
| 密度 | 2.7 | gm/cm3 | |||
| 銅皮の強度 | 10.7 | プリー | 1オンス. 溶接水面の後にEDC | IPC-TM-24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性がある |
はい |
RO3206 高周波PCBの利点
1織物ガラス強化:織物ガラス強化は硬さを高め,組み立ておよび設置中にPCBを操作しやすくします.
2. 均一な電気および機械性能:PCBは一貫した電気および機械性能を提供し,複雑な多層高周波構造に理想的です.
3低電圧損失:RO3206の低電圧損失は優れた高周波性能に貢献し,信頼性の高い信号伝送を可能にします.
4低平面膨張係数: 低平面膨張係数で,銅に匹敵します.エポキシ多層板のハイブリッド設計で使用するのに適しており,信頼性の高い表面に設置された組成を保証します.
5優れた寸法安定性: RO3206は優れた寸法安定性を提供し,様々な動作条件下で高い生産出力と信頼性の高いパフォーマンスを提供します.
6費用対効果:PCBは経済的に価格が高く,量産に費用対効果の高い選択肢となっています.
7表面の滑らかさ:PCBの表面の滑らかさは,より細い線エッチングの許容性を可能にし,正確な回路設計を可能にします.
| PCB 材料: | 繊維ガラスで強化されたセラミックで満たされたラミネート |
| 名称: | RO3206 |
| ダイレクトリ常数: | 6.15 |
| 消耗因子 | 0.0027 |
| 層数: | 単面,二面,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 25ミリ (0.635mm),50ミリ (1.27mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透锡,ENEPIG,OSP,赤銅,純金塗装など |
PCBの仕様と製造:
- 板の寸法:PCBの寸法が正確に51.91mm x 110mm (1PCS) に保たれ,許容量は+/-0.15mmです.
- トレース/スペースとホールのサイズ:最小のトレース/スペースは4/6ミリメートルで,細かなルーティングを可能にします.様々なコンポーネント要件に対応するために最小のホールのサイズは0.35ミリメートルです.
- PCBスタックアップ:PCBは,銅層1 (35μm),RO3206コア (0.635mmまたは25mil) および銅層2 (35μm) で2層の硬い構造を備えています.
- 完成板の厚さと銅重量: 完成板の厚さは0.8mmで,コンパクトで信頼性の高いソリューションを提供します.各外層は1oz (1.4ミリ) の銅重量を持っています.効率的な伝導性を確保する.
- 表面塗装と表面塗装: 表面塗装厚さは 20 μm で,信頼性の高い相互接続性を保証します.表面塗装はENEPIG (無電化ニッケル無電化パラジウム浸水金),優れた溶接能力と耐腐蝕性.
- シルクスクリーンと溶接マスク:上部シルクスクリーンが黒色で,部品の可視性を向上させます.下部シルクスクリーンはありません.上部と下部の溶接マスクは適用されません.
- 電気試験と品質基準:各PCBは,最適な機能性を保証するために,100%の電気テストを受けます.製品がIPC-Class-2品質基準を満たしています.信頼性と一貫したパフォーマンスを確保する.
アートワーク,利用可能性,アプリケーション:
デザインワークフローにシームレスな統合を可能にします. 世界中で簡単に利用できます.高性能PCBソリューションを求める設計者や製造者に簡単にアクセスできるようにする.
このPCBは,自動車の衝突回避システム,GPSアンテナ,無線通信システム,マイクロストリップパッチアンテナ,直接放送衛星リモート・メーター・リーダー,パワー・バックプレーン,LMDS,無線ブロードバンド,ベースステーション・インフラ
