商品の詳細:
お支払配送条件:
|
| 材料: | TSM-DS3 | PCBのサイズ: | 82mm x 82mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸漬銀 |
| 層数: | 2層 | PCB 厚さ: | 5mil |
| ハイライト: | 5ml PCB 双面板,浸透銀PCB 双面板,TSM-DS3 PCB 双面板 |
||
新発売のPCBを紹介します ロージャース AD250Cの商業用マイクロ波と RFラミネート素材で作られていますこの2層の硬いPCBは 複合材料の化学と 建設技術を組み合わせて 今日の通信インフラストラクチャに 代価比類のない性能を 提供しています.
主要な特徴:
ロジャース AD250C 織物ガラス強化PTFEアンテナグレードラミネート: AD250 PCBは,優れた機械的強度と弾性を提供する高品質のラミネートを使用しています.
制御された電解常数: 制御された電解常数が低く,厳格に制御されている電解常数が2である50AD250 PCBは,幅広い周波数範囲で最適な信号完整性と効率的な送信を保証します.
低損失タンジェント:AD250 PCBは,印象的に低損失タンジェント (10 GHzで<0.002) を誇る.これはすべての典型的な無線周波数帯で優れた回路性能を実現する.
AD250 PCBは,再現可能な回路性能と製造生産性の向上につながる優れた次元安定性を提供します.また,典型的なPTFEベースのラミネートと比較して,プラテッド透孔 (PTH) の信頼性を向上させます..
非常に低いPIM:30mLと1900MHzでPIM評価が159dBcで,AD250 PCBは優れたアンテナ性能を保証し,PIMに関連する問題に関連した出力損失を最小限に抑えます.
制御済みの電解常数 (±0.05):AD250 PCBは制御済みの電解常数を提供する.繰り返しの回路性能と温度変化におけるより高い安定性を保証する.
| 資産 | 試験方法 | ユニット | TSM-DS3 | ユニット | TSM-DS3 |
| Dk | IPC-650 2 試聴する5.5.3 | 3.00 | 3.00 | ||
| TcK (-30 °Cから120 °C) | IPC-650 2 試聴する5.5.5.1 (修正) | ppm | 5.4 | ppm | 5.4 |
| Df | IPC-650 2 試聴する5.5.5.1 (修正) | 0.0011 | 0.0011 | ||
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 (ASTM D 149) | kV | 47.5 | kV | 47.5 |
| 介電力強度 | ASTM D 149 (平面を通して) | V/ml | 548 | V/mm | 21,575 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | 226 | 秒数 | 226 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.07 | % | 0.07 |
| 折りたたみの強度 (MD) | ASTM D 790/ IPC-650 2. 薬剤の投与量について4.4 | PSI | 11,811 | N/mm2 | 81 |
| 折りたたみの強度 (CD) | ASTM D 790/ IPC-650 2. 薬剤の投与量について4.4 | PSI | 7,512 | N/mm2 | 51 |
| 張力強度 (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 7,030 | N/mm2 | 48 |
| 張力強度 (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 3,830 | N/mm2 | 26 |
| 断裂時の長さ (MD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.6 | % | 1.6 |
| 断裂時の長さ (CD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.5 | % | 1.5 |
| 若者のモジュール (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 973,000 | N/mm2 | 6,708 |
| ユング・モジュール (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 984,000 | N/mm2 | 6,784 |
| 魚の比 (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.24 | 0.24 | ||
| ポイソン・レシオ (CD) | ASTM D 3039/IPC-650 2.4.19 | 0.20 | 0.20 | ||
| 圧縮モジュール | ASTM D 695 (23).C) について | PSI | 310,000 | N/mm2 | 2,137 |
| 折りたたみのモジュール (MD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,860 | N/mm2 | 12,824 |
| 折りたたみのモジュール (CD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,740 | N/mm2 | 11,996 |
| 剥離強度 (CV1) | IPC-650 2 試聴する4.8 セカンド52.2 (TS) | パウンド/イン | 8 | N/mm | 1.46 |
| 熱伝導性 (不覆い) | ASTM F 433/ASTM 1530-06 | W/M*K | 0.65 | W/M*K | 0.65 |
| 次元安定性 (MD) | IPC650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.21 | mm/M | 0.21 |
| 次元安定性 (CD) | IPC650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.20 | mm/M | 0.20 |
| 次元安定性 (MD) | IPC650 2 試聴する4.39 第5.5条 (TS) | ミル/イン | 0.15 | mm/M | 0.15 |
| 次元安定性 (CD) | IPC650 2 試聴する4.39 第5.5条 (TS) | ミル/イン | 0.10 | mm/M | 0.10 |
| 表面抵抗性 | IPC650 2 試聴する5.17.1 セック 5.2.1 (ET) | モームス | 2.3 × 10 ^ 6 | モームス | 2.3 × 10 ^ 6 |
| 表面抵抗性 | IPC650 2 試聴する5.17.1 セック 5.2.1 (HC) | モームス | 2.1 × 10^7 | モームス | 2.1 × 10^7 |
| 容積抵抗性 | IPC650 2 試聴する5.17.1 セック 5.2.1 (ET) | モムス/cm | 1.1 × 10^7 | モムス/cm | 1.1 × 10^7 |
| 容積抵抗性 | IPC650 2 試聴する5.17.1 セック 5.2.1 (HC) | モムス/cm | 1.8 × 10^8 | モムス/cm | 1.8 × 10^8 |
| CTE (x軸) (RTから125°C) | IPC650 2 試聴する4.41/TMA | ppm/oC | 10 | ppm/oC | 10 |
| CTE (y軸) (125°CまでRT) | IPC650 2 試聴する4.41/TMA | ppm/oC | 16 | ppm/oC | 16 |
| CTE (z軸) (RTから125°C) | IPC-650 2 試聴する4.41/TMA | ppm/oC | 23 | ppm/oC | 23 |
| 密度 (特異重力) | ASTM D 792 | g/cm3 | 2.11 | g/cm3 | 2.11 |
| 硬さ | ASTM D 2240 (海岸D) | 79 | 79 | ||
| Td (2% 減量) | IPC-650 2 試聴する4.24.6 (TGA) | oC | 526 | oC | 526 |
| Td (5%減量) | IPC-650 2 試聴する4.24.6 (TGA) | oC | 551 | oC | 551 |
利点:
卓越した回路性能: AD250 PCB は,すべての典型的な無線周波数帯で優れた回路性能を保証し,シームレスな通信と最適な信号伝送を保証します.
高性能アンテナ: 低損失の触角と制御された電圧不変で AD250 PCB はアンテナの効率を最大化します信号受信と送信能力を向上させる.
信頼性の高いDk安定性:AD250PCBのセラミック構造により,温度変化時の電解常定の安定性が高い.異なる環境条件下で一貫した回路性能を確保する.
| PCB 材料: | 陶器で満たされた織物繊維PTFEラミナート |
| 名称: | TSM-DS3 |
| ダイレクトリ常数: | 3 +/- 005 |
| 消耗因子 | 0.0011 |
| 層数: | 単面,二面,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 5ミリ (0.127mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm), 90ミリ (2.286mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透鉛,ENEPIG,OSP,赤銅,純金など |

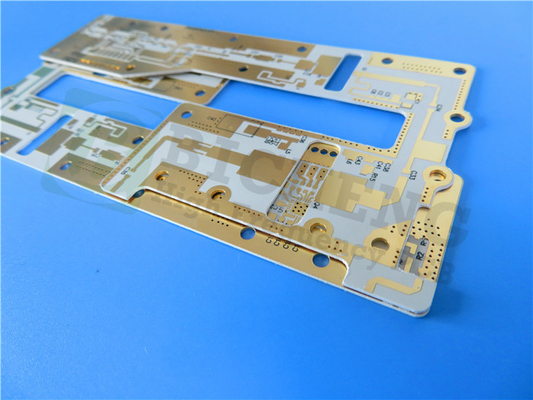

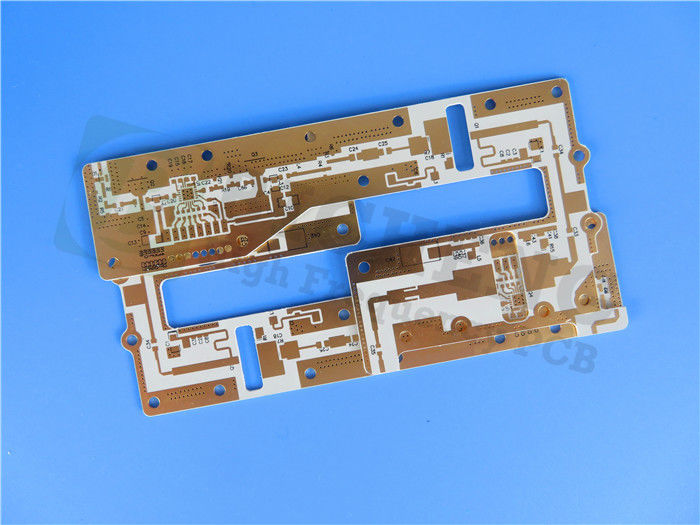

このPCBは2層の硬い印刷回路ボードで,優れた性能のために最適化されたスタックアップです.スタックアップは,上側には35μm厚さの銅層で構成されています.その後はTSM-DS3コア層厚さ0.127mm (5mil) と,最後に,下側にも35μmの銅層があります.このスタックアップは信頼性の高い信号伝達と効率的な熱管理を保証します.
このPCBは,あなたの要求を満たす正確な仕様を提供します. 板の寸法は82mm x 82mmです.密度の許容量+/- 0で.15mm.最小の痕跡/スペースは4/7ミリに設定されており,複雑な回路設計が可能である.最小の穴サイズは0.4mmで,部品の設置に柔軟性がある.
このPCBは完成板の厚さ0.2mmで,そのコンパクトな形状要因に貢献します. 外層の完成銅重量は1オンス (1.4ミリ) です.頑丈な導電性と耐久性を確保する表面の仕上げは浸し銀で達成され,溶接性と耐腐蝕性を向上させる.
このPCBには上下のシルクスクリーンがなく 綺麗でミニマリストの外観が銅の痕跡を直接視覚的に確認できる送料前に,各PCBは,必要な仕様と品質基準を満たすことを確認するために,徹底的な100%電気テストを受けます.
このPCBには132個のスルーホールパッドと31個のトップ・サーフェス・マウント技術 (SMT) のパッドが組み込まれています.下のSMTパッドがない151の経路と2つのネットワークを備えた PCBは,効率的な信号路線と接続を可能にします.
提供された美術品の種類:ゲルバー RS-274-X
受け入れられた標準:IPCクラス2
使用可能:世界中
典型 的 な 応用
カップラー
段階式配列アンテナ
レーダー マニフォールド
mmWaveアンテナ/自動車用
石油掘削
半導体/ATE試験
