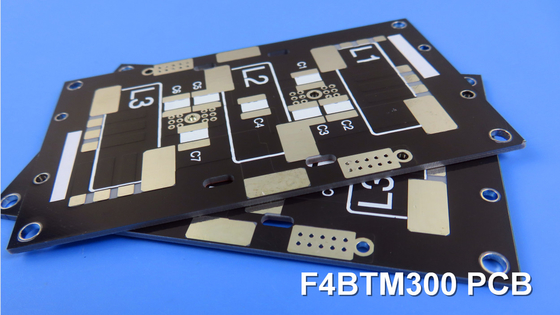

材料: | F4BTM300 | PCBのサイズ: | 84.33mm x 59.5mm=2タイプ = 2PCS, +/- 0.15mm |
---|---|---|---|
銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
層数: | 2層 | PCB 厚さ: | 40 ミリ |
ハイライト: | F4BTM300 PCB浸透金,高周波PCB浸透金,40ml PCB浸透金 |
高周波電子システムの急速な進化の世界では,信頼性と高性能な印刷回路板 (PCB) の需要はこれまで以上に重要でした.先進的な材料の分野における主要な革新者微波,RF,レーダー技術の限界を押し広げるために設計された画期的な2層硬いPCBです.
F4BTM300の核心は,ワングリングの独占的介電剤製で,ガラス繊維布,ナノセラミックフィラー,およびポリテトラフッロエチレン (PTFE) 樹脂をシームレスに混合します.材料 工学 に 関する 科学 的 な アプローチ に よっ て,電力と熱力 に 関する 印象 的 な 特質 を 備える 層 板 が 作り出さ れ まし た高周波アプリケーションの幅広い用途に理想的な選択肢です.
類を見ない電気性能
F4BTM300シリーズは ワングリングの有名な F4BM電解層の 基礎の上に構築されていますしかし高介電性低損失ナノセラミックの戦略的な組み込みにより 性能を新たな高みに高めますこの革新的なアプローチにより,10GHzで3.0の介電常数 (Dk) が得られました.設計者がより狭い回路の寸法で作業し,信号の完整性を犠牲にせずにより高いパッキング密度を達成できるようにする驚くべき成果です.
卓越したDkを補完すると,10GHzで0.0018の同等に印象的な消耗因子 (Df) がありますこの例外的に低損失特性により,F4BTM300PCBを通る信号伝達は効率的で保存されています.エネルギー消耗と熱管理の課題を最小限に抑える
製品の技術パラメータ | 製品モデルとデータシート | ||||||
製品の特徴 | 試験条件 | ユニット | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
ダイレクトリ常数 (典型) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
変電圧の常容量 | / | / | ±006 | ±006 | ±006 | ±007 | |
損失タンゲント (典型) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
変電式恒温系数 | -55°C~150°C | PPM/°C | -78歳 | -75歳 | -75歳 | -60歳 | |
皮の強さ | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
容積抵抗性 | 標準条件 | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
表面抵抗性 | 標準条件 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
電気強度 (Z方向) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
断定電圧 (XY方向) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
熱膨張係数 | XY方向 | -55°C~288°C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
Z方向 | -55°C~288°C | ppm/oC | 78 | 72 | 58 | 51 | |
熱ストレス | 260°C 10秒,3回 | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | ||
水吸収 | 20±2°C 24時間 | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
密度 | 室温 | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
長期使用温度 | 高低温室 | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
熱伝導性 | Z方向 | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
PIM | F4BTME にのみ適用される | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
炎症性 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
材料の組成 | / | / | PTFE,ガラスの繊維布,ナノセラミック F4BTMはED銅製フィルムと組み合わせ,F4BTMEはリバーストリートメント (RTF) の銅製フィルムと組み合わせた. |
熱耐性と次元安定性
高周波電子システムは,熱安定性や寸法精度が重要な要素である 厳しい環境で動作することが多い.F4BTM300 PCBは,これらの分野で優れているように設計されています低熱系定数 (−78ppm/°C) と,x,y,z軸の熱膨張系 (CTE) を慎重にバランスをとっています.
x軸のCTEは15ppm/°C,y軸のCTEは16ppm/°C,z軸のCTEは78ppm/°Cで,PCBの寸法安定性を維持し,歪みや変形のリスクを最小限に抑える.-55°Cから288°Cの温度極端にさらされても設計者にとって 変化をもたらすものです信頼性や性能を損なうことなく,F4BTM300を最も厳しいアプリケーションに自信を持って統合できるようにします..
高周波アプリケーションに合わせた
F4BTM300 PCBの機能は,その例外的な電気的および熱的特性をはるかに超えています.また,WanglingはF4BTM300とF4BTME300という2つの変種を開発しました.異なる高周波アプリケーションの特殊なニーズに対応するため.
F4BTM300は,電極積立 (ED) 銅ホイールと組み合わせられ,厳格な受動性インターモダレーション (PIM) 性能を必要とするアプリケーションに理想的な選択となります.この変種は優れた信号完整性を提供しますマイクロ波,RF,レーダーシステムに適したソリューションです.
一方,F4BTME300は逆処理 (RTF) 銅ホイルと組み合わせられ,優れたPIM性能,より正確なライン制御,さらに低導体損失を提供します.この変数は,PIM緩和が重要な要件であるアプリケーションに特に適しています.段階配列アンテナや衛星通信で使用される相変器,電源分割器,カップラー,コンビナーなど.
PCB 材料: | PTFE/ガラス繊維布/ナノセラミックフィラー | ||
指定 (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
F4BTM298 | 2.98±006 | 0.0018 | |
F4BTM300 | 3.0±006 | 0.0018 | |
F4BTM320 | 3.2±006 | 0.0020 | |
F4BTM350 | 3.5±007 | 0.0025 | |
層数: | 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB | ||
銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
介電体厚さ (または総厚さ) | 0.25mm,0.508mm,0.762mm,0.8mm,1.0mm,1.016mm,1.27mm,1.524mm,2.0mm,3.0mm,4.0mm,5.0mm,6.0mm,8.0mm,10.0mm,12.0mm | ||
PCB サイズ: | ≤400mm × 500mm | ||
溶接マスク: | 緑色,黒色,青色,黄色,赤色など | ||
表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど |
信頼 さ れ て 多用 性 を 発揮 する
信頼性の最高水準を確保するために,F4BTM300 PCBは,IPC-クラス2品質の厳格な基準に従って設計および製造されています.湿度吸収が0未満で.05%とUL-94 V0の炎症性評価は 要求の厳しい環境に耐えられる製品を提供することに Wanglingのコミットメントを強調します
F4BTM300 PCB の多用性は,その包括的な構成細部によりさらに強化されています.そして最小の痕跡/空間は4/6ミリマイクロ波やレーダーから相感アンテナや衛星通信まで 幅広い高周波電子システムにシームレスに統合できます
電子 電子 電子 電子 電子 電子
高周波電子システムの性能,信頼性,小型化の需要は 増加し続けていますワングリングのF4BTM300 PCBはイノベーションの灯台として立っています微波時代の課題に 設計者が取り組む方法を 変えようとしています 優れた電気と熱性能, 仕様に合わせたバージョン,この画期的なラミナートはマイクロ波技術の新たな境界を開く予定です,前例のない性能と信頼性の未来への道を切り開く.
