商品の詳細:
|
| 材料: | ロジャース 4003C コア RO4450F ボンドプライ | PCBのサイズ: | 112mm x 121mm=2タイプ=2PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) 外層,1オンス (1.4ミリ) 内層 | 表面塗装: | ENIG |
| 層数: | 4層 | PCB 厚さ: | 0.7mm |
| ハイライト: | ロジャース RO4003C 高周波回路板,0.7mm 高周波回路板,4 層の高周波回路板 |
||

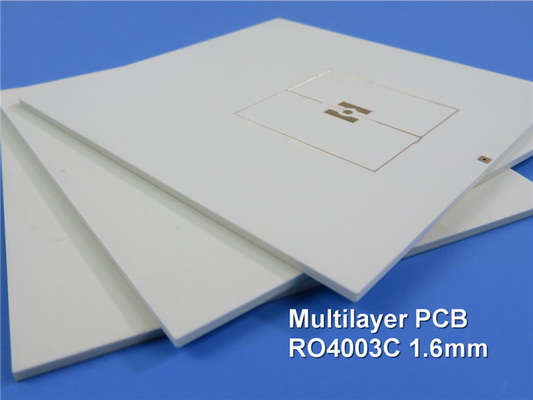

ロジャース RO4003C 高周波PCBは 特殊な電気性能と製造の容易さを要求するアプリケーションのために設計されていますこの先進的な素材は,ガラスで強化された炭化水素/セラミクスを用いるポリステルフェン/織物ガラスの電気性能をエポキシ/ガラスの複合材料の加工利点と合わせた1080と1674のガラス繊維を含む.,すべてのバージョンは厳格なラミネート電気性能仕様を維持します.
RO4450F 債券
RO4450Fボンドプレは,RO4000シリーズのコア材料をベースとしたいくつかのグレードで構成されており,RO4000ラミネートと多層構造で互換性があります.高度な硬化後Tgにより,完全に固められたRO4450Fボンドプライは複数のラミネーションサイクルに対応できるため,連続ラミネーションを必要とする多層層にとって優れた選択となります.さらに,FR-4互換性結合要件により,RO4450F結合層と低流量FR-4結合層を単一の結合サイクルを使用して非均質な多層構造に組み合わせることができます.
主要 な 特徴
ダイレクトリ常数 (Dk): 10 GHz で 3.38 ± 0.05
分散因子: 10 GHz で 0.0027
熱伝導性: 0.71 W/m/°K
介電常分の熱系数: +40ppm/°C (動作範囲: -50°C~150°C)
CTEは銅とマッチ:X軸: 11ppm/°C,Y軸: 14ppm/°C
低Z軸CTE: 46ppm/°C
ガラスの変化温度 (Tg): > 280 °C
水分吸収: 0.06%
| 資産 | RO4003C | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.38±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.55 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +40 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.7 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 4.2 × 109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| ストレンジルモジュール | 19650 2 850 19450 (2,821) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 139 (※20.2) 100 (※14.5) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.3 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 11 14 46 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 1.05 (6.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | N/A | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
利益
RO4003Cは,複雑なPCB設計で優れた性能を提供して,多層ボード (MLB) 構造に理想的です.伝統的なマイクロ波ラミネートと比較して製造コストが低くなるこの特徴の組み合わせにより,信頼性と効率性を競争力のある価格で要求する大量用途に特に適しています.
テクニカル仕様

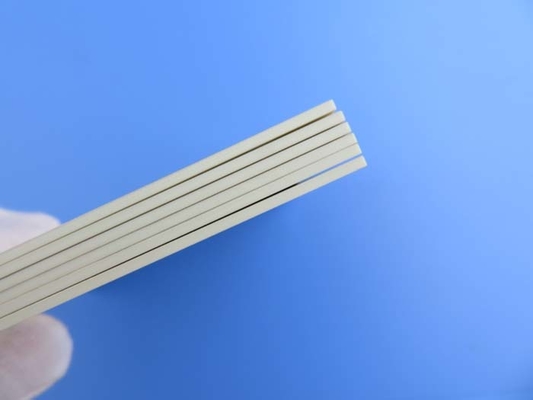

PCBスタックアップ: 4層硬いPCB
銅_層_1 - 35 μm
ロジャース 4003C コア - 0.203mm (8ミリ)
銅_層_2 - 35 μm
RO4450F ボンドプリ - 0.101mm (4mil) *
銅_層_3 - 35 μm
ロジャース 4003C コア - 0.203mm (8ミリ)
銅_層_4 - 35 μm

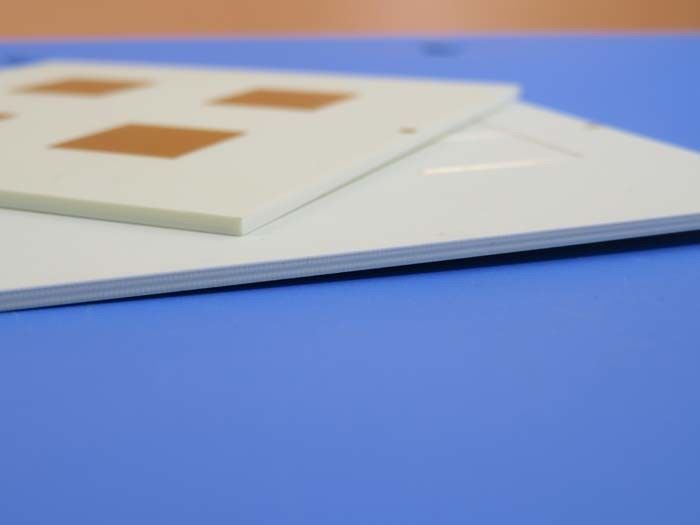

板の寸法は112 mm x 121 mm (± 0.15 mm) で,完成板の厚さは0.7 mmである.最小の痕跡/スペースは5/6 mils,最小の穴サイズは0.3 mmに対応する.完成した銅の重量は1オンス (1外層と内層の両方の表面は,ビアプレート厚さ20μmで,表面の仕上げはENIGで,上部には白いシルクスクリーンと緑色の溶接マスクがあります.
このPCBは 携帯電話の基地局アンテナや 電力増幅器,RF識別タグ,自動車レーダー,センサーなど 様々なアプリケーションをサポートします直接放送衛星のLNBロジャース RO4003C PCB は,先進的な材料特性と費用対効果の高い生産方法により,現代の高周波アプリケーションのニーズを満たすため,世界中で利用できます.
