商品の詳細:
お支払配送条件:
|
| 材料: | ロジャース RO4350B コア,RO4450F ボンドプライ | PCBのサイズ: | 42.35mm x 42.35mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) 外層,0.5オンス (0.7ミリ) 内層 | 表面塗装: | ENIG |
| 層数: | 3-layer | PCB 厚さ: | 1.7 mm |
| ハイライト: | ロジャーズ RO4350B rf pcbボード,3層のRFPCBボード,ENIG rf pcbボード |
||

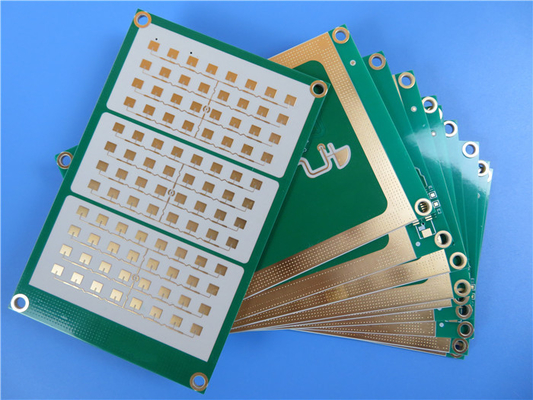

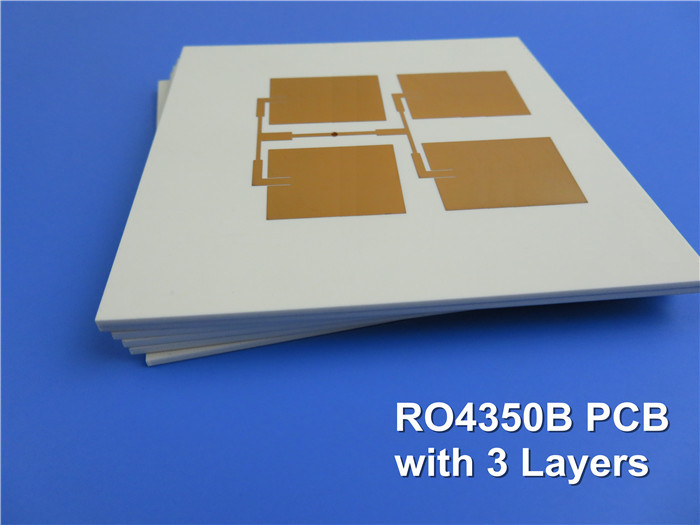

紹介
ロジャース RO4350B 高周波PCBは 特殊な電気性能と製造能力を必要とするアプリケーションのために設計されていますRO4350B材料は,PTFE/織物ガラスと比べられる電気性能を提供する,独自の織物ガラス強化炭化水素/セラミクスを備えていますこのラミナートは低損失を保証しながら,介電常数 (Dk) を厳格に制御します.標準的なマイクロ波材料のコストのほんの一部で. PTFEベースのオプションとは異なり,RO4350Bは特別な穴の処理や取り扱いの手順を必要としません.さらに,それはユーザーフレンドリーです.活性装置と高功率RF設計に適しています..
RO4450Fボンドプリーは,多層構造のためのRO4000ラミネートと互換性のあるいくつかのグレードからなるRO4350Bコアを補完する.その高い後治癒Tgは,複数のラミネーションサイクルを処理することができますFR-4 の要求にも対応しています.RO4450Fと低流量FR-4結合を非均質な多層構造で組み合わせることができる.
特徴
RO4350B:
変電常数 (Dk): 10 GHz/23°C で 3.48 ± 0.05
分散因数: 10 GHz/23°C で 0.0037
熱伝導性: 0.69 W/m/°K
CTE: X: 10ppm/°C,Y: 12ppm/°C,Z: 32ppm/°C
ガラスの変化温度 (Tg): > 280 °C
水吸収: 0.06%
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| ストレンジルモジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
RO4450F:
変電常数 (Dk): 10 GHz/23°Cで3.52 ± 0.05
分散因子:0.004 10 GHz/23°Cで
熱伝導性: 0.65 W/m/°K
CTE: X: 19ppm/°C, Y: 17ppm/°C, Z: 50ppm/°C
ガラスの変化温度 (Tg): > 280 °C
水吸収: 0.04%
テクニカル仕様
PCBスタックアップ: 2層硬いPCB
銅層 1: 35 μm
ロジャース RO4350B コア: 0.762 mm (30 mil)
銅層2: 18 μm
プレプレグ ボンド層 (RO4450F): 0.101 mm (4 mil)
ロジャース RO4350B コア: 0.762 mm (30 mil)
銅層 3: 35 μm
板の寸法は42.35 mm x 42.35 mm (± 0.15 mm) で,完成板の厚さは1.7 mmである.最小の痕跡/スペースは5/5 mils,最小の穴サイズは0.3 mmに対応する.完成した銅の重量は1オンス (1外層は0.4ミリ,内層は0.5オンス (0.7ミリ) で,表面はENIGで,上部は黄色いシルクスクリーンと緑色の溶接マスク..
申請
ロジャース RO4350B PCBは,以下を含む様々な用途に適しています.
携帯電話基地局のアンテナと電源増幅器
RF識別タグ
自動車用レーダーとセンサー
直接放送衛星のLNB
利用可能性
ロジャース RO4350B PCBは,現代高周波アプリケーションの要求に応えるように設計され,世界中で利用できます.工学家 や 設計 者 の 必須 な 選択 に なり ます.
