| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
紹介

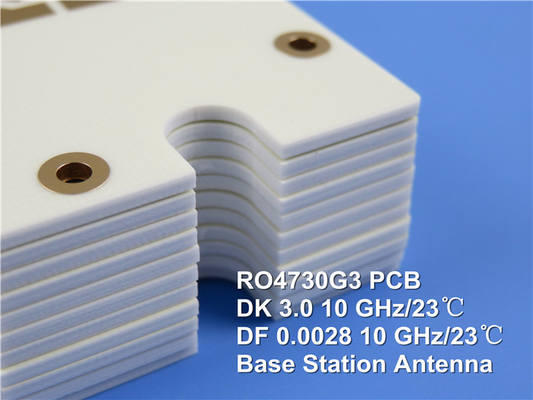

ロジャース RO4730G3 PCBは,アンテナアプリケーションのために特別に設計された最先端の炭化水素/セラミック/織物ガラスラミナットです.このUL 94 V-0評価された材料は,信頼性の高い,従来のPTFEベースのラミネートに代わる低コストの代替品RO4730G3のユニークな樹脂システムは,最適なアンテナ性能に必要な重要な特性を提供します.標準FR-4と高温の鉛のない溶接処理に完全に互換性があります.RO4730G3は,従来のPTFEラミナットのプラテッド透孔準備に必要な特別な処理の必要性を排除するこの手頃な価格で設計者はコストとパフォーマンスを効果的に最適化できます
特徴
RO4730G3は,10 GHzで3.0 ± 0.05の介電常数 (Dk) を誇る.0028Dk の熱係数は 34 ppm/°C で,材料は銅によく一致する熱膨張係数 (CTE) を表しており,値は 15.9 ppm/°C (X), 14.4 ppm/°C (Y),そして35.2 ppm/°C (Z). ガラスの移行温度 (Tg) は280 °Cを超え,分解温度 (Td) はTGAあたり411 °Cである.さらに,RO4730G3は0.45 W/mKの熱伝導性を備えています.効率的な熱消耗を保証する.
| 資産 | RO4730G3 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.0±05 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| ダイレクトレクトル常数,ε設計 | 2.98 | Z | 1.7 GHzから5 GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 2.5 GHz | |||||
| 熱系数 ε | +34 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | <0.4 | X,Y | mm/m | etech +E2/150 °C の後に | IPC-TM-650 2 試行錯誤した4.39A |
| ボリューム抵抗性 (0.030") | 9 × 107 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 (0.030") | 7.2 × 105 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| PIM | -165 だった | dBc | 50オーム0.060インチ | 43 dBm 1900 MHz | |
| 電気強度 (0.030") | 730 | Z | V/ml | IPC-TM-650 2 試行錯誤した5.6.2 | |
| 折りたたみの強さ MD | 181 (26.3) | パンプー (kpsi) | RT 労働力 | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| 吸収量 | 0.093 | - | % | 48/50 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 |
| 熱伝導性 | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
| 熱膨張係数 | 15.9 14.4 35.2 |
X について Y Z |
ppm/°C | -50°Cから288°C | IPC-TM-650 2 試行錯誤した4.4.1 |
| Tg | >280 | °C | IPC-TM-650 2 試行錯誤した4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| 密度 | 1.58 | gm/cm3 | ASTM D792 | ||
| 銅皮の強度 | 4.1 | プリー | 1オンス ロプロEDC | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
利益
この低負荷電解材料は低プロフィールフィルムで設計されており,受動性インターモダレーション (PIM) と低挿入損失を減少させます.特殊な閉ざされた微球の詰め物は軽量な構造に貢献します低Z軸CTE30ppm/°C未満でTgが高いRO4730G3は,設計の柔軟性と自動化組立プロセスとの互換性を有します.
40ppm/°C未満の低熱電圧定数 (TCDk) は,さまざまな温度で一貫した回路性能を保証する.特別に策定された熱固性樹脂システムは,製造の容易さと信頼性の高いプラテッド透孔 (PTH) 処理能力を提供しますさらに,RO4730G3は環境にやさしく,鉛のないプロセスと互換性があり,RoHSに準拠しています.
テクニカル仕様

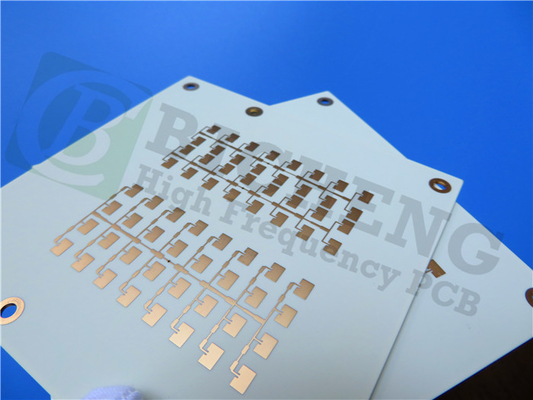

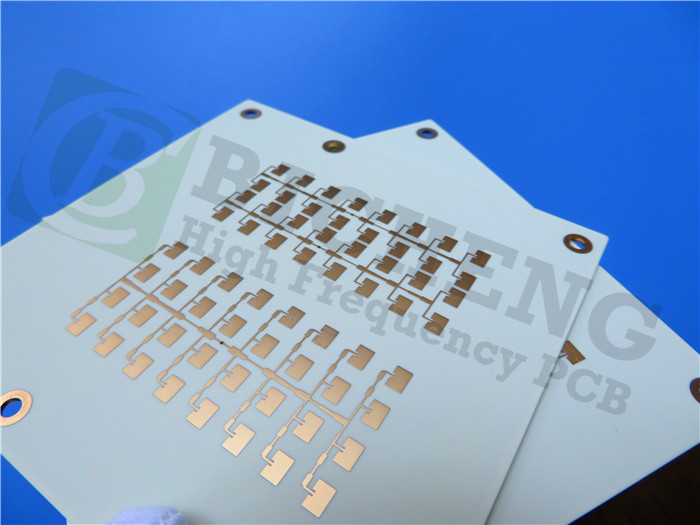

PCBには,2層の硬いスタックアップがあり,次のもので構成される.
銅層 1: 35 μm
ロジャース RO4730G3 コア: 0.762 mm (30 mil)
銅層2: 35 μm
板の寸法は88.2 mm x 66.47 mm (± 0.15 mm) で,完成板の厚さは0.8 mmである.最小の痕跡/スペースは4/4 milsであり,最小の穴サイズは0.4 mmである.完成した銅の重量は1オンス (1表面の仕上げは,白色のシルクスクリーンと緑色の溶接マスクを上部に塗り,電解ニッケル浸泡金 (ENIG) です.
申請
ロジャース RO4730G3 PCB は,携帯電話ベースステーションアンテナなどのアプリケーションに特に適しています.その性能,コスト効率,電気通信産業のエンジニアや設計者にとって理想的な選択です.
利用可能性
ロジャース RO4730G3 PCBは,先進的な特性とユーザーフレンドリーな処理方法により,現代のアンテナアプリケーションの要求を満たすため,世界中で利用できます.
| PCB 材料: | 炭水化物セラミック織物ガラス |
| 指定者: | RO4730G3 |
| ダイレクトリ常数: | 3.0 ±0.05 (プロセス) |
| 2.98 (設計) | |
| 層数: | 1 層 2 層 多層 |
| 銅の重量: | 0.5oz (17μm),1oz (35μm) |
| ラミネート厚さ (低プロファイル銅): | 5.7ミリ (0.145mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm, 30.7ミリ (0.780mm), 60.7ミリ (1.542mm) |
| ラミネート厚さ (ED銅) | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,インマージンチーン,インマージンシルバー,OSPなど |
|
|
