ロジャース RO3006 PCB 25mmil 2層浸透金回路板

ロジャース RO3006 PCB 25mmil 2層浸透金回路板

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
RO3006
PCB 厚さ:
25ミル
PCBのサイズ:
51.31 mm × 111.92 mm
層数:
2層
銅の重量:
1オンス
表面塗装:
浸水金
シルクスクリーン:
ホワイト
ハイライト:

液浸の金PCB

,

25mml PCB

,

ロジャース RO3006 PCB

製品説明

ロジャース RO3006 PCB 25mmil 2層浸透金回路板

高性能のロジャース RO3006PCBを紹介します 高性能のロジャース RO3006PCBを紹介します 高性能のセラミックで満たされた PTFE複合材料で設計され 優れた電気的・機械的安定性を保証します恒常的な電解特性を有するこのPCBは様々な産業における 要求の高いアプリケーションに 優れているように設計されています



主要 な 特徴
- 材料: ロジャーズ RO3006 セラミックで満たされたPTFE複合材料
- ダイレクトリ常数: 6.15 ± 0.15 10 GHz, 23°C で
- 分散因数:0.002 10 GHz, 23°C で
- 熱特性:Td > 500°C,熱伝導性は0.79 W/mK
- 水分吸収: 0.02%
- 熱膨張係数: X/Y軸: 17 ppm/°C,Z軸: 24 ppm/°C (-55 から 288 °C)



資産 RO3006 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 6.15±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 6.5 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.002 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -262 だった Z ppm/°C 10 GHz -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.27
0.15
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 105   MΩ.cm コンド A IPC25.17.1
表面抵抗性 105   コンド A IPC25.17.1
張力モジュール 1498
1293
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.02   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.86   j/g/k   計算した
熱伝導性 0.79   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55〜288°C)
17
17
24
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA   ASTM D 3850
密度 2.6   gm/cm3 23°C ASTM D 792
銅皮の強度 7.1   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



利益
- 均一な機械特性: 多層板設計に最適,特に介電常数の範囲が必要である場合.



- 低機内膨張係数: 銅の膨張に匹敵し,信頼性の高い表面に固定された組成物を確保し,温度に敏感なアプリケーションに最適です.


- 費用対効果の高い製造: 私たちの量産生産プロセスは,品質を損なうことなく,経済的なラミネート価格設定を可能にします.



PCB 仕様

- 建設:


- 銅層 1: 35 μm
- ロジャース RO3006 基板: 25ミリ (0.635mm)
- 銅層 2: 35 μm



Rogers RO3006 PCBは51.31mm x 111.92mmを測り,2つの部品で構成されており,さまざまな用途に汎用性があります. 製造仕様には,最小痕跡/スペースは5/4ミリ,最小穴サイズは0.4ミリ.完成板の厚さは0.76ミリ,完成板の銅重量は1オンス (1.4ml) の外層に厚さは20μmで,表面は耐久性向上のために浸水金で仕上げられています.



上部シルクスクリーンは白色で,下部シルクスクリーンは存在しない.上部溶接マスクは緑色で,痕跡の可視性を向上させる.信頼性を確保するために,各PCBは出荷前に100%の電気検査を受けます..



PCB 材料: セラミックで満たされたPTFE複合材料
名称: RO3006
ダイレクトリ常数: 6.15
消耗因子 0.002 10GHz
層数: 双面PCB,多層PCB,ハイブリッドPCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
ラミネート厚さ: 5ミリ (0.127mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など

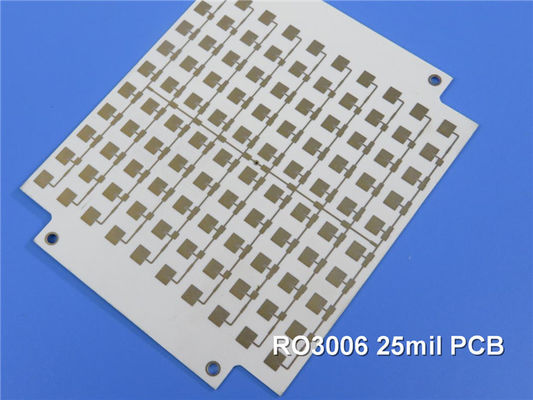

ロジャース RO3006 PCB 25mmil 2層浸透金回路板 0



アート 作品 と 基準


- アートワーク提供:ゲルバー RS-274-X
- 承認された標準:IPCクラス2
- 入手可能: 世界 規模



典型的な用途
RO3006PCBは以下に最適です



- 自動車用レーダー
- 衛星アンテナ
- 携帯電話電信システム (電源増幅器とアンテナ)
- 無線通信用のパッチアンテナ
- 直接放送衛星
- ケーブルシステムでのデータリンク
- リモートメーターリーダー
- パワーのバックプレーン



ロジャース RO3006 PCBの信頼性と性能で プロジェクトを向上させてください 要求の高いアプリケーションで卓越するために設計されています
