| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |

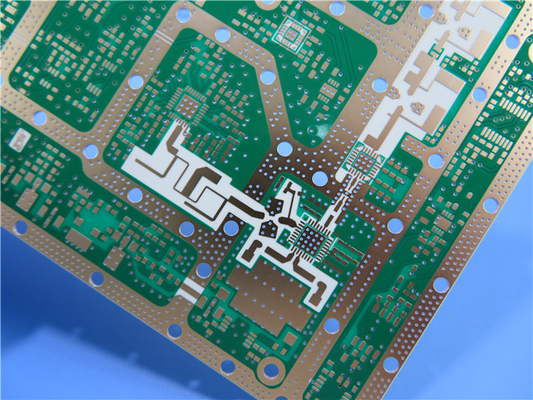

RO4534基板を使用した PCBを紹介します 厳格なアンテナ市場の要求を満たすために精巧に設計されていますRO4534ラミナットは,RO4000シリーズの成功の上に構築されていますこのセラミックで満たされた ガラス強化炭化水素材料は 制御された電解常数,低損失性能,優れたパシブインターモジュレーション (PIM) 応答マイクロストリップアンテナの用途に理想的な選択肢です
主要 な 特徴
- ダイレクトリ常数: 10 GHz で 3.4
- 消耗因子:0.0027 10 GHz で
- PIM 値:典型的な -157dBC
- 熱膨張係数 (CTE) **:
- X軸: 11 ppm/°C
- Y軸: 14ppm/°C
- Z軸: 46ppm/°C
- ガラス移行温度 (Tg): >280 °C
- 水分吸収: 0.06%
- 鉛のないプロセス互換性:はい
利点:
- 低損失,低Dkおよび低PIM応答,幅広い用途に使用
- 標準PCB製造と互換性のある熱性樹脂システム
- より大きなパネルのサイズでより大きな出力のために優れた寸法安定性
- 操作中に機械的形を維持するための均一な機械的特性
- 高熱伝導性により電力を処理する
- 銅のCTEに類似し,PCBアンテナのストレスを減らす
| 資産 | RO4534 | 方向性 | 単位 | 条件 | 試験方法 |
| 変電圧定数 プロセス | 3.4 ± 008 | Z | - | 10 GHz/23°C 2.5 GHz | IPC-TM-6502.5.5.5 |
| 消耗因子 | 0.0022 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 2 つ5.5.5 |
| 0.0027 | 10 GHz/23°C | ||||
| PIM (典型的な) | -157 | - | dBc | 反射された 43 dBm 扫描音 | Summitek 1900b PIM アナライザー |
| 介電力強度 | >500 | Z | V/ml | 0.51mm | IPC-TM-650, 2 つ5.6.2 |
| 次元安定性 | <0.3 | X,Y | mm/m (マイル/インチ) | エッチ後 | IPC-TM-650, 2 つ4.39A |
| 熱膨張係数 | 11 | X について | ppm/°C | -55〜288°C | IPC-TM-650, 2 つ4.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| 熱伝導性 | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| 水分吸収 | 0.06 | - | % | D48/50 | IPC-TM-650, 2 つ6.2.1 ASTM D570 |
| Tg | >280 | - | °C TMA | A について | IPC-TM-650, 2 つ4.24.3 |
| 密度 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 銅皮の強度 | 6.3 (1.1) | - | パウンド/イン (N/mm) | 1オンス EDC 溶接後浮遊機 | IPC-TM-650, 2 つ4.8 |
| 炎症性 | 非FR | - | - | - | UL 94 |
| 鉛のないプロセスは互換性がある | そうだ | - | - | - | - |
PCBスタックアップ
このPCBには 頑丈な2層の硬いスタックアップがあります
- 銅層 1: 35 μm
- RO4534 コア: 0.762mm
- 銅層 2: 35 μm

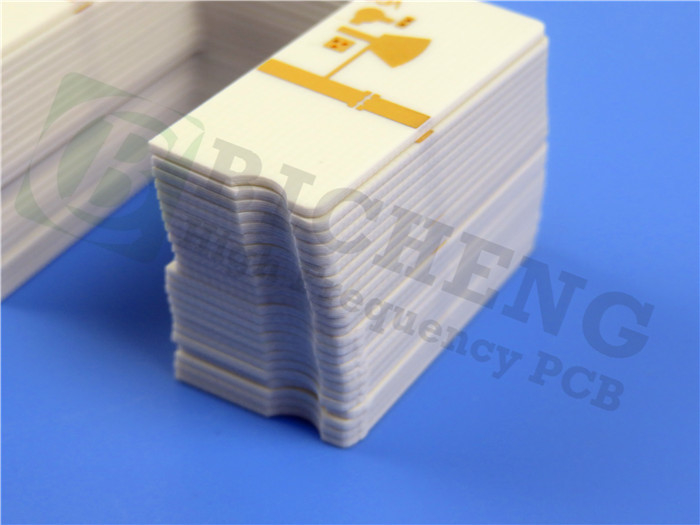

建設 詳細
PCBの寸法は 73.2 mm x 36.44 mm (± 0.15 mm) で,完成厚さは 0.8 mm.最小の痕跡/スペースは 4/4 mils で,最小の穴サイズは 0.3 mm です.外層は,1オンス (1oz) の銅の重量を持っている表面の仕上げは浸透銀で,上面は白色シルクスクリーン,下面は青色シルクスクリーン.両側には溶接マスクが適用されていない.すべてのボードは,高い品質を保証するために出荷前に100%電気テストを受けます.
| PCB 材料: | セラミックで満たされた ガラス強化炭水化物 |
| 名称: | RO4534 |
| ダイレクトリ常数: | 3.4 |
| 消耗因子 | 0.0027 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
準拠と利用可能性
- アートワーク 形式:ゲルバー RS-274-X
- 品質基準:IPC2級
- 入手可能: 世界 規模
典型的な用途
- 携帯電話インフラストラクチャの基地局アンテナ
- WiMAX アンテナネットワーク
RO4534 PCBの高度な機能を利用して 性能とコスト効率を向上させ 困難な環境でも信頼性の高い機能を確保します
|
|
