| 材料: | RT/Duroid 5880 | 層数: | 3-layer |
|---|---|---|---|
| PCBのサイズ: | 274.32mm x 179.65mm=1PCS, +/- 0.15mm | PCB 厚さ: | 1.2mm |
| 銅の重量: | 1オンス (1.4ミリ) 内側/外側層 | 表面塗装: | 液浸の錫 |
| ハイライト: | NT1 バイオリン NT2 バイオリン,3層潜水スチールPCB,1.2mm RT / デュロイド 5880 PCB |
||

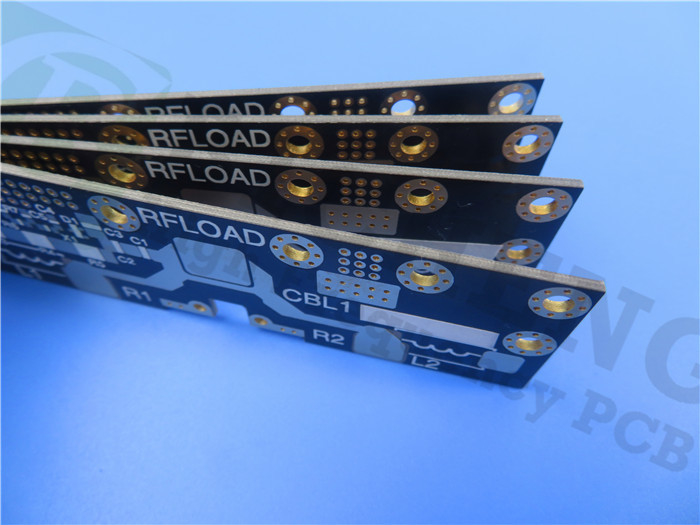

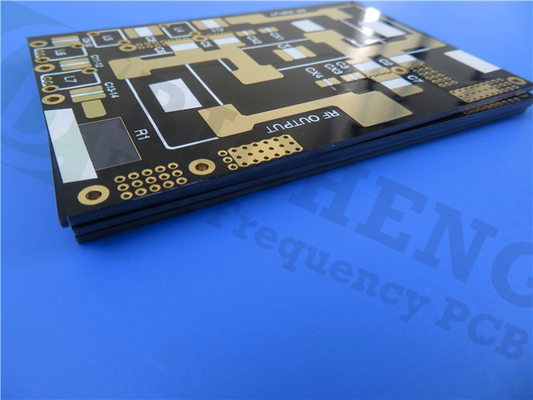

RT/デュロイド5880素材を用いた PCBを新発売しました 高周波およびブロードバンド向けに特別に設計されていますRogers RT/duroid 5880ラミナットは,ガラスマイクロファイバーで強化されたPTFE複合材である.ランダムな方向性を持つマイクロファイバーは,ダイレクトリ常数 (Dk) の均一性を維持するのに役立ちます.要求の高いRF環境に適した素材です.
主要 な 特徴
- ダイレクトリ常数: 2.2 10 GHz/23°Cで ±0.02 の狭い許容量
- 消耗因子: 10 GHz で 0.0009
- ダイレクトレクトル常数 (TCDk) の温度係数: -125 ppm/°C
- 水分吸収:0.02%で低い
- CTE (熱膨張係数)
- X軸: 31 ppm/°C
- Y軸: 48ppm/°C
- Z軸: 237 ppm/°C
- 異極性: すべての方向に一貫した性能を保証します
利益
- 統一電気特性: 幅広い周波数範囲で一貫した性能を維持します.
- 加工可能性: 特定の設計ニーズに合わせて簡単に切断,形状付け,加工できます.
- 化学耐性: 塗り刻みおよび塗装プロセスで一般的に使用される溶媒および反応剤に耐性があります.
- 耐湿性:高湿度環境に適し,信頼性を保証します.
- 確立された材料:高周波アプリケーションでよく知られている選択です
- 低電気損失: 強化されたPTFE材料の中で最も低い損失特性を提供します.
| NT1 標準値 NT1 標準値 | ||||||
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 2.20 2.20±0.02スペック |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| ダイレクトレクトル常数,ε設計 | 2.2 | Z | N/A | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 熱系数 ε | -125 | Z | ppm/°C | -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 容積抵抗性 | 2 × 107 | Z | モームcm | C/96/35/90 について | ASTM D 257 | |
| 表面抵抗性 | 3 × 107 | Z | ほら | C/96/35/90 について | ASTM D 257 | |
| 特定熱量 | 0.96.023) | N/A | j/g/k (カロリー/g/c) |
N/A | 計算した | |
| 張力モジュール | 23でテスト°C | 100 でテスト°C | N/A | MPa (kpsi) | A について | ASTM D 638 |
| 1070 (((156) | 450 ((65) | X について | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| 極限 の ストレス | 29(4.2) | 20(2.9) | X について | |||
| 27 (三)9) | 18(2.6) | Y | ||||
| 究極 の ストレス | 6 | 7.2 | X について | % | ||
| 4.9 | 5.8 | Y | ||||
| 圧縮モジュール | 710(103) | 500 (((73) | X について | MPa (kpsi) | A について | ASTM D 695 |
| 710(103) | 500 (((73) | Y | ||||
| 940(136) | 670 ((97) | Z | ||||
| 極限 の ストレス | 27(3.9) | 22(3.2) | X について | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43 (6.3) | Z | ||||
| 究極 の ストレス | 8.5 | 8.4 | X について | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 水分吸収 | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導性 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 熱膨張係数 | 31 48 237 |
X について Y Z |
ppm/°C | 0〜100°C | IPC-TM-650 2 試行錯誤した4.41 | |
| Td | 500 | N/A | °CTGA | N/A | ASTM D 3850 | |
| 密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 銅皮 | 31.2 ((5.5) | N/A | プレス (N/mm) | 1oz ((35mm) EDCフイル 溶接水面の後 |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | N/A | N/A | N/A | UL 94 | |
| 鉛のないプロセス 互換性 | そうだ | N/A | N/A | N/A | N/A | |
PCBスタックアップ
- 銅層 1: 35 μm
- NT/デロイド 5880 コア: 0.254 mm (10 mm)
- 銅層 2: 35 μm
- RO4450F プレプレグ ボンドプリー: 0.101 mm (4 ml)
- RT 硬式機 5880 コア: 0.787 mm (31 mil)
- 銅層 3: 35 μm
建設 詳細
PCBの寸法は 274.32 mm x 179.65 mm (± 0.15 mm) で,仕上げ厚さは 1.2 mm.最小の痕跡/スペースは 5/5 mils,最小の穴サイズは 0.4 mm をサポートする.完成した銅の重量は1オンス (1.4ミリ) の内側および外側層の両方において,ビアプレート厚さ20μmである.表面の仕上げは,両側にシルクスクリーンまたは溶接マスクが適用されない浸泡スチールである.すべてのボードは,品質を保証するために出荷前に100%電気テストを受けます.
準拠と利用可能性
RT/duroid 5880 PCBは,厳格な業界基準を満たすために設計され, Gerber RS-274-X フォーマットでアートワークを特徴としています.信頼性と性能を様々なアプリケーションで保証するこの製品は,世界中の顧客が利用できるように,世界中に配布されています.
典型的な用途
- 商用航空会社のブロードバンドアンテナ
- マイクロストリップとストライライン回路
- ミリメートル波の応用
- レーダーシステム
- 誘導システム
- ポイント対ポイントデジタルラジオアンテナ
RT/デュロイド 5880 PCBの優れた性能を活用して 高周波アプリケーションでの性能と信頼性を向上させ 困難な環境でも信頼性の高い動作を保証します
