| 材料: | RO3210とRO3003 | 層数: | 3-layer |
|---|---|---|---|
| PCBのサイズ: | 62.8mm x 62.8mm=1PCS, +/- 0.15mm | PCB 厚さ: | 3mm |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 液浸の錫 |
| ハイライト: | RO3210 ハイブリッドPCB,3mmハイブリッドPCB,RO3003 ハイブリッドPCB |
||

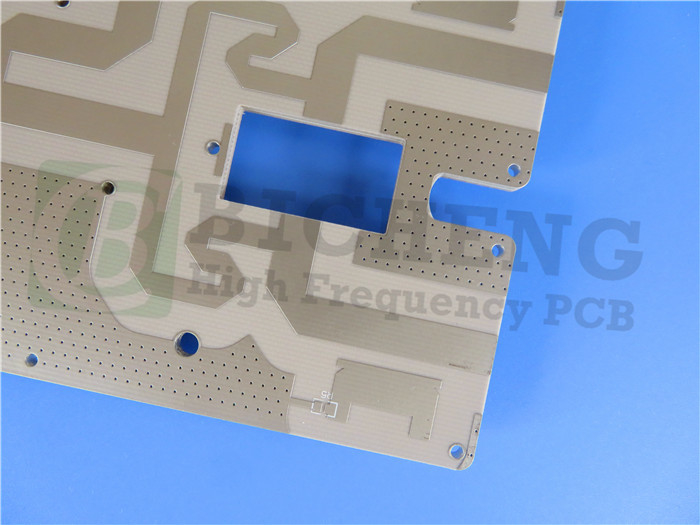

新発売のハイブリッド印刷回路板 (PCB) をご紹介します 高周波アプリケーションに設計され 性能と信頼性が卓越していますこの先進的なPCBは,ロジャーズ・RO3210とRO3003の材料を組み合わせています機械的安定性と優れた電気性能のユニークな組み合わせを提供し,幅広い要求のあるアプリケーションに理想的です.
主要 な 特徴
RO3210 材料
- 介電常数 (Dk): 10.2 ± 0.5
- 消耗因子:0.0027 10 GHz で
- 熱安定性
- 熱膨張係数 (CTE):
- XとY軸: 13ppm/°C
- Z軸: 34ppm/°C
- 分解温度 (Td): 500 °C
- 熱伝導性: 0.81 W/mK
- 炎症性評価:V0 (UL94規格)
| RO3210 典型的な値 | |||||
| 資産 | RO3210 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±05 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 10.8 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -459 について | Z | ppm/°C | 10 GHz 0°Cから100°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.8 | X,Y | mm/m | コンド A | ASTM D257 |
| 容積抵抗性 | 103 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 103 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
| 水吸収 | <0.1 | - | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 |
| 特定熱量 | 0.79 | j/g/k | 計算した | ||
| 熱伝導性 | 0.81 | W/M/K | 80°C | ASTM C518 | |
| 熱膨張係数 (−55〜288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 密度 | 3 | gm/cm3 | |||
| 銅皮の強度 | 11 | プリー | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
RO3003 材料
- ダイレクトリ常数 (Dk): 10 GHz/23°C で 3 ± 0.04
- 分散因子: 10 GHz/23°C で 0.001
- 熱安定性
- Td: > 500 °C
- 熱膨張係数:
- X軸: 17 ppm/°C
- Y軸: 16ppm/°C
- Z軸: 25ppm/°C
- 水分吸収: 0.04%
- 熱伝導性:0.5 W/mK
| RO3003 典型的な値 | |||||
| 資産 | RO3003 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.0±004 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -3 | Z | ppm/°C | 10 GHz -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.06 0.07 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 107 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 107 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 930 823 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.04 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.9 | j/g/k | 計算した | ||
| 熱伝導性 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55から288まで)°C) |
17 16 25 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 12.7 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
PCB 仕様
- スタックアップ: 3層硬いPCB
- 銅層 1: 35 μm
- ロジャース RO3003 コア: 1,524 mm (60 mm)
- RO4450F ボンドプリ: 0.101mm (4ミリ)
- ロジャース RO3210 コア: 1.27 mm (50 mm)
- 銅層 1: 35 μm
- 寸法: 62.8 mm × 62.8 mm ± 0.15 mm
- 完成板 厚さ: 3.0 mm
- 完成した銅重量: 1オンス (1,4ミリ) 外層
- 最低の痕跡/スペース: 7/9ミリ
- 最小穴の大きさ:0.4mm
厚さ: 20 μm
- 表面塗装:浸し紙
- 電気試験: 輸送前100%電気試験
応用分野
このハイブリッドPCBは,以下のような様々な高性能アプリケーションに合わせたものです.
- 自動車技術:衝突回避システムと地球定位衛星アンテナ
- 通信:無線システム,マイクロストライプパッチアンテナ,直接放送衛星
- リモートモニタリング:ケーブルシステムやリモートメーターのデータリンク
- インフラストラクチャソリューション: 電力バックプレーン,LMDS,無線ブロードバンド,ベースステーションインフラストラクチャ
品質保証
IPC-Class 2規格に準拠して製造されたこのPCBは,高い信頼性と性能を保証する.アートワークはGerber RS-274-X形式で提供されており,標準的なPCB設計ツールと互換性があります.
