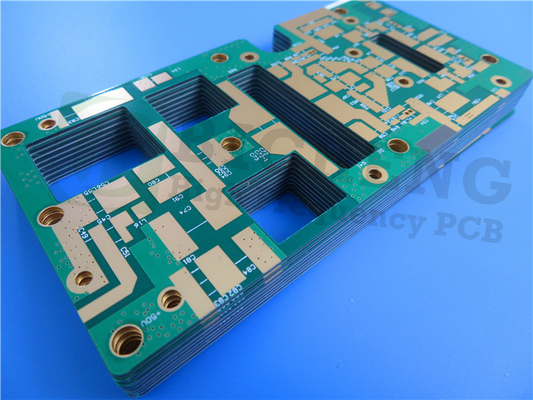

RT/デュロイド 5880 と RO4003C 材料 浸水 金 4 層ハイブリッド PCB

高性能材料、Rogers RT/duroid 5880 および RO4003C を使用して設計された、新しく出荷された 4 層プリント基板 (PCB) を紹介します。この PCB は高周波および広帯域アプリケーション向けに設計されており、優れた電気特性と信頼性を提供します。

材料の紹介

RT/デュロイド 5880
Rogers RT/duroid 5880 は、ガラスマイクロファイバーで強化された PTFE 複合材料から作られた高周波積層板です。この資料の特徴は次のとおりです。
- 低誘電率 (Dk): 10 GHz で 2.2 ± 0.02
- 低損失: 10 GHz での誘電正接 0.0009
- 均一性: ランダムに配向されたマイクロファイバーが Dk の安定性を高めます。

RO4003C
Rogers RO4003C は、以下を組み合わせた独自のガラス織物強化炭化水素/セラミック素材です。
- 誘電率 (Dk): 10 GHz で 3.38 ± 0.05
- 費用対効果: 標準的なエポキシ/ガラス処理方法を利用します。
- 低吸湿率: 0.06%、信頼性が向上します。

プリント基板仕様

スタックアップ:

銅層 1: 35 μm

RT/デュロイド 5880: 0.787 mm (31 ミル)

銅層 2: 35 μm

RO4450F プリプレグボンドプライ: 0.101 mm (4 mil)

銅層 3: 35 μm

RO4003C: 0.203 mm (8 ミル)

銅層 4: 35 μm

この PCB の寸法は 110 mm x 51 mm ± 0.15 mm、仕上げ厚さは 1.3 mm、内層と外層の両方で銅の重量は 1 オンス (1.4 ミル) です。最小トレース/スペース 4/6 ミル、最小穴サイズ 0.3 mm、ビア メッキ厚さ 20 μm をサポートします。

表面仕上げには浸漬金を使用し、上面の緑色のはんだマスクによって補完され、底面にはマスクはありません。コンポーネントのラベルを明確にするために、白いシルクスクリーンが上部に適用されます。各 PCB は出荷前に 100% 電気テストされ、高品質と信頼性が保証されます。

代表的な用途

- 民間航空会社のブロードバンド アンテナ
- マイクロストリップおよびストリップライン回路
- ミリ波アプリケーション
- レーダーシステム
- 誘導システム
- ポイントツーポイント デジタル ラジオ アンテナ

品質保証

この PCB は IPC-Class 2 規格を満たしており、Gerber RS-274-X アートワーク形式で提供されるため、業界標準の PCB 設計ソフトウェアとの互換性が保証されます。

グローバルな可用性

世界中に発送可能な当社の高度な PCB テクノロジーは、高周波アプリケーションのニーズをサポートする準備ができています。
