| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
「Rogers RO4350B PCB」のご紹介。高周波アプリケーション向けに設計された最先端のソリューションです。独自の織りガラス強化炭化水素/セラミックス製RO4350Bは、PTFE/織りガラスと同等の電気的性能を提供しながら、エポキシ/ガラス複合材の製造上の利点を維持します。この材料は、誘電率（Dk）と低損失を厳密に制御するように設計されており、従来のマイクロ波ラミネートのわずかなコストで実現できます。
RO4350Bラミネートは、特別なスルーホール処理や取り扱い手順を必要としないため、PTFEベースの材料よりも扱いやすくなっています。UL 94 V-0定格で、アクティブデバイスや高出力RF設計に最適で、信頼性と性能を保証します。
主な特徴

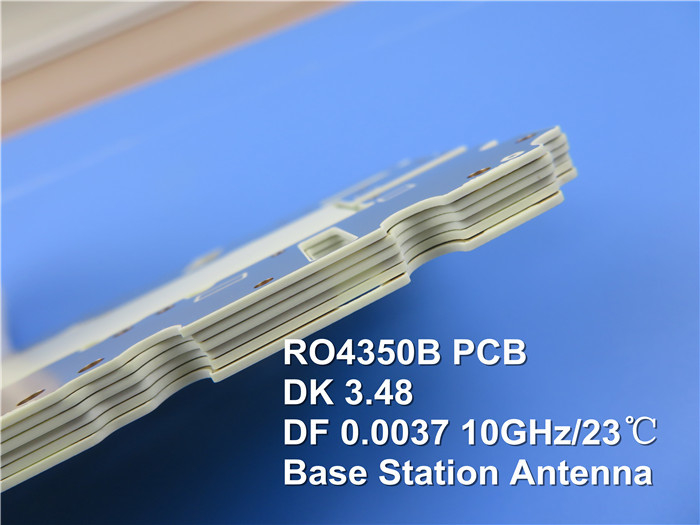

1.誘電率：10 GHz/23℃で3.48 ± 0.05。RFアプリケーションで信頼性の高い信号整合性を確保します。
2.散逸係数：10 GHz/23℃で0.0037と低く、信号損失を最小限に抑えます。
3.熱伝導率：0.69 W/m/℃。効果的な熱管理を促進します。
4.熱膨張係数（CTE）：X軸10 ppm/℃、Y軸12 ppm/℃、Z軸32 ppm/℃。優れた寸法安定性を提供します。
5.高Tg値：280℃以上。熱処理中の安定性を保証します。
6.吸湿率：0.06%と低く、さまざまな環境での信頼性を向上させます。
| RO4350Bの代表値 | |||||
| 特性 | RO4350B | 方向 | 単位 | 条件 | 試験方法 |
| 誘電率、εプロセス | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 クランプストリップライン | |
| 誘電率、ε設計 | 3.66 | Z | 8～40 GHz | 差動位相長法 | |
| 散逸係数tan、δ | 0.0037 0.0031 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| 誘電率の熱係数 | +50 | Z | ppm/℃ | -50℃～150℃ | IPC-TM-650 2.5.5.5 |
| 体積抵抗率 | 1.2 x 1010 | MΩ・cm | COND A | IPC-TM-650 2.5.17.1 | |
| 表面抵抗率 | 5.7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 絶縁破壊電圧 | 31.2(780) | Z | kV/mm(V/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 引張弾性率 | 16,767(2,432) 14,153(2,053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 引張強度 | 203(29.5) 130(18.9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 曲げ強度 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0.5 | X,Y | mm/m (mil/inch) |
エッチング後+E2/150℃ | IPC-TM-650 2.4.39A |
| 熱膨張係数 | 10 12 32 |
X Y Z |
ppm/℃ | -55℃～288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| 熱伝導率 | 0.69 | W/M/℃ | 80℃ | ASTM C518 | |
| 吸湿率 | 0.06 | % | 48時間浸漬 0.060" サンプル温度 50℃ |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23℃ | ASTM D 792 | |
| 銅箔剥離強度 | 0.88 (5.0) |
N/mm (pli) |
ソルダフロート後 1オンス。 EDCフォイル |
IPC-TM-650 2.4.8 | |
| 難燃性 | (3)V-0 | UL 94 | |||
| 鉛フリープロセス対応 | はい | ||||
B利点
1.多層基板との互換性：MLB構造に最適で、優れた寸法安定性を保証します。
2.コスト効率の高い加工：FR-4と同様の加工で、製造コストを削減します。
3.信頼性の高い熱性能：低いZ軸CTEは、熱応力下でも一貫したメッキスルーホールの品質を提供します。
PCB仕様

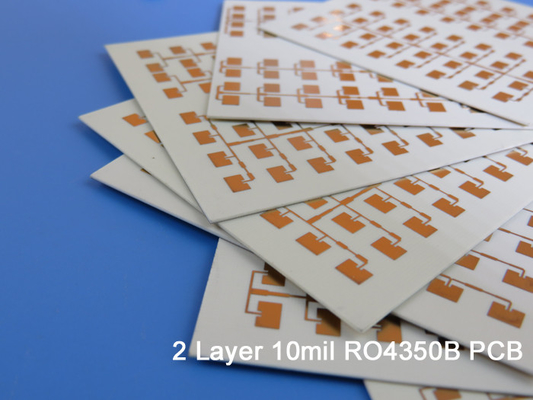

このPCBは、45 mm x 66 mmの寸法を持つ2層リジッドボードとして設計されており、公差は±0.15 mmです。厚さ0.168 mm（6.6 mil）のRogers RO4350B材料のコアを挟むように、厚さ35 µmの銅層が2層あります。完成したボードの厚さは0.25 mmで、外層の銅重量は1オンス（1.4 mil）です。
ビアメッキの厚さは20 µmに設定されており、表面仕上げはイマージョンシルバーで行われます。特筆すべきは、両面にシルクスクリーンやソルダマスクが含まれていないことです。出荷前に、各PCBは信頼性と性能を確保するために厳格な100%電気テストプロセスを受けます。
アートワークと標準
Rogers RO4350B PCBは、Gerber RS-274-Xアートワークが付属しており、IPCクラス2品質基準を満たしており、要求の厳しいアプリケーションでの信頼性と性能を保証します。
入手可能性
当社のRogers RO4350B PCBは、世界中に発送可能であり、エンジニアやデザイナーがプロジェクトでこの高度な技術に容易にアクセスできるようになります。
代表的なアプリケーション
Rogers RO4350B PCBは、以下を含む幅広いアプリケーションに最適です。
-携帯基地局アンテナおよびパワーアンプ
-RF識別タグ
-自動車レーダーシステムおよびセンサー
-衛星放送用LNB
|
|
