| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |

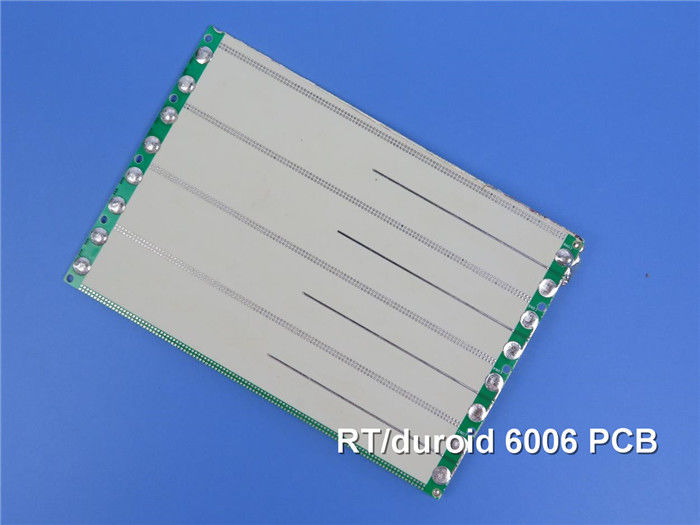

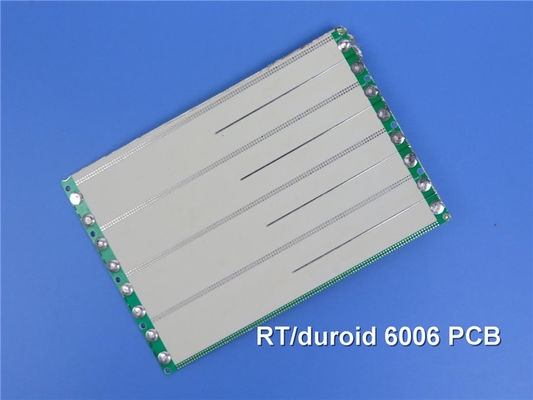

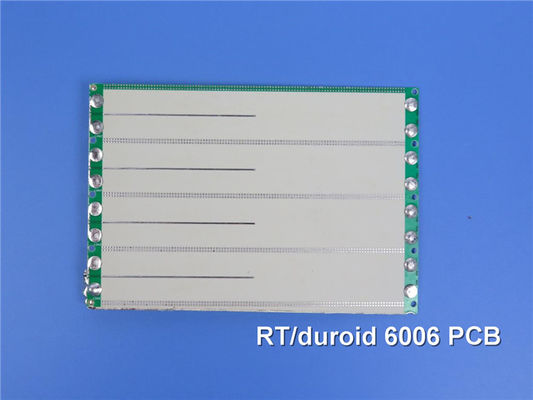

RT/Duroid 6006基板をベースにしたPCBを導入します. 高性能電子およびマイクロ波アプリケーションのために設計されています.このPCBは例外的な電解質特性を有します性能を損なうことなくコンパクト回路設計に最適化.その堅牢な構造と信頼性の高い機能は,X帯またはそれ以下で動作するアプリケーションに合わせて設計されています.
主要 な 特徴
- 材料組成: ロジャース RT/Duroid 6006 セラミック-PTFE複合材料から作られています
- 介電常数 (Dk): 6.15 ± 0.15 10 GHz/23°Cで,優れた回路性能を得る.
- 消耗因子: 10 GHz/23°Cで消耗因子0.0027で低損失,効率を保証する.
- 熱安定性: 500 °C (TGA) を超える熱分解温度.
- 耐湿性: 耐湿性は0.05%で,信頼性が向上します.
- 熱膨張係数 (CTE): X軸: 47 ppm/°C,Y軸: 34 ppm/°C,Z軸: 117 ppm/°C 次元安定性のために.
- 銅製: 標準型および逆処理された電極化銅製のフィルムで塗装されています.
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 6.15±015 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 固定したストライライン | |
| ダイレクトレクトル常数,ε設計 | 6.45 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -410 | Z | ppm/°C | -50°Cから170°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 7 × 107 | モーム.cm | A について | IPC25.17.1 | |
| 表面抵抗性 | 2 × 107 | ほら | A について | IPC25.17.1 | |
| 張力特性 | ASTM D638 (0.1/min. ストレンドレート) | ||||
| ヤングのモジュール | 627 ((91) 517 ((75) | X Y | MPa (kpsi) | A について | |
| 極限 の ストレス | 20(2.8) 17(2.5) | X Y | MPa (kpsi) | A について | |
| 究極 の ストレス | 12 から 13 4 から 6 | X Y | % | A について | |
| 圧縮特性 | ASTM D695 (0.05/分ストレッチ率) | ||||
| ヤングのモジュール | 1069 (115) について | Z | MPa (kpsi) | A について | |
| 極限 の ストレス | 54 (7.9) | Z | MPa (kpsi) | A について | |
| 究極 の ストレス | 33 | Z | % | ||
| 折りたたみのモジュール | 2634 (382) 1951 (283) | X について | MPa (kpsi) | A について | ASTM D790 |
| 極限 の ストレス | 38 (5.5) | X Y | MPa (kpsi) | A について | |
| 負荷下での変形 | 0.33 21 | Z Z | % | 24時間/50°C/7MPa 24時間/150°C/7MPa | ASTM D261 |
| 水分吸収 | 0.05 | % | D48/50°C 0.050" (1.27mm) 厚さ | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 熱伝導性 | 0.49 | W/m/k | 80°C | ASTM C518 | |
| 熱膨張係数 | 47 34 117 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 密度 | 2.7 | g/cm3 | ASTM D792 | ||
| 特定熱量 | 0.97 ((0.231) | j/g/k (BTU/ib/OF) |
計算した | ||
| 銅皮 | 14.3 (2.5) | pli (N/mm) | 溶接水面の後 | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
利益
- 回路のサイズ削減:高変電圧は,より小さな回路の設計を可能にします.
- 低損失性能: X帯のアプリケーションに最適化され,信号損失を最小限に抑える.
- 繰り返し可能な性能: εr と厚さの厳格な制御は,生産全体で一貫性を保証します.
- 信頼性: 多層ボード設計のための信頼性の高い塗装孔を特徴としています.
PCB 仕様
スタックアップ: 2層硬いPCB
銅層 1: 35 μm
NT1 ステンレス ステンレス
銅層2: 35 μm
板の寸法は 161.42 mm × 63.57 mm (± 0.15 mm) で,最小の痕跡/スペースは 4/6 mils で,最小の穴のサイズは 0.4 mm.完成板の厚さは 0.4 mm,1オンス (1オンス) の完成銅重量耐久性と性能の強さを保証する.
品質保証
RT/Duroid 6006 PCBは 送料前に100%の電気テストを受けます 品質基準が最高であることを保証します品質 に 対する この コミットメント は 顧客 に 心 の 平安 を 与える性能を徹底的に検証した製品を受け取っていることを知っていながらです
申請
RT/Duroid 6006 PCBは多用性があり,以下を含む様々な用途で使用できます.
パッチアンテナ:高性能を要するコンパクトなアンテナ設計に最適です.
衛星通信システム: 衛星技術が要求する環境に最適です
パワー増幅器: 信号損失を伴う高周波アプリケーションに対応する.
航空機衝突回避システム: 重要な航空宇宙アプリケーションに必要な信頼性を提供する.
地上レーダー警告システム:高い信頼性と性能を必要とするシステムにとって不可欠です.
| PCB 材料: | セラミック・PTFE複合材料 |
| 名称: | NT1 電気自動車 |
| ダイレクトリ常数: | 6.15 |
| 消耗因子 | 0.0027 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 25ミリ (0.635mm), 50ミリ (1.27mm), 75ミリ (1.905mm), 100ミリ (2.54mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
|
|
