| 材料: | TMM10i | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 70mm x 70mm = 1PCS, +/- 0.15mm | PCBの厚さ: | 0.254mm |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金とエッジを塗装した |
| ハイライト: | 10ml 双層浸透金PCB,TMM10i PCB,端は液浸の金PCBをめっきした |
||

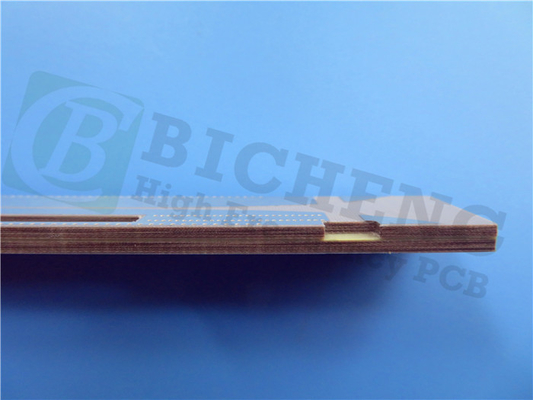

ロージャースTMM 10iPCBを紹介します 高性能のRFとマイクロ波回路のアプリケーションのために設計された 最先端の印刷回路ボードですロジャースTMM 10i同位体熱固定微波材料を使用このPCBは,プラテッドスルーホール,ストライプライン,マイクロストライプの構成で最適な信頼性のために設計されています.TMM 10i材料は,セラミックとPTFE基板の有利な性質を組み合わせています.伝統的な基板加工の複雑さなしに高品質なパフォーマンスを求めるエンジニアにとって理想的なソリューションです.
主要 な 特徴
ロジャースTMM 10i PCBは,同性電圧定数 (Dk) が9.80 ± 0である.24510 GHz で 0.0020 の 低消耗因数 を 持つ この PCB は,信号 損失 を最小限に抑え,回路 が 最高 の 性能 を 発揮 する こと を 保証 し て い ます.Dk の熱係数は -43 ppm/°K で測定される.このPCBはまた,分解温度 (Td) が425°C (TGA) で,銅に匹敵する熱膨張係数も備えています.動作中の機械的ストレスを軽減し,互換性を確保.
さらに,TMM 10i PCBは,熱伝導性が0.76 W/mkの優れたもので,要求の高いアプリケーションで熱散を向上させる.厚さ範囲で0.0015〜0.500インチ (± 0.0 mm) に利用可能である.0015 円)設計の様々な要件に対応する柔軟性を提供します.
| 資産 | TMM10i | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 9.80±0245 | Z | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | ||
| ダイレクトレクトル常数,ε設計 | 9.9 | - | - | 8GHzから40GHz | 分相長法 | |
| 消耗因子 (プロセス) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変電圧の熱系数 | -43歳 | - | ppm/°K | -55°Cから125°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 断熱抵抗 | >2000年 | - | ほら | C/96/60/95 について | ASTM D257 | |
| 容積抵抗性 | 2 × 108 | - | モーム.cm | - | ASTM D257 | |
| 表面抵抗性 | 4 × 107 | - | ほら | - | ASTM D257 | |
| 電気強度 (介電強度) | 267 | Z | V/ml | - | IPC-TM-650 方法 25.6.2 | |
| 熱特性 | ||||||
| 分解温度 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 熱膨張係数 - x | 19 | X について | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Y | 19 | Y | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Z | 20 | Z | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱伝導性 | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
| メカニカルプロパティ | ||||||
| 熱ストレス後の銅皮の強度 | 5.0 (0.9) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | |
| 折りたたみの強度 (MD/CMD) | - | X,Y | kpsi | A について | ASTM D790 | |
| 折りたたみのモジュール (MD/CMD) | 1.8 | X,Y | MPSI | A について | ASTM D790 | |
| 物理 的 な 特質 | ||||||
| 水分吸収 (2X2) | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125インチ) | 0.13 | |||||
| 特殊重力 | 2.77 | - | - | A について | ASTM D792 | |
| 固有熱容量 | 0.72 | - | J/g/K | A について | 計算した | |
| 鉛のないプロセスは互換性がある | はい | - | - | - | - | |
利益
ロジャースTMM 10i PCBは 特殊な機械性能を備えて 滑り込みや冷却に耐性があり 耐久性を高めていますその 化学 耐性 は,製造 過程 で 損傷 する こと から 守るこの材料は,電解塗装の前にナトリウムナフテナート処理を必要とせず,製造プロセスを簡素化します.
さらに,熱固性樹脂に基づいているため,信頼性の高いワイヤー結合が可能で,TMM 10i PCBは強力な電気接続を必要とするアプリケーションに理想的な選択となります.この信頼性は,性能と整合性が最重要である高周波システムにおいて極めて重要です.
PCB 仕様
この2層の硬いPCBスタックアップは以下のとおりです.
- 銅層 1: 35 μm
- ロジャースTMM10iコア: 0.381mm (15ml)
- 銅層 2: 35 μm
板の寸法は 70 mm x 70 mm (± 0.15 mm) で,さまざまな用途のためのコンパクトなソリューションを提供します.最小の痕跡/スペースは7/6ミリ,最小の穴サイズは0.4ミリです.複雑なデザインのレイアウトを可能にします完成板の厚さは0.5mmで,外層は1オンス (1.4ミリ) の完成銅重量です.
| PCB 材料: | セラミック,炭水化物,熱耐性ポリマー複合物 |
| 名称: | TMM10i |
| ダイレクトリ常数: | 9.80 ± 0245 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275ミリ (6.985mm), 300ミリ (7.62mm), 500ミリ (12.70mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透スチール,OSP,純金塗装 (金の下にニッケルがない) など |
品質保証
各PCBは出荷前に 厳格な100%電気テストを受け ユニットが最高品質基準に 準拠していることを保証します溶接しやすさと耐久性を向上させる.
申請
ロジャースTMM 10i PCBは汎用性があり,以下を含む幅広い用途に適しています.
- RFとマイクロ波回路
- パワー増幅機と組み合わせ機
- フィルターとカップラー
- 衛星通信システム
- 全球定位システム (GPS) のアンテナ
- パッチアンテナ
- 変電極化器とレンズ
- チップテスト機
結論
高性能で信頼性の高い電路板を探しているエンジニアやデザイナーにとって 優れたソリューションですそして多用途性衛星通信システムや高度なRF回路で働いていますが,TMM 10i PCBは,今日の競争力のある市場で成功するために必要な品質とパフォーマンスを提供しますロジャースTMM10iで 違いを体験して 新しい高度に プロジェクトを上げてください
