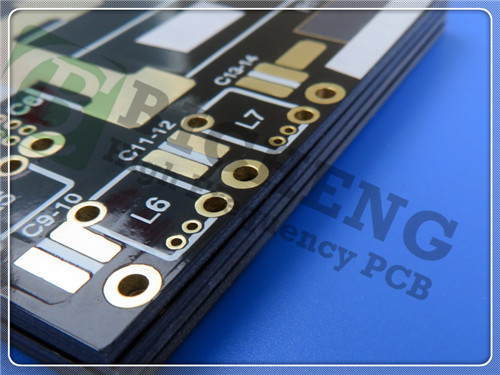

F4BTMS233 PCB 2層 40ミリ 1,016mm OSP厚さ

F4BTMS233PCBを導入します 要求の高い環境での高信頼性のアプリケーションのために設計された 優れたソリューションですF4BTMS233は材料の配列と製造プロセスにおける重要な進歩を表しています相当量のセラミクで設計され 超薄で超細いガラス繊維の布で強化された このPCBは 性能向上と 介電常数範囲を広げています航空宇宙やその他の重要な用途に理想的な選択となります.

先進的な材料組成

F4BTMS233は 特殊なナノセラミクとポリテトラフッロエチレン (PTFE) 樹脂を混合した 独特の混合物を使用しています電気磁波伝播に対するガラス繊維の負の影響を大幅に最小限に抑えるこの革新的な配列は,次元安定性を向上させ,X/Y/Zアニゾトロピを減少させながら,電解質損失を軽減します.この 材料 は,電力の 強度 を 向上 さ せる だけ で なく,熱 伝導 性 が 向上 し,熱 膨張 率 が 低い 材料 ですさらに,この材料の安定した電解温度特性により,幅広い作業条件に適しています.

主要 な 特徴

- ダイレクトリック常数 (Dk): 10GHzで2.33で,高周波アプリケーションで信頼性の高い性能を提供します.
- 消耗因子: 10GHz で 0.0010 と 20GHz で 0.0011 で,最小限のエネルギー損失を保証します.
- 熱膨張係数 (CTE):X軸35ppm/°C,Y軸40ppm/°C,Z軸220ppm/°Cで,55°Cから288°Cまで有効
-Dk の低熱系数: -122 ppm/°C, -55°C から 150°C までの安定性を維持する.
- UL-94 V0 評価: 厳格な燃やす可能性基準の遵守を保証する.
- 低水分吸収: わずか0.02%で,様々な環境での信頼性が向上します.

PCB スタックアップと施工の詳細

F4BTMS233 PCBは,次の仕様を持つ2層硬い設計を備えています.

- 銅層 1: 35 μm
- F4BTMS233 コア: 1,016 mm (40 mm)
- 銅層 2: 35 μm

板の寸法は 40 mm x 108 mm (± 0.15 mm) で,完成板の厚さは 1.1 mm です.外層には 1 oz (1.4 mils) の完成銅重量が提供されています.最適な伝導性を確保する.

追加的な施工詳細には,最小5/4ミリの痕跡/スペース,最小0.3ミリの穴の大きさ,および20μmのバイアプレート厚さが含まれます.表面の仕上げはOSP (有機溶接性保温剤)上部シルクスクリーンが白で印刷され,上部溶接マスクは鮮やかな青色で,明確な部品識別を提供します.

品質保証のため,出荷前に100%の電気テストが行われ,各PCBが最高性能基準を満たしていることを保証します.

グラフワークはGerber RS-274-X形式で提供されており,標準的な製造プロセスとシームレスな統合を容易にする.

品質保証

IPC-Class-2規格に従って製造されたF4BTMS233 PCBは,消費者電子機器および専門アプリケーションに適した適度な信頼性を保証します.この品質へのコミットメントは,一貫して厳格なパフォーマンス基準を満たす製品を保証します.

典型的な用途

F4BTMS233 PCBは,以下を含む様々な用途に最適です.

- 航空宇宙機器:高度な信頼性を要求する宇宙および客室機器に最適です.


- 微波およびRFアプリケーション:先進的な微波部品およびRFシステムに適しています.


軍事用レーダー: レーダーや精度を要求する軍事用には最適です.


- フィードネットワークと相感アンテナ:相配線アンテナと衛星通信のために設計されています.

結論

F4BTMS233PCBの優位性を発見します 高周波および高信頼性のアプリケーションで卓越するために設計されています厳格な品質基準このPCBは現代の電子機器の要求を満たす準備ができています
