商品の詳細:
お支払配送条件:
|
| 材料: | RO4003C | 層数: | 4層 |
|---|---|---|---|
| PCBのサイズ: | 49.6mm x 25.2mm=1PCS | PCBの厚さ: | 4.8mm |
| 完成したCu重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | ENEPIG |
| ハイライト: | 4.8mm 多層回路PCB,ENEPIG 多層回路PCB,4層のRO4003CPCB |
||
高周波のアプリケーションがますます重要になってきている時代に,信頼性と革新性の高い回路板ソリューションの需要はかつてないほど大きい.ロジャース RO4003C 高周波PCBこの記事では,RFマイクロ波回路,マッチングネットワーク,制御インピーダンスの送電線の厳格な要求に応えるように設計された画期的な製品です.給付金高周波電子機器の景観を変革する可能性を示しています.
RO4003Cを理解する:回路板材料の新しい時代
RO4003Cは 独占の織物ガラス強化炭化水素/セラミクで作られていますPTFE/織物ガラスの電気性能特性とエポキシ/ガラスの製造可能性のユニークな混合物この革新的な構造により,低損失の材料が生まれ,回路製造におけるコスト効率を維持しながら高周波アプリケーションのニーズを満たします.
RO4003C の主要特徴
介電性能:RO4003Cは,10 GHzで3.38 ± 0.05の介電常数を有し,信号の歪みを最小限に抑え,伝送品質を向上させる.これは,信号の整合性が極めて重要なアプリケーションにとって特に有利です..
低分散因数: 10 GHz で 0.0027 の分散因数で,RO4003C は効率的な信号伝播を保証します.常用回路板のラミナットは不足している高周波環境に理想的です.
熱安定性:このPCBは,熱伝導性が0.71W/m/°Kであり,ガラスの移行温度 (Tg) は280°Cを超える.このような特性により,RO4003Cは,性能を損なうことなく,高温耐える.
制御された熱膨張係数 (CTE):この材料は,銅にマッチしたCTEを備えており,値が11ppm/°C (X軸) と14ppm/°C (Y軸) である.部品の熱圧を最小限に保ちますハイブリッド設計の信頼性を向上させる.
低水分吸収: 湿度吸収率は0.06%で,RO4003Cは時間とともに性能を低下させる環境要因に耐える.
| 資産 | RO4003C | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.38±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.55 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +40 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.7 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 4.2 × 109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 19650 2 850 19450 (2,821) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 139 (※20.2) 100 (※14.5) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.3 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 11 14 46 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 1.05 (6.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | N/A | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
PCBの構造と仕様

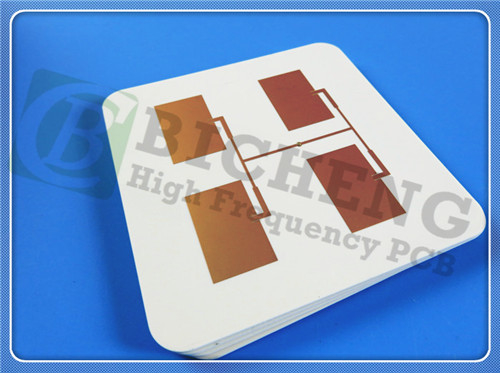

RO4003Cのこの4層の硬いPCBスタックアップは,高周波アプリケーションで最適な性能のために精巧に設計されています.主要な構造詳細には以下が含まれます:
板の寸法: 65 mm × 65 mm ± 0.15 mm
最小の痕跡/スペース: 7/8ミリ,高密度の設計を可能にします.
完成板 厚さ: 4.8 mm,様々な用途に耐久性を提供します.
表面塗装: ENEPIG,溶接しやすさと耐腐蝕性を向上させる.
この構造は,RO4003Cが高度な電子システムの要求に対応するのに十分に装備されていることを保証します.
申請
RO4003C 高周波PCBは,以下を含む幅広い用途に最適です.
商用航空会社のブロードバンドアンテナ
マイクロストライプとストライプライン回路
ミリメートル波の応用
レーダーシステム
ガイドシステム
ポイント対ポイントデジタルラジオアンテナ
利用可能性
RO4003C高周波PCBは,世界中で利用可能で,IPC-Class-2規格に準拠しています.このPCBは,エンジニアと製造業者にとって信頼性の高い選択であり,彼らのRFマイクロ波回路とマッチングネットワークのための高性能ソリューションを探しています.
