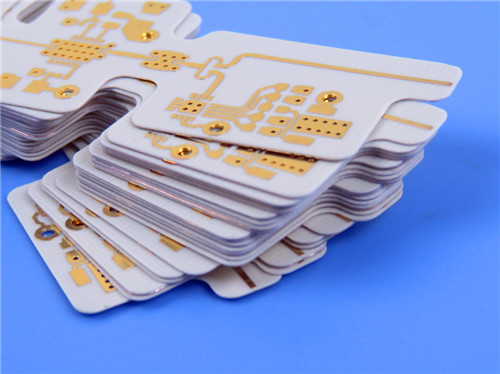

双面PCB TFA300 10ml 0.254mm 浸透金仕上げ

双面PCB TFA300 10ml 0.254mm 浸透金仕上げ

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS 毎月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB 材料:
TFA300 コア - 0.254mm (10mil)
層数:
2層
PCBのサイズ:
65mm x 51mm=1PCS, +/- 0.15mm
PCBの厚さ:
0.3mm
銅の重量:
1オンス (1.4ミリ) 内側/外側層
表面塗装:
浸水金
溶接マスク:
違う
シルクスクリーン:
違う
ハイライト:

両面PCB

,

10ミリ PCB

,

浸透金仕上げPCB

製品説明

TFA300 双面PCBを紹介します 高周波と高信頼性のアプリケーションのために設計された 最先端のソリューションですこのPCBは,航空宇宙などの産業の厳格な要求を満たすために特別に設計されています性能と安定性が第一に求められている.



PCBの構造と仕様



材料の組成
TFA300 PCBは PTFE樹脂と特別に作られたセラミクスを組み合わせたユニークな複合材料を用いて作られています.この革新的なアプローチは,伝統的なガラス繊維を排除します.重要な利点がいくつかあります:



- 特殊な電気特性: ガラスの繊維が存在しないため,電圧不全は最小限に抑えられ,優れた信号の整合性が確保されます.



- 熱管理の強化:高熱伝導性0.6W/mkは,熱を効率的に散布し,厳しい条件でも最適な性能を維持します.



身体 的 な 特徴

- 層数:このPCBは2層構造で,空間を最適化し,強力な電気性能を提供します.



- 寸法: 65mm x 51mm で ±0.15mm の精度許容度で,このPCBはコンパクトで汎用的です.



- 完成板厚さ: 0.3mm で,PCB は構造的整合性を保ちながら軽量です.



- 銅重量:外層は,完成した銅重量は1オンス (1.4ミリ) で,優れた導電性を保証します.



双面PCB TFA300 10ml 0.254mm 浸透金仕上げ 0



電気仕様
- 最小の痕跡/スペース:設計では,密集した部品を統合できるように,最小の痕跡とスペースは5/7ミリです.



最小の穴の大きさ:小径は0.3mmくらいで,高度な回路設計をサポートします.



- 層間の信頼性の高い接続を確保するために,20μmの層の厚さを使用します.



品質保証
IPC-Class-2規格で製造された各PCBは,出荷前に機能性と信頼性を確保するために厳格なテストを受けます.この品質へのコミットメントは,重要な環境でのアプリケーションにとって極めて重要です.



アドバンスト機能



ダイレクトリック特性
TFA300材料は,10GHzで3.0±0.04の介電常数 (Dk) を示し,高周波アプリケーションに理想的です.40GHzで信号の整合性が保たれていることを保証します送信中の損失を減らす.



熱特性
介電常数 (TCDK) の熱係数は -8ppm/°Cで測定され,55°Cから150°Cの広い温度範囲で優れた安定性を提供します.この安定性 は,異なる 熱条件 に 直面 する アプリケーション に は 必須 です..



水分吸収
湿度吸収率はわずか0.04%で,TFA300 PCBは様々な環境環境で信頼性のある動作をするために設計されており,劣化リスクは最小限に抑えます.



典型的な用途

TFA300 PCBは,以下を含む様々な用途に適しています.



- 航空宇宙機器:機内システムや高度な信頼性を要求する重要な航空宇宙アプリケーションに最適です.



- マイクロ波とアンテナ: 段階感知性アンテナおよび精密な信号処理を必要とする他のマイクロ波アプリケーションをサポートします.



- レーダーシステム: 材料の低損失特性から利益を得て,早期警告および空中レーダーシステムに有効です.



- 段階式配列アンテナ: 効率的な信号処理を保証する,高度なビーム形成ネットワークと衛星通信を容易にする.



- パワーアンプ:高電力アプリケーションでのパフォーマンスを最適化し,全体的なシステム効率を向上させます.



結論
TFA300 PCBは PCB 技術の重要な進歩であり,高周波アプリケーションで卓越した性能と信頼性を提供しています.厳格な品質保証現代の電子機器の課題に直面するエンジニアやデザイナーにとって理想的な選択です



世界中に利用可能で,TFA300 PCBは,最も要求の高いプロジェクトをサポートする準備ができています.さらなる問い合わせや注文のために,私たちの販売チームに連絡してください.この最先端の製品で プロジェクトの目標を達成するのを期待しています.



双面PCB TFA300 10ml 0.254mm 浸透金仕上げ 1
