| MOQ: | 1個 |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |

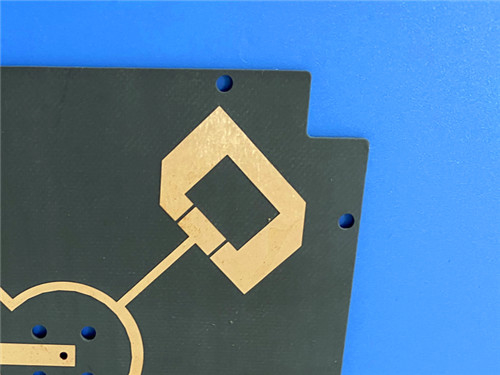

高性能の3層PCBを 発表します 先進的なF4BM265素材で作られていますこのPCBは,特に様々な高周波アプリケーションの厳格な要求を満たすために設計されています優れた信頼性と性能を保証します
PCB 製造
このPCBは,次の主要な構造特性が特徴です.
- 材料:F4BM265
- 層: 3つの層からなる
- 寸法: 168mm x 168mm,容積は ±0.15mm
- 痕跡と空間:最低6/8ミリ
- 穴の大きさ:最小直径0.4mm
- ブラインド・バイアス:
- 厚さ: 6.2mmの完成板厚さ
- コッパーの重量:内層と外層の両方に1オンス (1.4ミリ)
- 塗装経由: 厚さ 20 μm
- 表面仕上げ: 裸銅
- シルクスクリーン:
- 溶接マスク:
- 試験: 送料前に100%電気テストを受けます
これらの仕様は,様々なアプリケーションで卓越した性能と信頼性を提供するために設計されています.
PCB スタックアップ 構成
このPCBは,2層の硬い設計を含む堅牢なスタックアップを備えています.構成は以下のとおりです.
銅_層_1 - 35 μm
F4BM265コア - 3.0mm (118mil)
銅_層_2 - 35 μm
絆の約束
F4BM265コア - 3.0mm (118mil)
銅_層_3 - 35 μm
この構造は高周波アプリケーションにとって不可欠な 優れた電気性能と熱管理を 提供するように設計されています
アート 作品 と 品質 基準
このPCBの設計図は Gerber RS-274-X フォーマットに従っており,正確な製造と組み立てを可能にします. IPC-Class-2 品質基準に準拠して,各ボードは厳格な業界要件を満たすために生産されています信頼性を確保する.
F4BM265への紹介
F4BMシリーズのラミナットは,ガラス繊維の布,ポリテトラフッロエチレン樹脂,PTFEフィルムを科学的に組み合わせて作られています.F4BM265は電気性能を向上させる介電常定の範囲が広く,介電損失が少なく,隔熱抵抗が高く,安定性が向上する.この材料は,同様の外国製品を効果的に置き換えることができます..
F4BMとF4BMEは同じ介電層を共有しているが,銅ホイルの組み合わせで異なる.パッシブ・インターモジュレーション (PIM) 性能を必要としないアプリケーションに適しているこれとは対照的に,F4BMEはリバース トリートメント フィルム (RTF) を利用し,優れた PIM 特性,より正確なライン制御,より低い導体損失を提供します.
F4BM265の特徴
F4BM265材質は,使用性を高めるいくつかの重要な機能を提供しています.
ダイレクトリ常数 (Dk): 10 GHz で 2.65 ± 0.05
分散因子: 10 GHz で 0.0013 20 GHz で 0.0018
変電常分の温度係数 (TCDK): -100ppm/°C (温度範囲: -55°Cから150°C)
CTE (熱膨張係数)
X軸: 14ppm/°C
Y軸: 17 ppm/°C
Z軸: 142 ppm/°C (温度範囲: -55°Cから288°C)
熱伝導性: 0.36 W/mk
水分吸収: 0.08%
これらの特性により,F4BM265材料は高周波アプリケーションに特に適しており,低損失と強化された次元安定性を保証します.
典型的な用途
このPCBは様々な用途に適しています.
マイクロウェーブ,RF,レーダーシステム:高周波通信機器に最適です.
段階シフト器と受動部品: 効率的な信号処理に不可欠です.
パワーディバイダー,コップラー,コンバインヤー: 効果的な信号配送に不可欠です.
フードネットワークとフェーズ配列アンテナ: 先進的なレーダーと衛星通信に不可欠です
衛星通信:様々な通信技術に対応する.
基地局アンテナ:モバイル・ワイヤレス通信インフラストラクチャに組み込まれています.
結論
このPCBは耐久性のある構造,優れた電気性能,そして汎用性により 高周波回路板に依存する産業の 変化する需要を満たす準備ができています
詳細や注文の場合は 営業チームに連絡してください.
|
|
