TLY-5 両面 RF PCB 125mil 1OZ 浸漬金

TLY-5 両面 RF PCB 125mil 1OZ 浸漬金

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: Vacuum bags+Cartons
配達期間: 8-9 working days
決済方法: T/T
供給能力: 5000PCS per month
詳細情報
Place of Origin
China
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB material:
TLY-5
Layer count:
2 layers
PCB thickness:
3.2mm
PCB size:
106mm x 48.5 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Immersion gold
ハイライト:

両面 RF PCB 基板

,

125mil 浸漬金 PCB

,

1OZ RF PCB 基板

製品説明

TLY-5材料を使用して専門的に設計された、高性能2層リジッドPCBをご紹介します。このPCBは精度と信頼性のために設計されており、自動車用レーダー、衛星通信、航空宇宙技術など、幅広い用途に最適です。



このPCBのスタックアップは次のとおりです:



- 銅層1: 35 μm

- TLY-5コア: 3.175 mm (125 mil)

- 銅層2: 35 μm



PCBの詳細

パラメータ 仕様
ベース材料 TLY-5
層数 2層
基板寸法 106mm x 48.5mm ± 0.15mm
最小トレース/スペース 7/7 mils
最小穴径 0.4mm
ブラインドビア なし
完成基板厚 3.2mm
完成Cu重量 外層1oz (1.4 mils)
ビアめっき厚 20 μm
表面処理 イマージョン金
トップシルクスクリーン なし
ボトムシルクスクリーン なし
トップソルダーマスク なし
ボトムソルダーマスク なし
電気試験 出荷前に100%電気試験を実施



TLY-5材料の特長と利点



誘電特性

TLY-5ラミネートは、10 GHz/23℃で2.2の誘電率と0.02の厳しい許容誤差を示します。この安定性は、高周波アプリケーションにおいて、信号損失を最小限に抑えるために不可欠です。



低損失正接

10 GHzでわずか0.0009の損失正接を持つTLY-5は、エネルギー損失を最小限に抑え、自動車用レーダーや電気通信などの高周波アプリケーションに最適です。



耐湿性

このPCBは、わずか0.02%の吸湿率を特徴とし、剥離のリスクを大幅に低減し、さまざまな環境条件下での長期的な信頼性を確保します。



熱膨張係数 (CTE)

TLY-5のCTE値は、電子アプリケーション向けに最適化されています:



- X軸: 26 ppm/℃

- Y軸: 15 ppm/℃

- Z軸: 217 ppm/℃



これらの指標は、熱応力下でもPCBがその完全性と性能を維持することを保証します。

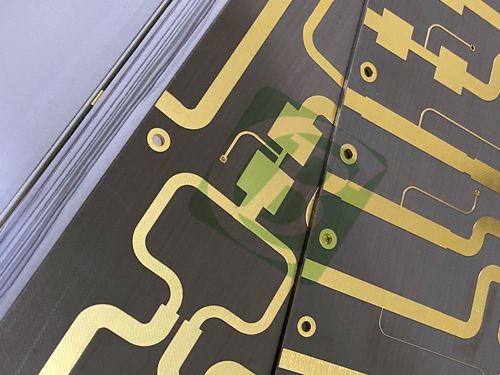

TLY-5 両面 RF PCB 125mil 1OZ 浸漬金 0



代表的な用途

このPCBの汎用性により、以下を含むさまざまな高性能アプリケーションに適しています:



- 自動車用レーダー: 過酷な環境下での高速データ処理と信頼性。

- 衛星およびセルラー通信: 信号の完全性と性能に不可欠。

- パワーアンプ: コンパクトな設計における効率的な電力管理をサポート。

- 低ノイズブロックコンバーター (LNB)、低ノイズアンプ (LNA)、低ノイズコンバーター (LNC): 信号増幅と処理に不可欠。

- 航空宇宙: 信頼性と性能に関する厳しい要件を満たしています。

- Ka、E、Wバンドアプリケーション: 高度な通信技術をサポート。



コンプライアンスと規格

このPCBはIPC-Class-2規格に準拠しており、信頼性と品質に関する業界ベンチマークを満たしていることを保証します。アートワークはGerber RS-274-X形式で提供されており、製造プロセスへのシームレスな統合が可能です。



グローバルな可用性

このPCBは世界中で出荷可能であり、世界中のメーカーやエンジニアが利用できます。



結論

このTLY-5構造の2層リジッドPCBは、最新の電子アプリケーションの要求を満たすように調整された高性能ソリューションです。その優れた材料特性、正確な仕様、および厳格なテストにより、信頼性と性能を求めるエンジニアやメーカーにとって理想的な選択肢となります。当社のPCBを選択することで、製品とアプリケーションを強化する、耐久性と効率性に優れたソリューションに投資することになります。



TLY-5 両面 RF PCB 125mil 1OZ 浸漬金 1
