| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

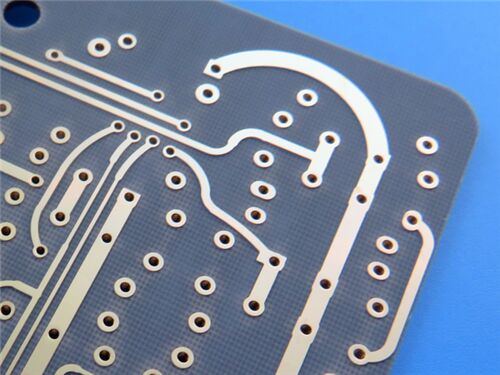

この2層の硬い双面PCBは,特に高性能マイクロ波,RF,レーダーシステムのために設計されており,Wangling F4BM220ラミナットを利用しています.材料の優れた電気性能を活用します高周波信号伝送の厳格な要求を満たすため,高い隔熱耐性と優れた性能安定性.
PCB 仕様
| パラメータ | 詳細 |
| 層数 | 2層 (双面,硬い構造) |
| 基礎材料 | Wangling F4BM220 (ガラス繊維の布,ポリテトラフルーロエチレン樹脂,ポリテトラフルーロエチレンフィルムから成るラミネート) |
| 板の寸法 | パーツ1枚あたり51mm × 67mm (1PCS),容積 ±0.15mm |
| 最小の痕跡/空間 | 5ミリ (痕跡) /8ミリ (空間) |
| 穴の最小サイズ | 0.3mm |
| バイアス | ブラインドバイアスなし;総バイアス:17;バイアス塗装厚さ:20 μm |
| 完成板の厚さ | 0.6mm |
| 完成した銅重量 | 外層用には1オンス (1.4ミリ) |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 上層にはシルクスクリーンがない.下層にはシルクスクリーンがない. |
| 溶接マスク | 上層に溶接マスクがない.下層に溶接マスクがない. |
| 品質保証 | 輸送前100%の電気テスト |
PCB スタックアップ
| 層名 | 材料 | 厚さ |
| 上層 (Copper_layer_1) | 銅 | 35 μm |
| 基板層 | F4BM220 コア | 0.5mm |
| 下層 (Copper_layer_2) | 銅 | 35 μm |
F4BM220 材料 紹介
ワングリングのF4BM220ラミナットは,科学的に製成され,ガラス繊維布,ポリテトラフルーロエチレン樹脂,ポリテトラフルーロエチレンフィルムの組み合わせで厳格に圧迫して作られています.F4B220と比較して電気性能が向上しています主に低電圧損失,高保温耐性,安定性の向上により,類似した外国製品の代替が可能である.
F4BM220とF4BME220は同じ介電層であるが,異なる銅ホイール組み合わせを有する.F4BM220はED銅ホイールと組み合わせられ,PIM要件のないアプリケーションに適している.F4BME220は,逆処理された銅製フィルム (RTF) と組み合わせられています.ポリテトラフッロエチレンとガラス繊維布の比率を調整することで,F4BM220とF4BME220は,電解常数の正確な制御を達成します, 低損失と強化された次元安定性を提供する.より高い電解常数は,より高い繊維の比率に対応し,よりよい次元安定性をもたらします.低温膨張係数温度漂移が改善され,介電質損失がわずかに増加しました
主要な 材料 特徴
| 特徴 | 仕様/説明 |
| 変電常数 (Dk) | 2.2 ± 0.04 10GHzで |
| 消耗因子 | 0.001 10GHzで |
| 熱膨張係数 (CTE) | X軸: 25ppm/°C; Y軸: 34ppm/°C; Z軸: 240ppm/°C (−55°Cから288°C) |
| Dk の熱係数 | -142ppm/°C (−55°Cから150°C) |
| 水分吸収 | ≤0.08% |
| 炎症性評価 | UL-94 V0 |
| 層構造 | F4BM220コアと両側35μmの銅層の2層硬い構造 |
| 表面塗装 | 浸し金,優れた溶接性と耐腐蝕性を保証する |
| シルクスクリーンと溶接マスク | 両層にシルクスクリーンや溶接マスクがない 特定のアプリケーション要件に適応 |
| 銅製のフィルムマッチング | ED銅製のフィルムと組み合わせ,PIM要件のないアプリケーションに適しています. |
主要 な 利点
精密な介電常量制御: ポリテトラフッロエチレンとガラス繊維の比率を調整し,低損失と寸法安定を均衡させることで達成される.
安定性向上: F4B220と比較して絶縁耐性向上と安定した性能,さまざまな環境で信頼性の高い動作.
低環境感度:湿度 ≤0.08%で,湿度下での性能低下を最小限に抑える.
費用対効果の良い代替品: 競争力のあるコストで優れた性能を提供して,類似した外国製品を代替することができます.
安全かつ信頼性: UL-94 V0 炎症性評価は,電子アプリケーションの厳格な安全基準を満たしています.
品質基準と利用可能性
品質基準: IPC-Class-2 に準拠し,厳格な製造要件により一貫した信頼性の高い性能を保証する.
提供可能性: 全世界で提供され,間に合う配達と効率的な販売後サポート.
典型的な用途
- マイクロ波,RF,レーダーシステム
- 変相機
- パワーディバイダー,コップラー,コムバイナー
- フィードネットワーク
- 段階感知アンテナ,段階配列アンテナ
- 衛星通信
- 基地局アンテナ
概要
Wangling F4BM220素材の2層硬いPCBは,マイクロ波,RF,レーダーアプリケーションに合わせた高性能ソリューションです.優れた電気性能 (低ダイレクトリック損失) を組み合わせることで,高保温耐性) F4BM220の浸水金表面仕上げとIPCクラス-2規格の適合,安定した高周波信号伝達と信頼性の高い動作を効果的に保証しますグローバルに利用可能であり,類似した外国製品の代替能力により,衛星通信,ベースステーションアンテナ,そして様々な高精度RFシステム.
|
|
