| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

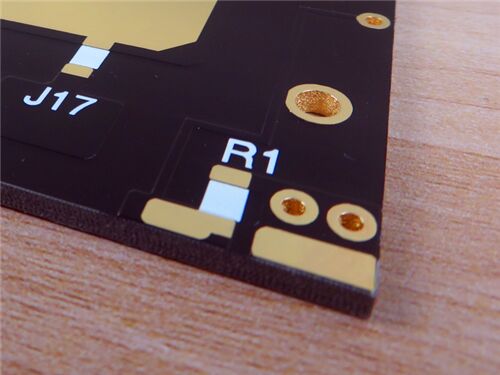

この2層リジッドPCBは、Wangling F4BTM350ラミネートをベース材料として使用し、高性能マイクロ波、RF、およびレーダーシステム向けに設計されています。F4BTM350材料は、高誘電率、低損失のナノセラミックスを統合しており、PCBに優れた電気的および熱的特性を与えます。このPCBは、衛星通信や基地局アンテナなどの精密RFアプリケーションにおける高周波信号伝送の厳しい要件を確実に満たします。
PCB仕様
| パラメータ | 詳細 |
| 層数 | 2層（リジッド構造） |
| ベース材料 | Wangling F4BTM350（ガラスクロス + ナノセラミック充填 + ポリテトラフルオロエチレン樹脂） |
| 基板寸法 | 328mm × 84.08mm/枚（1PCS）、許容差 ±0.15mm |
| 最小トレース/スペース | 5 mils（トレース）/ 7 mils（スペース） |
| 最小穴径 | 0.4mm |
| ビア | ブラインドビアなし; 総ビア数: 68; ビアめっき厚: 20 μm |
| 完成基板厚 | 3.1mm |
| 完成銅重量 | 外層用1oz（1.4 mils） |
| 表面処理 | イマージョン金 |
| シルクスクリーン | トップ層に白; ボトム層にシルクスクリーンなし |
| ソルダーマスク | トップ層に黒; ボトム層にソルダーマスクなし |
| 品質保証 | 出荷前に100%電気試験を実施 |
PCBスタックアップ
| 層名 | 材料 | 厚さ |
| トップ銅層（Copper_layer_1） | 銅 | 35 μm |
| 基板コア | F4BTM350コア | 3.048mm（120 mil） |
| ボトム銅層（Copper_layer_2） | 銅 | 35 μm |
F4BTM350 材料紹介
WanglingのF4BTM350ラミネートは、ガラスクロス、ナノセラミック充填、ポリテトラフルオロエチレン樹脂の科学的配合により製造され、厳格なプレスプロセスを経て製造されています。 F4BM誘電層をベースに、この材料は高誘電率、低損失のナノセラミックスを組み込んでおり、誘電率、耐熱性、絶縁抵抗、熱伝導率を大幅に向上させると同時に、熱膨張係数を低減し、低損失特性を維持しています。
F4BTM350とF4BTME350は同じ誘電層を共有していますが、銅箔のマッチングが異なります。F4BTM350はED銅箔と組み合わされており、PIM要件のないアプリケーションに適しています。F4BTME350は、逆処理（RTF）銅箔を使用しており、優れたPIM性能、より正確なライン制御、およびより低い導体損失を提供します。
主な材料l特徴
| 特徴 | 仕様/説明 |
| 誘電率（Dk） | 10GHzで3.5 ± 0.07 |
| 誘電正接 | 10GHzで0.0025 |
| 熱膨張係数（CTE） | X軸: 10 ppm/°C; Y軸: 12 ppm/°C; Z軸: 51 ppm/°C（-55°C～288°C） |
| Dkの温度係数 | -60 ppm/°C（-55°C～150°C） |
| 吸水率 | ≤0.05% |
| 難燃性評価 | UL-94 V0 |
| 比較トラッキング指数（CTI） | >600V、グレード0 |
| 銅箔のマッチング | ED銅箔と組み合わせ（非PIMアプリケーションに適しています） |
| 表面処理の利点 | イマージョン金は、優れたはんだ付け性と耐食性を保証します |
主な利点
優れた高周波性能: 高Dk（3.5±0.07）と低誘電正接（10GHzで0.0025）により、安定した効率的な高周波信号伝送を保証します。
優れた熱安定性: 低CTE（X:10 ppm/°C、Y:12 ppm/°C）と優れた耐熱性により、熱サイクル下での寸法安定性を保証します。
高い絶縁信頼性: CTI >600V（グレード0）と高い絶縁抵抗により、過酷な電気環境での安全な動作を可能にします。
低い環境感度: 吸水率 ≤0.05% により、湿潤条件下での性能劣化を最小限に抑えます。
安全で準拠: UL-94 V0難燃性評価とIPC-Class-2準拠により、厳格な業界の安全性と品質基準を満たしています。
品質基準と可用性
品質基準: IPC-Class-2に準拠しており、厳格な製造プロセス管理と出荷前の100%電気試験を通じて、一貫した製品品質を保証します。
可用性: グローバルな供給をサポートし、世界中のお客様へのタイムリーな納品と効率的なアフターサービスを可能にします。
代表的なアプリケーション
マイクロ波、RF、およびレーダーシステム
位相シフター
電力分配器、カプラー、コンバイナー
フィードネットワーク
位相敏感アンテナ、フェーズドアレイアンテナ
衛星通信
基地局アンテナ
概要
Wangling F4BTM350 PCBは、精密RFアプリケーション向けに設計された高性能で信頼性の高いソリューションです。材料の優れた電気的・熱的特性、厳格な品質管理、およびグローバルな供給能力により、マイクロ波、衛星通信、基地局分野における高周波信号伝送の厳しい要件を効果的に満たし、お客様に費用対効果が高く信頼できるPCBオプションを提供します。
|
|
