商品の詳細:
|
| 基材: | RF-10 | レイヤーカウント: | 2層 |
|---|---|---|---|
| PCBの厚さ: | 0.75mm | プリント基板のサイズ: | 90mm×70mm |
| シルクスクリーン: | いいえ | はんだマスク: | いいえ |
| 銅重量: | 1オンス（1.4ミル） | 表面仕上げ: | 浸漬ゴールド |
| ハイライト: | 回路基板 RF-10 PCB,1OZ RF-10 PCB,高信頼性 RF-10 PCB |
||

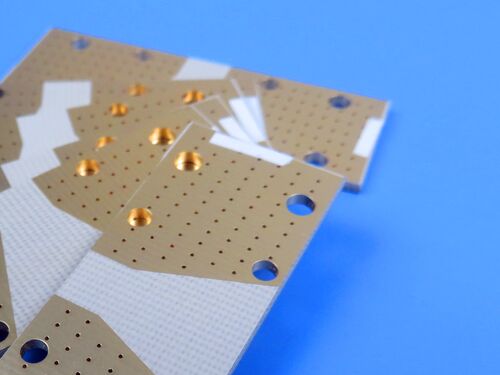

基材としてRF-10銅層ラミネートを使用し,この2層硬いPCBは高性能RFアプリケーションに合わせられています.RF-10はセラミックで満たされたPTFE低散布因数と優れた次元安定性を持つPCBを備えています高周波信号伝送の厳格な要件を正確に満たす,マイクロストライプパッチアンテナとGPSアンテナシステムを含む.
PCB 仕様
| パラメータ | 詳細 |
| 層数 | 2層 (硬い構造) |
| 基礎材料 | RF-10 (セラミックで満たされたPTFE+織物ガラス繊維銅層ラミネート) |
| 板の寸法 | パーツ1枚あたり90mm × 70mm (1PCS),許容量は±0.15mm |
| 最小の痕跡/空間 | 6ミリ (痕跡) / 6ミリ (空間) |
| 穴の最小サイズ | 0.3mm |
| バイアス | ブラインドバイアスなし バイアスの合計: 44 バイアス塗装厚さ: 20 μm |
| 完成板の厚さ | 0.75mm |
| 完成した銅重量 | 1オンス (1.4ミリ) |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 上層にはシルクスクリーンがない.下層にはシルクスクリーンがない. |
| 溶接マスク | 上層に溶接マスクがない.下層に溶接マスクがない. |
| 品質保証 | 輸送前に実施された100%電気試験 |
PCB スタックアップ
| 層名 | 材料 | 厚さ |
| 上層銅層 (Copper_layer_1) | 銅 | 35 μm (1oz) |
| 基板コア | RF-10コア | 0.635mm (25ミリ) |
| 下の銅層 (Copper_layer_2) | 銅 | 35 μm (1oz) |
RF-10 材料 紹介
RF-10銅層ラミナートは,セラミックで満たされたPTFEと織物繊維の複合材料である.RF-10は高い介電常量と低い消耗因子の利点がある.薄い織物繊維ガラス強化は,多層回路の操作の容易さと改善された寸法安定性のために,低電解損失と改善された硬さの両方を提供するために使用されます.
RF-10ラミナートは,業界で受け入れられる配達時間を持つ費用対効果の高い基板を提供するために設計されています.RF-10は,RFアプリケーションでサイズ削減のニーズに対応しています.RF-10は,低プロフィール銅を滑らかにするためによく結合するRF-10の低分散と非常に滑らかな銅の使用は,皮膚効果損失が重要な役割を果たすより高い周波数で最適な挿入損失をもたらす.
主要な 材料 特徴
| 特徴 | 仕様/説明 |
| 変電常数 (Dk) | 10.2 ± 0.3 10GHzで |
| 消耗因子 | 0.0025 10GHzで |
| 熱伝導性 | 0.85 W/mk (未装着) |
| 熱膨張係数 (CTE) | X軸: 16ppm/°C; Y軸: 20ppm/°C; Z軸: 25ppm/°C |
| 水分吸収 | ≤0.08% |
| 炎症性評価 | V-0 |
| 表面仕上げのメリット | 浸し金 は 優れた 溶接 能力 と 腐食 耐性 を 保証 し ます |
主要 な 利点
高Dk RF回路のサイズ削減: 10.2 ± 0.3 の電解定数により,RF回路の効率的な小型化が可能になります.
優れた次元安定性: 薄い織物ガラス繊維強化は,硬さと次元安定性を向上させ,操作と多層回路アプリケーションを容易にします.
厳格なDk容量:過電常数 (±0.3) の厳格な制御により,各回路で一貫した性能が確保される.
優れた熱管理:高熱伝導性 (0.85 W/mk) が熱散効率を向上させる.
優れた銅粘着性:低プロファイル銅を滑らかに結合し,より高い周波数で挿入損失を最適化します.
低熱膨張:低X,Y,Z軸CTEは熱循環下で安定した性能を保証します.
優れた価格/性能比: 業界に受け入れられる配達期間で費用対効果の高い基板
品質基準と利用可能性
品質基準: IPC-Class-2 に準拠し,厳格な製造プロセス制御と出荷前100%の電気テストを通じて一貫した製品品質を保証します.
入手可能性: 全世界の顧客にタイムリーな配達と効率的な販売後サポートを可能にするグローバル供給をサポートします.
典型的な用途
マイクロストライプパッチアンテナ
GPS アンテナ
パッシブコンポーネント (フィルター,カップラー,パワーディバイザー)
航空機の衝突回避システム
衛星部品
