| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

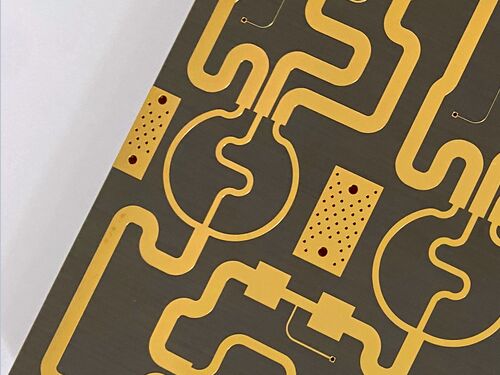

この2層リジッドPCBは、軽量織りガラス繊維を使用した寸法安定性に優れたラミネートであるTLY-5を採用しています。特に、高周波RF信号伝送の厳しい要件を満たすように設計されており、自動車用レーダーやミリ波アンテナシステムに非常に適しています。
PCB仕様
| パラメータ | 詳細 |
| 層数 | 2層（リジッド構造） |
| ベース材料 | TLY-5 |
| 基板寸法 | 55mm × 50mm/個（1PCS）、許容差±0.15mm |
| 最小トレース/スペース | 6 mils（トレース）/ 8 mils（スペース） |
| 最小穴径 | 0.2mm |
| ビア | ブラインドビアなし; 総ビア数: 17; ビアめっき厚: 20 μm |
| 完成基板厚 | 0.3mm |
| 完成銅重量 | 外層1oz（1.4 mils） |
| 表面処理 | イマージョン金 |
| シルクスクリーン | トップ層にシルクスクリーンなし; ボトム層にシルクスクリーンなし |
| ソルダーマスク | トップ層にソルダーマスクなし; ボトム層にソルダーマスクなし |
| 品質保証 | 出荷前に100%電気試験を実施 |
PCBスタックアップ
| 層名 | 材料 | 厚さ |
| トップ銅層（Copper_layer_1） | 銅 | 35 μm |
| 基板コア | TLY-5 | 0.254mm（10 mil） |
| ボトム銅層（Copper_layer_2） | 銅 | 35 μm |
TLY-5材料紹介
TLY-5ラミネートは、非常に軽量な織りガラス繊維を使用して製造されており、チョップドファイバー強化PTFE複合材よりも寸法安定性に優れています。TLY-5材料の織りマトリックスは、大量生産に適した機械的に安定したラミネートを生み出します。低損失係数により、77 GHzで設計された自動車用レーダーアプリケーションや、ミリ波周波数の他のアンテナへの展開が成功します。
主な材料の特徴
| 特徴 | 仕様/説明 |
| 材料構成 | 軽量織りガラス繊維を使用したTLY-5ラミネート |
| 誘電率（Dk） | 10 GHz/23℃で2.2 ± 0.02 |
| 損失正接 | 10 GHzで0.0009 |
| 密度（比重） | 2.19 g/cm³ |
| 吸湿性 | 0.02% |
| 熱膨張係数（CTE） | X軸: 26 ppm/℃; Y軸: 15 ppm/℃; Z軸: 217 ppm/℃ |
主な利点
寸法安定性：チョップドファイバー強化PTFE複合材よりも優れています。
最低損失係数（DF）：77 GHz自動車用レーダーおよびミリ波アプリケーションに適しています。
低吸湿性：湿度の高い環境での性能劣化を最小限に抑えます。
高い銅剥離強度：構造的信頼性と部品の接合を強化します。
均一で一貫したDk：安定した電気的性能を保証します。
大量生産への適合性：大量生産に機械的に安定しています。
品質基準と可用性
承認された基準：IPC-Class-2に準拠しており、厳格なプロセス管理と出荷前の100％電気検証を通じて一貫した品質を保証します。
可用性：世界中で利用可能であり、国際的な顧客へのタイムリーな配送と効率的なアフターサービスを可能にします。
代表的な用途
-自動車用レーダー
-衛星/セルラー通信
-パワーアンプ
-LNB、LNA、LNC
-航空宇宙
-Ka、E、Wバンドアプリケーション
概要
このTLY-5基板をベースとした2層リジッドPCBは、高周波マイクロ波およびRFアプリケーション、特に77 GHz自動車用レーダー向けに調整された高性能ソリューションです。TLY-5の優れた特性（優れた寸法安定性、最低損失係数、低吸湿性、均一なDk）を活用し、IPC-Class-2規格に厳密に準拠することにより、ミリ波システムの厳しい信号伝送要件を効果的に満たしています。
|
|
