| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

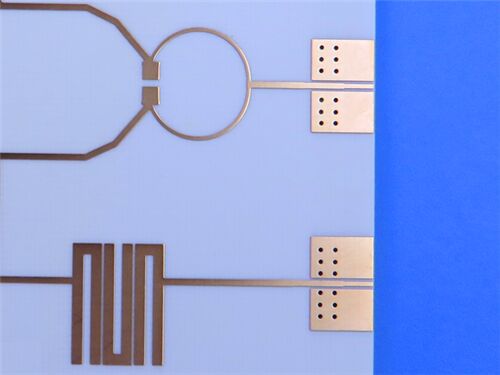

この2層硬いPCBは,炭化水素樹脂,陶器,ガラス繊維の布から成る熱固性樹脂ベースの高周波ラミネートである WL-CT350を採用しています.厳格な高周波信号伝送要件を満たすために特別に設計された基地局アンテナ,自動車レーダー,その他の高精度RFシステムに非常に適用できます.
PCB 仕様
| パラメータ | 詳細 |
| 層数 | 2層 (硬い構造) |
| 基礎材料 | WL-CT350 |
| 板の寸法 | 41.8mm × 51.35mm 1個 (1PCS),許容度は ±0.15mm |
| 最小の痕跡/空間 | 5ミリ (痕跡) /7ミリ (空間) |
| 穴の最小サイズ | 0.3mm |
| バイアス | ブラインドバイアスなし;総バイアス:29;バイアス塗装厚さ:20 μm |
| 完成板の厚さ | 1.1mm |
| 完成した銅重量 | 外層用には1オンス (1.4ミリ) |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 上層には黒いシルクスクリーン;下層にはシルクスクリーンがない |
| 溶接マスク | 上層に溶接マスクがない.下層に溶接マスクがない. |
| 品質保証 | 輸送前に実施された100%電気試験 |
PCB スタックアップ
| 層名 | 材料 | 厚さ |
| 上層銅層 (Copper_layer_1) | 銅 | 35 μm |
| 基板コア | WL-CT350 | 1.016mm (40ミリ) |
| 下の銅層 (Copper_layer_2) | 銅 | 35 μm |
WL-CT350 素材紹介
ワングリングの有機ポリマーセラミック繊維ガラス製の布で覆われた銅層ラミナートは 熱固性樹脂ベースの高周波材料です介電層の組成には炭化水素樹脂が含まれます高周波設計の要件を満たす低損失性能を示しています.PCB処理は,FR4PTFE 材料と比較して簡素化し,回路の安定性と一貫性を向上させ,類似した外国製品の代替として使用できます.
炭化水素樹脂と複合陶器の組み合わせにより,優れた低損失,高温耐性,温度安定性がある.連続材料は,安定した温度係数,電解常数と損失熱膨張係数が低く,Tg値は280°C以上です.
主要な 材料 特徴
| 特徴 | 仕様/説明 |
| 材料の組成 | WL-CT350 熱固性樹脂ベースのラミネート (炭化水素樹脂,陶器,ガラス繊維布) |
| 変電常数 (Dk) | 3.48 10 GHz/23°Cで |
| 消耗因子 | 0.0039 10GHzで |
| 変電常分の温度係数 (TCDK) | 52ppm/°C |
| 熱伝導性 | 0.7 W/MK |
| 水分吸収 | 0.05% |
| 熱膨張係数 (CTE) | X軸: 11 ppm/°C; Y軸: 14 ppm/°C; Z軸: 34 ppm/°C (銅と一致) |
| ガラスの変化温度 (Tg) | >280 °C |
主要 な 利点
低損失性能:高周波設計要件を満たし,効率的な信号伝送を保証する.
優れたプロセス互換性: FR4のような技術で処理され,PTFE材料よりもシンプルです.
優れた回路安定性:回路の安定性と一貫性を向上させる.
高温耐性: 高温耐性と温度安定性が優れている.
安定した電気特性: 安定した温度系数,介電常数と損失.
低熱膨張:CTEは銅にマッチし,熱ストレスを軽減します.
費用対効果の高い代替物:類似の外国高周波材料の代替物.
低環境感受性: 0.05%の水分吸収により性能低下を最小限に抑える.
品質基準と利用可能性
受け入れられた標準:IPCクラス-2に準拠し,厳格なプロセス制御と出荷前の100%電気認証により一貫した品質を保証します.
入手可能性: 世界中に利用可能で,間に合う配達と国際的な顧客のための効率的な販売後サポートが可能になります.
典型的な用途
-基地局アンテナと衛星アンテナ
自動車用レーダー,センサー,ナビゲーションシステム
- パワーアンプ
- 衛星高周波ヘッド
-RF装置とフィルター
-WIMAXアンテナと分散アンテナ
概要
このWL-CT350基板をベースにした2層硬いPCBは高周波マイクロ波およびRFアプリケーションに合わせた高性能で費用対効果の高いソリューションです.同様の外国産品の信頼性のある代替品としてFR4のような成熟した加工に適しており,世界中に利用可能であるこのPCBは,高精度RFデバイスの大量生産に最適な選択肢として機能します.
|
|
