2層 F4BM217 PCB 3.9mil 基板、金メッキ

2層 F4BM217 PCB 3.9mil 基板、金メッキ

MOQ: 1個
価格: USD9.99-99.99
標準パッケージ: 真空袋+カートン
配達期間: 8~9営業日
決済方法: T/T
供給能力: 5000個/月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-332.V1.0
基材:
王陵 F4BM217
レイヤー数:
2層
PCBの厚さ:
0.17mm
プリント基板のサイズ:
120mm×89mm
シルクスクリーン:
いいえ
はんだマスク:
いいえ
銅の重量:
外層用 1オンス (1.4 ミル)
表面仕上げ:
イマージョンゴールド
ハイライト:

2層RFPCBボード

,

F4BM217 金メッキ PCB

,

3.9mil 基板 PCB

製品説明

このPCBは、WanglingのF4BM217ラミネートをベース材料として採用し、IPC-Class-2品質基準に厳密に準拠しています。これは、マイクロ波、無線周波数(RF)、およびその他の高周波電子システムの厳しい性能要件を満たすために特別に設計された両面リジッド構成です。



PCB仕様

このPCBは、最適な機能を確保するために、精密な仕様の両面構造を特徴としています。主な構造パラメータは以下のとおりです。

構造パラメータ 詳細
ベース材料 Wangling F4BM217
層数 2層リジッド構造
基板寸法 1枚あたり120mm x 89mm、公差は±0.15mm
トレース/スペース 6ミル / 7ミル
最小穴径 0.3mm
ブラインドビア なし
完成基板厚 0.17mm
完成銅重量 外層1oz(1.4ミル相当)
ビアめっき厚 20 μm、ビアの導電性と耐久性を向上
表面処理 イマージョンゴールド、優れた耐食性、はんだ付け性、および長期的な信頼性を提供
シルクスクリーン トップ層とボトム層の両方にシルクスクリーンなし
ソルダーマスク トップ層とボトム層の両方にソルダーマスクなし
品質管理 出荷前に100%の電気試験を実施



スタック-アップ構成

仕様 機能
銅層1 35 μm(1oz)厚 トップ信号層

F4BM217コア



0.1mm厚 優れた電気特性を持つ誘電体ベース
銅層2 35 μm(1oz)厚 ボトム信号層

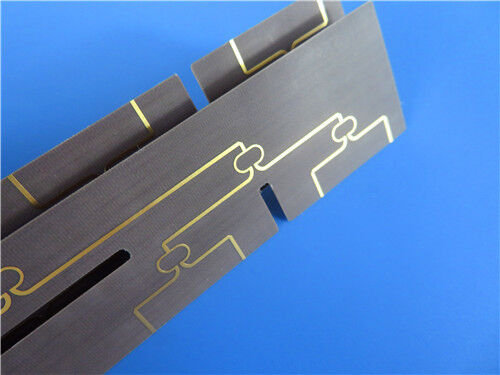

2層 F4BM217 PCB 3.9mil 基板、金メッキ 0



F4BM217材料紹介

WanglingのF4BM217ラミネートは、科学的な配合と厳格なプレスプロセスを通じて作られた高度な誘電体材料です。これらは、ガラス繊維クロス、ポリテトラフルオロエチレン(PTFE)樹脂、およびPTFEフィルムの組み合わせで構成されており、F4B220ラミネートと比較して、主に低い誘電損失、高い絶縁抵抗、および改善された安定性を特徴とする、強化された電気的性能を提供します。この材料は、品質を損なうことなく費用対効果を提供する、同様の外国製品の実行可能な代替品です。



F4BM217とF4BME217は同じ誘電体層を共有していますが、銅箔の組み合わせが異なります。

- F4BM217はED銅箔と組み合わされており、PIM(受動相互変調)要件のない用途に最適です。



- F4BME217は、優れたPIM性能、より正確な線幅制御、および低い導体損失を提供する、逆処理箔(RTF)銅箔を使用しています。



PTFEとガラス繊維クロスの比率を調整することにより、F4BM217とF4BME217の両方で誘電率を正確に制御できます。ガラス繊維の割合が高いほど、誘電率が高くなり、それに伴い、より優れた寸法安定性、低い熱膨張係数(CTE)、改善された温度ドリフト性能、および誘電損失のわずかな増加が得られます。これにより、アプリケーションのニーズに基づいてカスタマイズできます。



F4BM217材料の特徴

F4BM217ラミネートは、以下を含む優れた電気的および機械的特性を示します。



特性 仕様 説明
誘電率(Dk) 10GHzで2.17±0.04 高周波アプリケーションでの安定した信号伝送を保証します。
損失係数(Df) 10GHzで0.001 信号減衰とエネルギー損失を最小限に抑えます。
熱膨張係数(CTE) X軸25 ppm/°C、Y軸34 ppm/°C、Z軸240 ppm/°C(-55°Cから288°C) 極端な温度変動下での信頼性の高い性能を可能にします。
Dkの熱係数 -150 ppm/°C(-55°Cから150°C) 温度変化にわたる安定した誘電特性を保証します。
吸湿性 ≤0.08% 電気的性能と信頼性に対する湿度の影響を軽減します。
難燃性評価 UL-94 V0 電子部品の厳格な防火安全基準を満たしています。



一般的なアプリケーション

その優れた高周波性能と安定性を活用して、このPCBは以下のアプリケーションに最適です。



-マイクロ波、RF、およびレーダーシステム

-位相シフター

-受動部品

-電力分配器、カプラー、およびコンバイナー

-フィードネットワーク

-フェーズドアレイアンテナ

-衛星通信システム

-基地局アンテナ



品質と供給情報

品質基準:IPC-Class-2に準拠しており、商用電子製品の信頼性の高い性能を保証します。



アートワーク形式:Gerber RS-274-X、PCB製造の業界標準形式であり、ほとんどの製造プロセスとの互換性を保証します。



可用性:世界中で供給されており、グローバルなプロジェクト要件をサポートしています。



2層 F4BM217 PCB 3.9mil 基板、金メッキ 1
