双面F4BTM300 PCB RF 基板 10ml ENIG 仕上げ

双面F4BTM300 PCB RF 基板 10ml ENIG 仕上げ

MOQ: 1個
価格: USD9.99-99.99
標準パッケージ: 真空袋+カートン
配達期間: 8~9営業日
決済方法: T/T
供給能力: 5000個/月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-332.V1.0
基材:
F4BTM300
レイヤー数:
2層
PCBの厚さ:
0.3mm
プリント基板のサイズ:
112mm×89mm
はんだマスク:
シルクスクリーン:
いいえ
銅の重量:
両方の外層に 1 オンス (1.4 ミル)
表面仕上げ:
エレクトロレスニッケルイマージョンゴールド(enig)
ハイライト:

両面 RF PCB 基板

,

F4BTM300 PCB基板

,

ENIG仕上げ RF PCB

製品説明

このPCBは,F4BTM300をベース材料として利用し,電気のないニッケル浸透金 (ENIG) の表面仕上げを特徴とし,IPC-Class-2品質基準に厳格に対応しています.2層の硬い構造を採用しています航空宇宙,軍事,相感電子システムの高性能要求に応えるように設計されています.



PCB仕様s

建設パラメータ 仕様
基礎材料 F4BTM300 (ガラス繊維の布,ナノセラミックフィラー,PTFE樹脂から作られた複合材料)
層数 2層の硬い構造
板の寸法 単体1台あたり112mm × 89mm,寸法許容量は ±0.15mm
最小の痕跡/空間 最低4ml / 5ml
穴の最小サイズ 0.4mm
盲目の経路 設立されていない
完成板の厚さ 0.3mm
完成した銅重量 1オンス (1.4ミリ) 両外層に
厚さによる塗装 20μm,信頼性の高いインターレイヤの伝導性を保証する
表面塗装 電気のないニッケル浸水金 (ENIG)
シルクスクリーン 上層や下層にシルクスクリーンが塗らない
溶接マスク 上層に黒い溶接マスク;下層に溶接マスクがない
品質管理 輸送前100%の電気試験



スタック-設定

層名 材料 厚さ
上層銅層 (Copper_layer_1) 35 μm
基板コア F4BTM300 0.254ミリ (10ミリ)
下の銅層 (Copper_layer_2) 35 μm

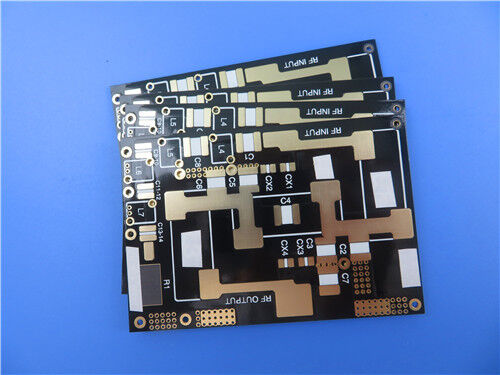

双面F4BTM300 PCB RF 基板 10ml ENIG 仕上げ 0



F4BTM300 材料紹介

F4BTMシリーズのラミナットは 精密な製造プロセスで製造されます ガラス繊維布,ナノセラミックフィラー,ポリテトラフルオエチレン (PTFE) 樹脂を科学的に作られた混合物としてF4BTM300は高Dk低損失ナノセラミクスを組み込み 強化された電解常数,優れた耐熱性,低熱膨張係数高い保温耐性低負荷性能を維持しながら,熱伝導性を向上させました.



F4BTM300ラミナートは,反処理されたRTF銅ホイールと特異的にマッチされ,優れたPIM性能,正確なライン精度,最小化導体損失を提供します.これらの特性により,極端な温度範囲や厳しい作業環境で安定した性能を必要とする要求の高いアプリケーションに最適です.



F4BTM300 材料の特徴

カテゴリー 特徴 仕様
電気特性 変電常数 (Dk) 3.0 ± 0.06 10GHz で
消耗因子 010GHzで0.0018 20GHzで0.0023
熱安定性 CTE (XYZ軸) 15/16/72 ppm/°C (-55°Cから288°C)
Dk の熱係数 -75 ppm/°C (-55°Cから150°C)
物理 的 な 特質 水分吸収 0.05%
炎症性評価 UL 94-V0



F4BTM300 物質的な利益

優れた電気性能:逆処理されたRTF銅ホイルと組み合わせて,優れたPIM性能,正確なライン制御,最小化導体損失を提供します.



環境に適応性が向上:低水分吸収,高熱耐性, -55°Cから288°Cまでの安定した性能を組み合わせ,厳しい環境に適しています.



- バランスのとれた電解質と熱特性: 高Dk,低損失,高電力と高周波操作をサポートする熱伝導性を向上させる.



- 頑丈な隔離: 隔離抵抗を高め,精密な電子組成物における信頼性の高い隔離を保証します.



典型的な用途

航空宇宙・機内設備

マイクロ波/RFシステム

レーダーと軍用レーダー機器

飼料ネットワーク

段階感知性・段階配列アンテナ

衛星通信システム



品質と利用可能性

このPCBはIPC2級品質基準を満たし,商業,軍事,航空宇宙の電子システムに信頼性の高いパフォーマンスを保証します.アートワークは,業界標準の Gerber RS-274-X 形式で提供されています.グローバルな製造プロセスと互換性があり,グローバルプロジェクトと間に合う国際配送をサポートする世界中に利用できます.



双面F4BTM300 PCB RF 基板 10ml ENIG 仕上げ 1
