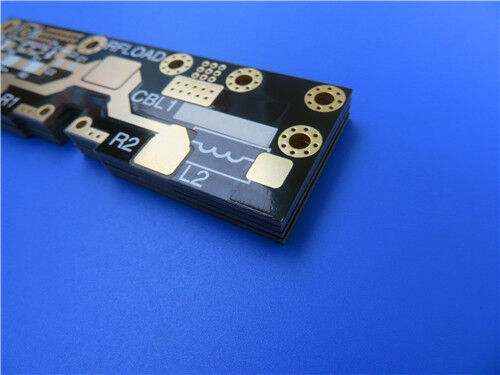

F4BTMS430 PCB 2層 10ミリ厚 ENIG仕上げ

F4BTMS430 PCB 2層 10ミリ厚 ENIG仕上げ
F4BTMS430 PCB 2層 10ミリ厚 ENIG仕上げ

大画像 :  F4BTMS430 PCB 2層 10ミリ厚 ENIG仕上げ

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-332.V1.0
お支払配送条件:
最小注文数量: 1個
価格: USD9.99-99.99
パッケージの詳細: 真空袋+カートン
受渡し時間: 8~9営業日
支払条件: T/T
供給の能力: 5000個/月

F4BTMS430 PCB 2層 10ミリ厚 ENIG仕上げ

説明
基材: F4BTMS430 レイヤー数: 2層
PCBの厚さ: 0.3mm プリント基板のサイズ: 78.63mm×96.55mm
はんだマスク: シルクスクリーン:
銅の重量: 両方の外層に 1 オンス (1.4 ミル) 表面仕上げ: エレクトロレスニッケルイマージョンゴールド(enig)
ハイライト:

2層RFPCBボード

,

エンジェル仕上げPCB

,

10ミリ厚のPCB

このPCBは,F4BTMS430をベース材料として採用し,浸水金 (ENIG) の表面仕上げを特徴とし,IPC-Class-2品質基準に厳格に準拠しています.0 と 2 層の硬い構造として構成されています.254mm (10ミリ) F4BTMS430基底コア,航空宇宙,軍事,相感電子システムの高い信頼性の要件を満たすために特別に設計された.



PCB 仕様

建設パラメータ 仕様
基礎材料 F4BTMS430 (超薄の超薄のガラス繊維布,特殊なナノセラミックス,およびポリテトラフッロエチレン (PTFE) 樹脂からなる複合材料)
層数 2層の硬い構造
板の寸法 78単位あたり0.63mm × 96.55mm,次元許容量は ±0.15mm
最小の痕跡/空間 スライスとスペースの両方において最低6ml
穴の最小サイズ 0.3mm
盲目の経路 使わない
完成板の厚さ 0.3mm
完成した銅重量 1オンス (1.4ミリ) 両外層に
厚さによる塗装 20μm,信頼性の高いインターレイヤの伝導性を保証する
表面塗装 電気のないニッケル浸水金 (ENIG)
シルクスクリーン 上層に白いシルクスクリーン;下層にはシルクスクリーンがない
溶接マスク 上層に黒い溶接マスク;下層に溶接マスクがない
品質管理 輸送前に100%の電気テストが行われます



スタック-設定

層名 材料 厚さ
上層銅層 (Copper_layer_1) 35 μm
基板コア F4BTMS430 0.254ミリ (10ミリ)
下の銅層 (Copper_layer_2) 35 μm



F4BTMS430 PCB 2層 10ミリ厚 ENIG仕上げ 0



F4BTMS430 材料紹介

F4BTMSシリーズはF4BTMシリーズのアップグレードされたバージョンであり,材料の配列と製造プロセスにおける技術的突破を達成している.超薄質のセラミクスを組み込み,超薄質のセラミクスを強化した超細いガラス繊維の布で 性能が大幅に向上し 介電常数も幅広く同様の外国製品に有効な代替品として.



F4BTMS430は,少量の超薄の超細いガラス繊維布,高濃度の均質に分散した特殊ナノセラミックス,PTFE樹脂を統合しています.この 独特 な 製法 は,電磁 波 の 伝播 に 対する 玻璃 繊維 の 有害 な 影響 を 最小 に するまた,使用可能な周波数範囲を拡張し,電気強度を向上させ,熱伝導性を高め,優れた低熱膨張係数と安定した介電温度特性を示している標準的にRTF低粗度銅ホイールと組み合わせられ,導体損失を軽減し,銅とアルミの両方の基板と互換性のある優れた殻強さを保証します.



F4BTMS430 材料の特徴

カテゴリー 特徴 仕様

電気特性



変電常数 (Dk) 4.3 10GHzで
消耗因子 010GHzでは0.0019,20GHzでは0.0024
熱性能 CTE (XYZ軸) 13/12/47 ppm/°C (−55°Cから288°C)
Dk の熱係数 -60 ppm/°C (-55°Cから150°C)
熱伝導性 0.63 W/mK
物理 的 な 特質 水分吸収 0.08%
炎症性評価 UL 94-V0



F4BTMS430 物質的利益

- 優れた電気性能: RTF低粗度銅ホイールとマッチして導体損失を軽減し,電磁波干渉を最小限に抑え,優れた殻強度を保証します.



- 次元安定性が向上:超薄の超細いガラス繊維布とナノセラミック製剤の組み合わせにより,アニゾトロピーが低下し,信号伝播と構造信頼性が最適化されます.



低水分吸収,安定した電解温度特性厳しい環境に対応する広範囲の動作温度 (−55°C~288°C).



-高度な航空宇宙信頼性: 重要なアプリケーションの熱伝導性,電力の強度,一貫した性能を向上させ,外国と同等の代替として機能します.



典型的な用途

-航空宇宙・機内設備

-マイクロ波/RFシステム

レーダーと軍用レーダー機器

- フィードネットワーク

- 段階感受性と段階配列アンテナ

- 衛星通信システム



品質と利用可能性

このPCBは,IPC2級品質基準を厳格に遵守し,航空宇宙,軍事,商業用電子システムの信頼性の高いパフォーマンスを保証します.グローバルプロジェクトに強固な支援を提供し,国際的に迅速に実施することを促進する.
