| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

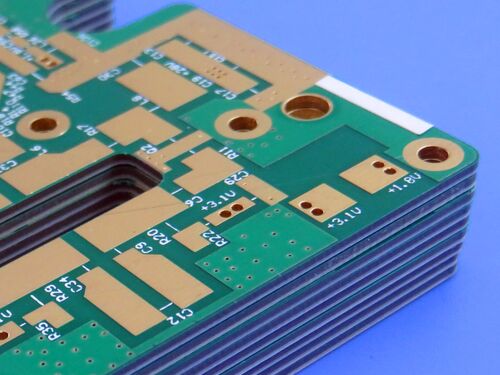

このPCBは,High Tg 170°C FR-4を素材として統合したRT duroid 5880高周波ラミナットを使用し,優れた高周波信号完整性を提供します.表面の仕上げはインベージョンゴールド (ENIG) で,溶接マスクとシークリーンのない両面構成を採用精密な次元制御と厳格な品質保証プロトコルによって裏付けられていますこのPCBは,高度な信頼性の電子アプリケーションの厳格な性能要件を満たすために特別に設計されています..
PCB 詳細
| 建設パラメータ | 仕様 |
| 基礎材料 | 1.575mm RT/デュロイド 5880 + PP + 0.5mm 高温Tg 170°C FR-4 |
| 層数 | 3つの銅層 |
| 板の寸法 | 74mm × 101mm 1枚あたり |
| 完成板の厚さ | 2.3mm (ラミネート後) |
| 完成したCu重量 | 外層: 1oz; 内層: 0.5oz 完成銅 |
| 表面仕上げ | 浸水金 (ENIG) |
| 溶接マスク & シルクスクリーン | 双面: 溶接マスク (油なし) やシルクスクリーン (言葉なし) は不要 |
| 特別 な 特徴 | ステップ型輪郭 (ステップ型プロフィール) |
| 品質試験 | 100% 輸送前に行われた電気試験 |

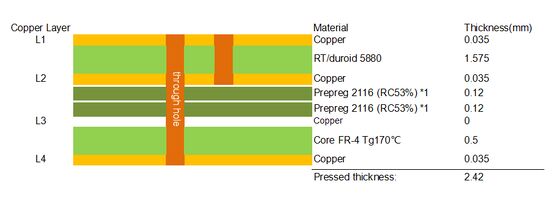

PCB スタックアップ
| 層の種類 | 仕様 (上から下へ) |
| 銅層 | 銅_層_1: 1oz (35μm) |
| 介電層 | RT/デュロイド 5880: 1.575mm |
| 銅層 | 銅_層_2:0.5オンス (17.5μm) |
| プレプレグ層 (PP) | 標準PP (マッチング材料システム) - 層1 |
| プレプレグ層 (PP) | 標準PP (マッチング材料システム) - 層2 |
| コア層 | 高Tg 170°C FR-4:0.5mm |
| 銅層 | 銅_層_4: 1オンス (35μm) |
絵画の種類
正確で効率的なPCB製造を保証するために,このPCBの設計図はGerber RS-274-X形式で,PCB製造のための業界標準ファイル形式です.
品質基準
このPCBは,印刷回路板の広く採用されている業界標準である IPC-Class-2 規格に厳格に準拠して製造され検査されています.IPC-Class-2は,一般電子製品に対する要件を規定する.典型的なアプリケーションで信頼性の高いパフォーマンスを保証します.
利用可能性
このPCBは世界中で提供されています with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.
RT/デュロイド 5880 材料の紹介
RT/duroid 5880は,ロジャーズ・コーポレーションが開発した高性能ポリテトラフルーロエチレン (PTFE) ベースの複合型電解材料で,特に高周波,低損失の電子アプリケーションPTFEの優れた電気性能と強化された機械的な強さを組み合わせた 織りガラス強化構造を備えています精密高周波PCB製造に適している.
RT/デュロイド5880ラミナットは,介電常数 (Dk) を厳格に制御し,従来のマイクロ波ラミナットと比較して合理的なコストで利用可能な超低損失を維持します.PTFEベースの材料とは異なり, RT/duroid 5880は,製造プロセスを簡素化するために,特別な穴の処理や処理手順を必要としません.これらの材料はUL 94V-0を評価しています.活性装置と高功率RF設計に適している.
RT/デュロイド 5880 材料の熱膨張係数 (CTE) は,回路設計者にいくつかの重要な利点を提供します.多層板構造の重要な特性である.RT/duroid 5880ラミナットの最適化されたZ軸CTEは,厳しい熱ショックアプリケーションでも,信頼性の高い塗装透孔品質を保証します.明確なガラスの移行温度 (Tg) がありません循環処理温度の範囲全体で安定した膨張特性を維持する.
RT/デュロイド 5880 材料の特徴
| 物質 的 な 財産 | 仕様 |
| 変電常数 (Dk) | 2.20 ± 0.02 10GHz/23°Cで |
| 消耗因子 (Df) | 0.0009 10GHz/23°Cで |
| 熱伝導性 | 0.29 W/m·°K |
| 熱膨張係数 (CTE) | X: 12ppm/°C; Y: 14ppm/°C; Z: 210ppm/°C |
| ガラスの変化温度 (Tg) | 無 (PTFEベースの材料,明確なTgがない) |
| 水吸収 (24時間) | 0.01% |
| 炎症性評価 | UL 94 V-0 |
典型的な用途
-マイクロ波とミリ波通信システム (60GHzまで)
- レーダーと衛星通信機器
-RF電源増幅器とフィルター
-航空宇宙および防衛の電子システム
-高周波用試験器具と測定器具
-5Gミリ波ベースステーションと端末装置
概要
超低信号損失,優れた寸法安定性,信頼性の高い構造性能により,この3層銅PCBは,エンジニアのための理想的なソリューションです高い信頼性と安定した高周波信号伝送を追求する電子製品メーカーとRFシステム統合者マイクロ波通信,レーダーシステム,航空宇宙電子機器,5Gミリ波デバイスを含む高周波アプリケーションの高性能要件を効果的に満たしています.
ハイブリッドPCBとは?
A についてハイブリッドPCB(Hybrid Printed Circuit Board) は,単一の均一な材料を使用するのではなく,構造に2種類以上の異なる介電材料を統合する専門PCBを指します.ハイブリッド PCB の 設計 の 主要 な 目的 は 性能 を バランス する こと です各材料のユニークな利点を利用して回路板の全体的なパフォーマンスを最適化します.
実用的な応用では,ハイブリッドPCBは,高性能で高コストの介電材料 (RT/デュロイド5880など) と費用対効果の高い構造的に頑丈な材料 (例えば高Tg 170°C FR-4)例えば,この文書に指定されているPCBは,RT/duroid 5880 (高周波のPCBの場合は,低損失信号伝達) と高Tg 170°C FR-4 (構造サポートとコスト制御のために)これはハイブリッドPCBの典型的な例です
ハイブリッドPCBの主要特性と利点
性能最適化: 異なる機能領域に合わせた材料の選択 (例えば,高周波信号層は低Dk/Df材料を使用し,構造層は高強度材料を使用する).
-コスト効率:高性能材料を板全体ではなく,重要な領域のみで使用することで,全体的なコストを削減します.
- 機能的な多用性: 1 つのPCBで高周波伝送,機械的な強度,熱管理などの多様な要件を満たします.
- 応用適応性: 複数の性能要件を同時に満たす必要がある航空宇宙,通信,医療機器などの複雑な電子システムで広く使用されています.
|
|
