| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

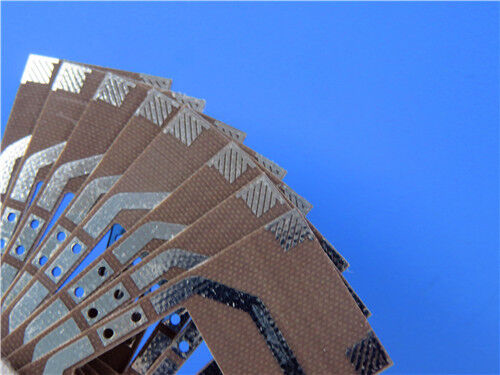

この2層リジッドPCBは、無線周波数（RF）およびマイクロ波アプリケーション向けに特別に設計されており、TLX-0（ポリテトラフルオロエチレン（PTFE）ガラス繊維複合基板）を採用し、ホットエアレベラー（HASL）表面処理を特徴としています。優れた機械的安定性、一貫した誘電性能、および極端な環境下での信頼性の高い動作を提供し、レーダーシステム、モバイル通信、RFコンポーネントで使用される低層数マイクロ波設計に適しています。
PCB仕様
| PCB構造と表面処理パラメータ | 仕様 |
| 層構成 | ブラインドビアなしの2層リジッドPCB |
| 基板寸法 | 89mm x 46mm/ユニット（合計10ユニット）±0.15mm |
| 完成厚さ | 0.6mm |
| 銅クラッド | 外層用1oz（1.4ミルまたは35μmに相当） |
| ビアメッキ | ビアメッキ厚さ20μm |
| 精密公差 | 最小トレース/スペース：4/5ミル；最小ドリル穴サイズ：0.2mm |
| 表面処理 | HASL（ホットエアレベラー） |
| シルクスクリーン | 表層または裏層のいずれにもシルクスクリーンは適用されていません |
| ソルダマスク | 表層または裏層のいずれにもソルダマスクは適用されていません |
| 品質管理 | 出荷前に100%電気試験を実施 |
PCBスタックアップ
| スタックアップ層（上から下へ） | 材料と厚さ |
| Copper_layer_1 | 35μm銅箔 |
| コア基板 | 厚さ0.508mm（20mil）のTLX-0コア基板 |
| Copper_layer_2 | 35μm銅箔 |
品質コンプライアンスと入手可能性
製造コンプライアンスとグローバルな入手可能性に関して、PCBは製造アートワークにGerber RS-274-Xフォーマットを使用しています。これはPCB製造データの伝送における業界標準プロトコルです。PCBの品質、信頼性、性能に関する厳格な要件を確立する世界的に認められたベンチマークであるIPC-Class 2規格に厳密に準拠しています。さらに、このPCBは世界中に供給可能であり、グローバル顧客の多様なニーズに対応するために、小ロットプロトタイピングと大量生産の両方をサポートしています。
TLX-0材料紹介
TLXシリーズラミネートは、RFアプリケーション向けの信頼性の高いPTFEガラス繊維複合材であり、2.45-2.65のDK範囲、様々な厚さ、銅クラッドオプションを備え、低層数マイクロ波設計に最適です。ガラス繊維補強により、過酷な環境（振動、高温、放射線、海水、広範囲の温度）への耐性を確保します。主要なバリアントであるTLX-0は、±0.04の公差を持つ2.45のDKを備えています。
TLX-0の主な特徴
| TLX-0の主な技術的特徴 | 仕様 |
| 誘電率（DK） | 10GHzで2.45 ± 0.04 |
| 損失正接（Df） | 10GHzで0.0021 |
| 吸湿率 | 0.02%（低吸湿性で信頼性を向上） |
| CTE（熱膨張係数） | X軸：21 ppm/℃；Y軸：23 ppm/℃；Z軸：215 ppm/℃ |
| ピール強度 | 12 lbs/in（強力な銅-基板接着を提供） |
| 難燃性評価 | UL 94 V0定格（難燃性安全基準を満たす） |
性能上の利点
TLX-0基板のコア性能上の利点は、PCBに以下のような具体的なメリットをもたらします。
-優れたPIM（パッシブ相互変調）値、-160 dBc未満で測定され、高性能RFアプリケーションに不可欠です。
-優れた機械的および熱的特性により、極端な動作環境での耐久性と安定性を保証します。
-低く安定した誘電率（DK）とタイトな公差により、一貫した高周波性能を保証します。
-寸法安定性により、反りを最小限に抑え、熱サイクル中の正確な部品配置を保証します。
-低吸湿率（0.02%）により、湿度の高い、または過酷な環境条件での信頼性が向上します。
-超低損失正接（Df）により、マイクロ波伝送中の信号損失を低減します。
-UL 94 V0難燃性定格により、産業用および航空宇宙用アプリケーションの安全基準を満たします。
-低層数マイクロ波設計に最適化されており、高性能とコスト効率のバランスを取っています。
対象アプリケーション
TLX-0基板の高度な特性を活用したこの2層PCBは、以下のRFおよびマイクロ波システムに最適なソリューションとなります。
-RFパッシブコンポーネント：カプラ、スプリッタ、コンバイナ、その他のパッシブマイクロ波デバイス。
-アクティブRFコンポーネント：モバイル通信およびレーダーシステムで使用されるアンプおよびアンテナ。
-試験装置：安定した誘電性能を必要とするマイクロ波試験装置。
-特殊アプリケーション：マイクロ波伝送デバイス、宇宙グレードRFコンポーネント、および海洋/航空用高度計基板。
結論
要約すると、この2層リジッドPCBは、RFおよびマイクロ波アプリケーション向けの高信頼性ソリューションです。その精密な製造、IPC-Class 2準拠、およびTLX-0基板の利点（安定した誘電性能、耐久性、極端な環境耐性）は、低層数マイクロ波設計の要件を満たします。プロトタイピングおよび量産向けに世界中で入手可能であり、レーダー、モバイル通信、航空宇宙/海洋アプリケーションにおけるプロフェッショナルなRFプロジェクトに、堅牢でコスト効率の高いオプションを提供します。
|
|
