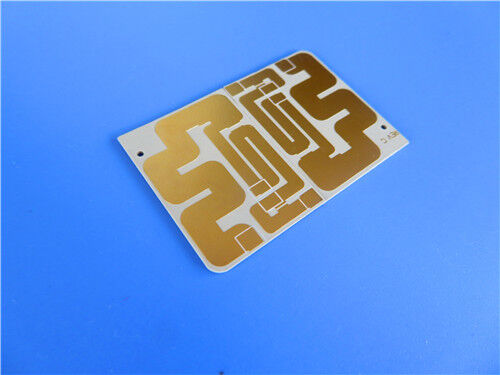

TSM-DS3 PCB 0.6mm厚 金メッキ両面基板

TSM-DS3 PCB 0.6mm厚 金メッキ両面基板

MOQ: 1個
価格: USD9.99-99.99
標準パッケージ: 真空袋+カートン
配達期間: 8~9営業日
決済方法: T/T
供給能力: 5000PCS/月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-200.V1.0
基材:
TSM-DS3
レイヤー数:
2層
プリント基板の厚さ:
0.6mm
プリント基板サイズ:
ユニットあたり 96mm x 130mm、公差 +/- 0.15mm
銅の重量:
外層用 1オンス (1.4 ミル)
表面仕上げ:
イマージョンゴールド
はんだマスク:
シルクスクリーン:
ハイライト:

厚さ0.6mmのRF基板

,

両面の液浸の金PCB

,

TSM-DS3 RF回路基板

製品説明

これは、セラミック充填強化材である「TSM-DS3」(ガラス繊維を約5%含有)を使用し、イマージョンゴールド表面処理を施した2層リジッドプリント基板(PCB)です。外層は1オンス(1.4ミル)の銅箔厚で、完成基板厚は0.6mm、ビアめっき厚は20μmとなっており、これらすべてが高需要・高電力の電子アプリケーション向けに調整された安定した性能と精密な製造に貢献しています。2層仕様



詳細

10GHz/23℃で0.05のタイトな公差を持つ3.0 TSM-DS3
層数 2層
基板寸法 1枚あたり96mm x 130mm、公差 +/- 0.15mm
最小トレース/スペース 6/5ミル
最小穴径 0.25mm
ブラインドビア なし
完成基板厚 0.6mm
完成銅箔厚 外層1オンス(1.4ミル)
ビアめっき厚 20μm
表面処理 イマージョンゴールド
上面シルク印刷
下面シルク印刷 なし
上面ソルダマスク 出荷前に100%電気検査を実施
下面ソルダマスク なし
品質管理 出荷前に100%電気検査を実施
PCBスタックアップ 2層リジッドPCBは、上から順に以下のスタックアップ構成を備えています。



スタックアップ層

仕様

Copper_layer_1 35μm
TSM-DS3ベース材 PCB製造用に提供されるアートワークは、PCB製造データ伝送の業界標準であるGerber RS-274-X形式に従っています。
Copper_layer_2 35μm
アートワーク形式 PCB製造用に提供されるアートワークは、PCB製造データ伝送の業界標準であるGerber RS-274-X形式に従っています。



TSM-DS3 PCB 0.6mm厚 金メッキ両面基板 0



準拠規格

このPCBは、広く認識されている業界標準であるIPC-Class-2規格に準拠しています。IPC-Class-2は、PCBの品質、性能、信頼性に関する要件を定義しており、一貫した性能と中程度の信頼性を要求するほとんどの商用および産業用途に適しています。



入手可能性

このPCBは世界中で入手可能です。当社は、さまざまな国や地域の顧客への迅速な出荷を保証する信頼性の高い物流および配送サービスを提供しており、少量バッチおよび大量注文の両方に対応しています。地域のエレクトロニクス企業、研究機関、グローバルテクノロジー企業を問わず、多様な市場の要求を満たすために、一貫した供給と専門的なアフターサポートを提供します。



TSM-DS3ベース材の紹介

TSM-DS3は、ガラス繊維含有量が非常に少ない(約5%)セラミック充填強化材であり、大型で複雑な多層基板の製造においてエポキシ材と同等の性能を発揮します。熱的に安定した、業界をリードする低損失コア(10GHzで0.0011の損失係数)であり、最高品質のガラス繊維強化エポキシ材と同様の予測可能性と一貫性で製造できます。高電力アプリケーション(熱伝導率0.65 W/m*K)向けに開発されたTSM-DS3は、プリント配線板(PWB)内の他の熱源から熱を伝導するように設計されています。また、熱膨張係数が非常に低いため、厳しい熱サイクル条件下にも適しています。



TSM-DS3の主な特徴

主な特徴



仕様

誘電率(Dk) 10GHz/23℃で0.05のタイトな公差を持つ3.0
損失係数 10GHzで0.0014
高い熱伝導率(非クラッド) 0.65 W/MK
吸湿率 0.07%
熱膨張係数(CTE) 10 ppm/℃(X軸)、16 ppm/℃(Y軸)、23 ppm/℃(Z軸)
コアの利点 -ガラス繊維含有量が少ない(約5%)



-エポキシ材に匹敵する寸法安定性

-大型、高層数PCBの製造を可能にする

-高い歩留まり、一貫性、予測可能性で複雑なPCBの製造を容易にする

-温度安定した誘電率(±0.25%)、-30~120℃の範囲で

-抵抗箔との互換性

主な用途

カプラ



フェーズドアレイアンテナ

  • レーダーマニホールド
  • mmWaveアンテナ/自動車用途
  • 石油掘削装置
  • 半導体/ATEテストシステム
  • 結論
  • このPCBは、カプラ、フェーズドアレイアンテナ、および関連コンポーネントを扱う専門家や組織、さらにはレーダーマニホールド、mmWaveアンテナ、半導体テスト装置の製造に関わる研究開発機関やテクノロジー企業に特に適しています。世界中での入手可能性、厳格な出荷前電気検査、および柔軟な注文サポートにより、地域およびグローバルのエレクトロニクス企業の特殊な高性能ニーズに効果的に対応し、そのコアの利点のおかげで、高需要の電子アプリケーション向けの信頼性の高い高性能ソリューションとして機能します。





TSM-DS3 PCB 0.6mm厚 金メッキ両面基板 1
