| MOQ: | 1PCS |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000PCS |

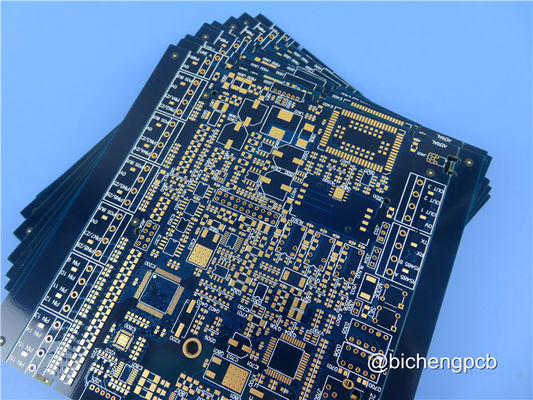

M6 高速低損失多層プリント基板 Megtron 6 PCB
(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)
親愛なる友人、
今日は、高速低損失多層 PCB の一種である M6 R-5775 PCB について説明します。
Megtron 6 は、モバイル、ネットワーキング、無線アプリケーションなどのために設計された超低損失、高耐熱性の回路基板材料です。Megtron 6 の主な特性は、低誘電率 (DK) と誘電正接 (DF)、低伝送損失です。そして高い耐熱性。
部品番号
低誘電率（Dk）ガラスクロス - ラミネート R-5775(N) / プリプレグ R-5670(N)
スタンダードE ガラスクロス - ラミネート R-5775 / プリプレグ R-5670
彼らの特徴私低Dk = 3.7 (@ 1GHz)、低Df = 0.002 (@ 1GHz)、e優れたスルーホール信頼性 (従来の高 Tg FR4 材料より 5 倍優れています)、lヘッドフリー、ROHS準拠のはんだ付け、h高い耐熱性。M6 は、優れた高密度相互接続 (HDI) および熱性能も提供します。
当社の PCB 機能 (Megtron 6)
| PCB材質: | 低DKガラスクロス |
| 指定： | ラミネート R-5775(G)、プリプレグ R-5670(G) |
| 誘電率: | 10GHzで3.61 |
| 損失係数 | 10GHzで0.004 |
| レイヤー数: | 多層基板、ハイブリッド基板 |
| 銅の重量: | 0.5オンス（17μm）、1オンス（35μm）、2オンス（70μm） |
| プリント基板の厚さ: | 0.4mm、0.6mm、0.8mm、1.0mm、1.6mm、1.8mm、2.0mm |
| プリント基板のサイズ: | ≤400mm×500mm |
| 戦士の表情： | 緑、黒、青、黄、赤など |
| 表面仕上げ： | 裸銅、HASL、ENIG、浸漬銀、浸漬錫、OSP など。 |
主な用途
アンテナ（車載ミリ波レーダー、基地局）
ICTインフラ機器、
測定器、
スーパーコンピューター、
R-5775の代表値
| 財産 | 単位 | 試験方法 | 状態 | 標準値 | ||
| 熱の | ガラス転移温度 (Tg) | C | DSC | 受け取ったまま | 185 | |
| DMA | 受け取ったまま | 210 | ||||
| 熱分解温度 | C | TGA | 受け取ったまま | 410 | ||
| デラムまでの時間 (T288) | 銅なし | 分 | IPC TM-650 2.4.24.1 | 受け取ったまま | > 120 | |
| 銅あり | 分 | IPC TM-650 2.4.24.1 | 受け取ったまま | > 120 | ||
| 熱膨張係数：α1 | X軸 ppm/C | ppm/℃ | IPC TM-650 2.4.24 | < Tg | 14 - 16 | |
| Y軸 ppm / C | ppm/℃ | IPC TM-650 2.4.24 | < Tg | 14 - 16 | ||
| Z軸 ppm/C | ppm/℃ | IPC TM-650 2.4.24 | < Tg | 45 | ||
| 熱膨張係数：α2 | Z軸 ppm/C | ppm/℃ | IPC TM-650 2.4.24 | > TG 260 | 260 | |
| 電気的 | 体積抵抗率 | MΩ - cm | IPC TM-650 2.5.17.1 | C-96/35/90 | 1×109 | |
| 表面抵抗率 | MΩ | IPC TM-650 2.5.17.1 | C-96/35/90 | 1×108 | ||
| 誘電率 ( Dk ) | @ 1GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 3.71 | |
| @10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 3.61 | ||
| 損失係数 ( Df ) | @ 1GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 0.002 | |
| @10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 0.004 | ||
| 物理的な | 吸水性 | % | IPC TM-650 2.6.2.1 | D-24/23 | 0.14 | |
| はく離強度 | 1オンス (H-VLP) | kN/m | IPC TM-650 2.4.8 | 受け取ったまま 0.8 | 0.8 | |
| 可燃性 | / | UL | C-48/23/50 | 94V-0 | ||
Megtron 6 素材在庫一覧（2021年9月現在）
| アイテム | 厚さ (ミル) | 厚さ(mm) | 構造 | 銅重量(オンス) | 銅の種類 |
| R5775G | 2.0 | 0.050 | 1035*1 | H/H | HVLP |
| R5775G | 2.6 | 0.065 | 1080*1 | H/H | HVLP |
| R5775G | 3.0 | 0.075 | 1078*1 | 1.0/1.0 | RTF |
| R5775G | 3.0 | 0.075 | 1078*1 | H/H | RTF |
| R5775G | 3.0 | 0.075 | 1078*1 | 1.0/1.0 | HVLP |
| R5775G | 3.0 | 0.075 | 1078*1 | H/H | HVLP |
| R5775G | 3.9 | 0.100 | 3313*1 | H/H | RTF |
| R5775G | 3.9 | 0.100 | 3313*1 | 1.0/1.0 | RTF |
| R5775G | 5.9 | 0.150 | 1080*2 | 2.0/2.0 | RTF |
| R5775G | 9.8 | 0.250 | 2116*2 | H/H | RTF |
プロトタイプ、小ロット、大量生産の PCB を提供できます。ご質問がございましたら、お気軽にお問い合わせください。
読んでいただきありがとうございます。
|
|
