| 基材: | R-5775G | 層の計算: | 4つの層 |
|---|---|---|---|
| PCBの厚さ: | 0.8 mm ±0.1 | PCBのサイズ: | 95 x 96mm=1up |
| はんだのマスク: | 黒い | シルクスクリーン: | 白い |
| 銅の重量: | 内部の層は0.5オンスであり、外の層は1オンスである。 | 表面の終わり: | 液浸の金 |
| ハイライト: | 液浸の金PCB 4つの層の,0.8mmの厚さ高速PCB,94V-0高速PCB |
||

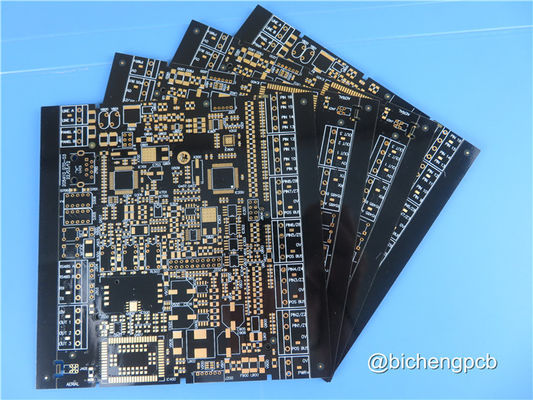

M6高速PCB松下電器産業R-5775の低損失の多層サーキット ボード
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
短い導入
このタイプの4層のサーキット ボードは松下電器産業Megtron6 （M6） R-5775Gの高速低損失の文書で造られる。上および下の側面で印刷される1oz銅の重量および黒いはんだのマスクとの外の層。パッドはelectrolessニッケルおよび液浸の金（ENIG）とめっきされる。50枚の板毎に郵送物のために真空パックである。
PCBの指定
| PCBのサイズ | 95 x 96mm=1up |
| 板タイプ | 多層PCB |
| 層の数 | 4つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------17um （0.5 oz） +plateの最上層 |
| Prepreg | |
| 銅-------18um （0.5 oz） | |
| R-5775G 0.25mm | |
| 銅-------18um （0.5 oz） | |
| Prepreg | |
| 銅-------17um （0.5 oz） +plate BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 4ミル/4ミル |
| 最低/最高の穴: | 0.3 mm/6.0 mm |
| 異なった穴の数: | 2 |
| ドリル孔の数: | 6 |
| 製粉されたスロットの数: | 1 |
| 内部排気切替器の数: | いいえ |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | R-5775G |
| 最終的なホイルの外面: | 1.0 oz |
| 内部最終的なホイル: | 0.5 oz |
| PCBの最終的な高さ: | 0.8 mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金、22% |
| に適用するためにマスクをはんだ付けしなさい: | 最上層および最下の層 |
| はんだのマスク色: | 黒い |
| はんだのマスクのタイプ: | Kuangshun |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 最上層 |
| 構成の伝説の色 | 白い |
| 製造業者の名前かロゴ: | N/A |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.3mm。 |
| FLAMIBILITYの評価 | 94V-0 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
多層PTH PCBの製造工程（満たされるによって）
（1）。材料のせん断
（2）。内部の層の乾燥したフィルム
（3）。内部の層のエッチング
（4）。AOI 1
（5）。黒い酸化
（6）。製粉の輪郭フレーム
（7）。内部の層の訓練
（8）。PTH 1
（9）。内部の層の乾燥したフィルム
（10）。パターンめっき1
（11）。満たされるによって
（12）。外の層の訓練
（13）。PTH 2
（14）。パターンめっき2
（15）。外の層の乾燥したフィルム
（16）。銅錫のElectro-Plating
（17）。皮をむき、エッチング
（18）。AOI 2
（19）。はんだのマスク
（20）。シルクスクリーンの印刷
（21）。表面の仕上げ
（22）。電気テスト
（23）。Prolieの輪郭を描くこと
（24）。FQC
（25）。包装
（26）。配達
主要出願:
アンテナ（自動車ミリメートル波のレーダー、基地局）
ICTの下部組織装置
計器
極度のコンピュータ
機能
毎月2500-3000のタイプ。
サービス エリア
北アメリカ、オセアニア、東南アジア、東ヨーロッパ、アフリカ、ラテンアメリカ、西部及び南欧、北欧、中央及び南アジア、中東。
