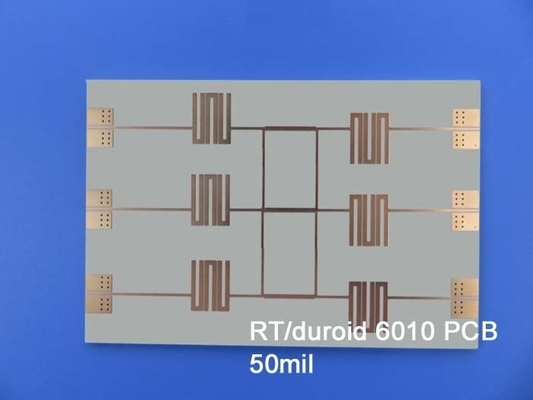

50ml RT デュロイド 6010.2LM 高周波PCB 1.27mm 浸透銀

50ml RT デュロイド 6010.2LM 高周波PCB 1.27mm 浸透銀

MOQ: 1pcs
価格: USD 9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

50ml 高周波PCBボード

,

高周波PCB 1.27mm

,

浸透銀型印刷回路板

製品説明

新しいPCBを紹介します 現代の電子機器の要求を満たすための 洗練されたソリューションですこの2層硬いPCBは,優れた性能と揺るぎない信頼性を提供します.



パッチアンテナ,衛星通信システム,電源増幅器,航空機の衝突回避システム地上のレーダー警報システム

このPCBは10GHzで介電常数10.2と消耗因子0.0023で 低損失と高い信号完整性を保証しますX帯またはそれ以下で動作するのに適している高い電解常数は回路のサイズを小さくし,低水分吸収は水分が電気損失に及ぼす影響を最小限に抑える.



PCBのスタックアップは35umの重さで完成した銅層で構成され,厚さ50ml (1.27mm) のRT/デュロイド6010.2LM電解液をサンドイッチします.この低Z軸拡張設計は,多層ボードの穴を介して信頼性の高い塗装保証板自体は40mm×23mmで,仕上がりの厚さは1.4mmで,電子設計のためのコンパクトで耐久性の高いソリューションを保証します.



最小の痕跡/スペースが7/8ミリ,最小の穴の大きさは0.3mmで,このPCBは正確で効率的なルーティングオプションを提供します.生産中に使用された100%電気テストは,最高レベルの品質管理を保証します.板のインペデンスが 50 オームで注意深く制御され,軌道の隙間サイズは 15mm / 14mm です.



このPCBのアートワークは,IPC-Class-2規格に準拠するGerber RS-274-Xフォーマットで提供されています. 世界中で使用するのに適しています.そして私たちのサービスエリアは,お客様のニーズを満たすために世界的に広がっています.

技術的な問い合わせや質問があれば, sales10@bichengpcb.com に Ivy に連絡してください. 私たちは優れた顧客サポートを提供し,あなたの満足を保証することに専念しています.



資産 NT1 電気自動車 方向性 単位 条件 試験方法
ダイレクトリコンスタント,ε プロセス 10.2±025 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 固定したストライライン
変圧電圧定数,設計 10.7 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0023 Z   10 GHz/A IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -425 Z ppm/°C -50°Cから170°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 5 × 105   モーム.cm A について IPC25.17.1
表面抵抗性 5 × 106   ほら A について IPC25.17.1
張力特性 ASTM D638 (0.1/min. ストレンドレート)
ヤングのモジュール 931 ((135) 559 ((81) X Y MPa (kpsi) A について
極限 の ストレス 17(2.4) 13(1.9) X Y MPa (kpsi) A について
究極 の ストレス 9 から 15 7 から 14 X Y % A について
圧縮特性   ASTM D695 (0.05/分ストレッチ率)
ヤングのモジュール 2144 (311) Z MPa (kpsi) A について
極限 の ストレス 47 (6.9) Z MPa (kpsi) A について
究極 の ストレス 25 Z %
折りたたみのモジュール 4364 (633) 3751 (544) X について MPa (kpsi) A について ASTM D790
極限 の ストレス 36 (5.2) 32 (4.4) X Y MPa (kpsi) A について
負荷下での変形 0.26 13 Z Z % 24時間/50°C/7MPa 24時間/150°C/7MPa ASTM D261
水分吸収 0.01   % D48/50°C 0.050" (1.27mm) 厚さ IPC-TM-650 2 試行錯誤した6.2.1
熱伝導性 0.86   W/m/k 80°C ASTM C518
熱膨張係数 24
24
47
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.41
Td 500   °C TGA   ASTM D3850
密度 3.1   g/cm3   ASTM D792
特定熱量 1.00(0.239)   j/g/k
(BTU/ib/OF)
  計算した
銅皮 12.3 (2.1)   PLI (N/mm) 溶接水面の後 IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ


RT デュロイド6010のパワーを解き放つ:PCBの性能と信頼性に革命をもたらす



紹介:
RT duroid 6010は 画期的な陶磁PTFE複合材料で 印刷回路板 (PCB) の能力を再定義しましたそして信頼性この記事では,RT duroid 6010の顕著な特徴と利点について詳しく説明します.回路のサイズ削減への影響について調査信号の完整性や全体的な性能



I. 介電常数と分散因子を理解する
- 変電圧の探求: IPC-TM-650 2 によって決定された10 GHz/23°Cで印象的な10.2の変電圧を明らかにする5.5.5 ストリップライン方式



- 分散因子を解明: 10 GHz で 0.0023 の極低分散因子を分析し,最小限の信号損失と全体的な性能を改善します.



II. 熱安定性と信頼性
- ε の熱系数: -425 ppm/°C の範囲で ε の熱系数を試験し,広い温度範囲 (-50°C~170°C) で安定性を確保する.



- 湿度吸収:IPC-TM-650 2 に基づいて,低湿度吸収率0.01%を強調し,電気損失に対する湿度効果を軽減し,一貫した性能を維持します.6.2.1.



PCB 材料: セラミック・PTFE複合材料
指定者: NT1 電気自動車
ダイレクトリ常数: 10.2 ±0.25 (プロセス) 10.7 (設計)
層数: 1 層 2 層
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
ダイレクトリック厚さ: 10ミリ (0.254mm), 25ミリ (0.635mm), 50ミリ (1.27mm), 75ミリ (1.90mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,インマージンチーン,インマージンシルバー,OSP



III. 設計の柔軟性を向上させる
- 厳格なDKと厚さ制御: ダイレクトリ常数 (DK) と厚さの正確な制御を展示し,繰り返しの回路性能と設計一貫性を可能にします.



- 最小の痕跡/スペースと穴の大きさ: 7/8ミリメートル最小の痕跡/スペースと0.3ミリメートルの最小の穴の大きさによって提供される設計の柔軟性を探求し,複雑でコンパクトなPCBレイアウトを可能にします.



IV. 優れた機械特性
- 張力および圧縮性能: 印象的なヤングのモジュール,最終的なストレスの値,および張力値を調査し,材料の機械的強さと耐久性を実証します



- 屈曲モジュール:ASTM D790およびASTM D261規格に従って,負荷下での屈曲および変形に対する耐性を保証する高い屈曲モジュールを強調します.



V. 困難な環境における妥協のないパフォーマンス
- 熱伝導性: 80°Cで0.86W/m/Kの熱伝導性を評価し,効率的な熱散と熱管理を容易にする.



- 熱膨張係数: X,Y,Z方向における材料の熱膨張係数 (CTE) を調査し,次元安定性と信頼性を確保する.



VI. 応用と将来の可能性
- パッチアンテナ: RT duroid 6010がパッチアンテナの性能に革命をもたらす方法を調査する.
- 衛星通信システム: 衛星通信アプリケーションにおける RT duroid 6010 の利点について議論する.
- パワーアンプ: RT duroid 6010 が性能向上のためのパワーアンプ設計に与える影響を強調する.
- 航空機衝突回避システム:航空機衝突回避システムにおけるRT duroid 6010の信頼性と安定性を展示する.
- 地上レーダー警告システム: 地上レーダー警告システムにおけるRT duroid 6010の利点について議論する.



結論は
RT duroid 6010は,卓越した性能,信頼性,設計の柔軟性を提供して,PCBの世界でゲームチェンジャーとして登場しました.機械的な強度RT duroid 6010は,高度な電子アプリケーションのための新しい可能性を開きます. それは回路のサイズを減らすか,低損失を確保するか,困難な環境で信頼性の高いパフォーマンスを維持するRT duroid 6010の力を身につけ,あなたの電子デザインの全可能性を解き放つ.
