| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

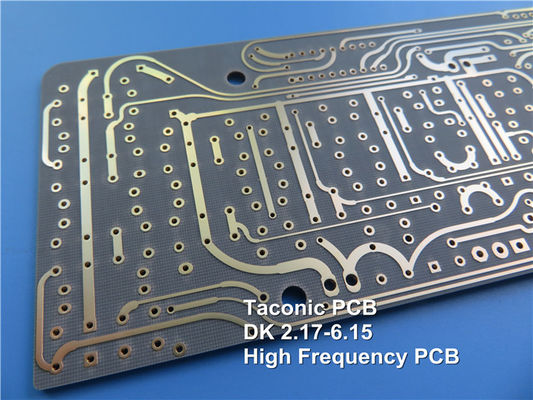

タコニックRF PCB 製TLF-35 60ミル 1.524mmイマージョンゴールドありミキサー、フィルター、カプラー用etc.
(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)
TLF-35A は、別のタイプの低コスト RF 材料です。低コストで大量の商用電子レンジおよび無線周波数アプリケーションに最適です。TLF-35A は、1/2 オンスおよび 1 オンスの銅に対して (標準のエポキシ材料と比較しても) 優れた剥離強度を備えており、再加工が必要な場合には常に重要な点となります。
TLF-35A の超低い吸湿率と低い散逸率により、周波数による位相シフトが最小限に抑えられます。TLF-35A は、設計に織物を使用しているため、寸法が安定しています。TLF-35A 基材は V-0 の可燃性を示し、IPC-TM-650 に従って試験されています。
タコニック TLF-35 データシート
| TLF-35-xxxx-A の代表的な値 | |||||
| 財産 | 試験方法 | 単位 | 価値 | 単位 | 価値 |
| 1.9GHzでの誘電率 | IPC-TM 650 2.5.5.5.1 モジュール | 3.50±0.05 | 3.50±0.05 | ||
| 1.9GHzでの誘電正接 | IPC-TM 650 2.5.5.5.1 モジュール | 0.0016 | 0.0016 | ||
| 10GHzでの誘電正接 | IPC-TM 650 2.5.5.5.1 モジュール | 0.0022 | 0.0022 | ||
| 吸水性 | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 剥離強度(1オンスの銅) | IPC-TM 650 2.4.8 | ポンド/リニアインチ | 10 | うーん | 1.8 |
| 体積抵抗率 | IPC-TM 650 2.5.17.1 | モーム.cm | 2.0×109 | モーム.cm | 2.0×109 |
| 表面抵抗率 | IPC-TM 650 2.5.17.1 | モーム | 3.0×108 | モーム | 3.0×108 |
| 長さ方向の曲げ強さ | IPC-TM 650 2.4.4 | psi | 13,000 | うーん2 | 90 |
| 横方向の曲げ強さ | IPC-TM 650 2.4.4 | psi | 13,000 | うーん2 | 90 |
| 熱伝導率 | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| 可燃性 | UL-94 | V-0 | V-0 |
||
TFL-35A は、3.5 +/-0.05 の低い誘電率、0.002 の低い誘電正接を備えています。
TLF-35 PCB は、幅広い用途に適したコスト効率の高いオプションであり、優れた剥離強度、極めて低い DF、および低い吸湿性を備えています。
非常に高い熱信頼性を備えた TLF-35 PCB は、高出力アンプ、TMA、TMB、および LNA での使用に理想的な選択肢です。
これらのボードはリピータでの使用にも適しており、低コストで信頼性の高い性能を備えているため、信号の増幅と送信に最適です。
TLF-35 PCB は、フィルタ、カプラ、スプリッタ、コンバイナ、ミキサなどの受動コンポーネントで一般的に使用され、低 DF と高い信頼性により最適な信号性能が保証されます。
さらに、TLF-35 PCB は、吸湿性が低く熱信頼性が高いため、医療スキャナーでも使用されており、臨床現場での使用に理想的な選択肢となっています。
TLF-35 PCB はアンテナ用途にも使用されており、その優れた剥離強度と低コストにより、信頼性の高い信号の受信と送信を実現するための一般的な選択肢となっています。
プリント基板仕様
| プリント基板のサイズ | 165 × 50 ミリメートル = 1 個 |
| ボードの種類 | 両面基板 |
| レイヤー数 | 2層 |
| 表面実装部品 | はい |
| スルーホール部品 | いいえ |
| レイヤーのスタックアップ | 銅 ------- 35um(1 oz)+プレート TOP 層 |
| TLF-35 1.524mm | |
| 銅 ------- 35um(1oz) + プレート BOT 層 | |
| テクノロジー | |
| 最小のトレースとスペース: | 14ミル / 14ミル |
| 最小/最大穴: | 0.4mm / 2.5mm |
| 異なる穴の数: | 0 |
| ドリル穴の数: | 0 |
| 加工されたスロットの数: | 0 |
| 内部カットアウトの数: | 0 |
| インピーダンス制御: | いいえ |
| ゴールドフィンガーの数: | 0 |
| 基板材質 | |
| ガラスエポキシ： | TLF-35 1.524mm |
| 最終フォイル外部: | 1.5オンス |
| 最終フォイル内部: | 該当なし |
| PCB の最終的な高さ: | 1.6mm±10% |
| メッキとコーティング | |
| 表面仕上げ | イマージョンゴールド |
| はんだマスクの適用先: | いいえ |
| はんだマスクの色: | 該当なし |
| はんだマスクのタイプ: | 該当なし |
| 輪郭/切断 | ルーティング |
| マーキング | |
| コンポーネントの凡例の側面 | 該当なし |
| コンポーネントの凡例の色 | 白 |
| メーカー名またはロゴ: | ボード上に導体と脚付きのフリーエリアがマークされています |
| 経由 | 該当なし |
| 可燃性評価 | UL 94-V0 承認 MIN. |
| 寸法許容差 | |
| 外形寸法: | 0.0059" |
| 基板メッキ: | 0.0029" |
| ドリル許容差: | 0.002" |
| テスト | 出荷前に100%電気テスト |
| 提供されるアートワークの種類 | 電子メール ファイル、ガーバー RS-274-X、PCBDOC など |
| サービスエリア | 世界中で、世界的に。 |
|
|
