長の2メートルが付いているPolyimideの適用範囲が広いプリント回路FPC

長の2メートルが付いているPolyimideの適用範囲が広いプリント回路FPC

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-264.V1.0
基材:
Polyimide
層の計算:
単一の側面
PCBの厚さ:
0.15mm
PCBのサイズ:
2000年のx 8mm=1PCS
Coverlay:
白い
シルクスクリーン:
いいえ
銅の重量:
1oz
表面の終わり:
液浸の金
ハイライト:

Polyimide多層適用範囲が広いPCB

,

Peelable多層適用範囲が広いPCB無し

,

Peelableの多層屈曲PCB無し

製品説明

長の2メートルが付いているPolyimideの適用範囲が広いプリント回路FPC

(適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

短い導入

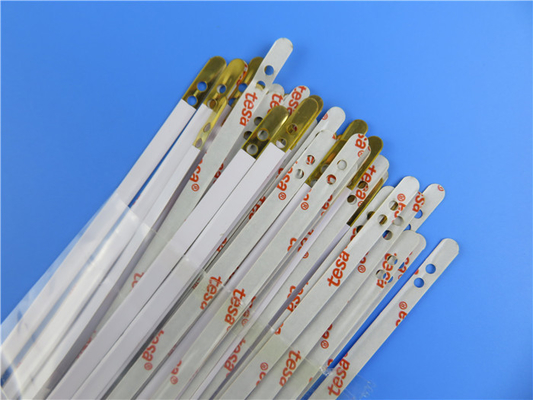

このFPCは2メートル パッドの裏側のtesaテープが付いている長く、1oz銅、白いcoverlayおよび液浸の金が付いている単一の味方されたストリップである。それは7mmのpolyimideの基質で広く造られる。それは遠隔計測システムで使用される。

指定

PCBのサイズ 2000年のx 8mm=1PCS
基材: Polyimide
層の数 単一の味方されたPCB
SMT N/A
穴の部品を通して N/A
層の旋回待避 銅-------35um (1oz)
Polyimide
最低の跡およびスペース: 20mil/20mil
最低/最高の穴: 3.0mm/3.0mm
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 0.15mm ±0.05
表面の終わり 液浸の金
に適用するためにマスクをはんだ付けしなさい: 上、最下
はんだのマスク色: 白いCoverlay
CONTOUR/CUTTING レーザーの切口
補強剤: N/A
構成の伝説の側面 いいえ
構成の伝説の色 いいえ
を経て N/A
FLAMIBILITYの評価 UL 94-V0の承認MIN。
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

長の2メートルが付いているPolyimideの適用範囲が広いプリント回路FPC 0

私達の利点

技術設計は問題が試作期間に起こることを防ぐ;

ISO9001は、ISO14001、IATF16949 UL製造の工場を証明した;

プロトタイプのためのMOQ、安価および小さい操業量無し;

PCBの経験の18+年以上;

1ヶ月あたりの30000㎡outputの機能;

1ヶ月あたりの8000のタイプのPCB;

時間通りに配達:>98%

顧客の不平率: <1>

適用

容量性タッチ画面/パネル、産業制御温度調節器柔らかい板、消費者カード読取り装置の柔らかい板

基本適用範囲が広い回路のタイプする

下記のように5つの基本的なタイプの適用範囲が広い回路がある:

1. Single-Sided適用範囲が広い回路

これは銅ホイルが接着剤によって薄板になるかどのかに簡単なタイプで、薄く、適用範囲が広い基材から成っている。終了する回路は接着剤によって銅の側面と結ばれるcovercoatを頻繁に与えられる。

2. 両面の適用範囲が広い回路

名前が提案すると同時に、回路は各側面に薄板になる銅ホイルが付いている薄く、適用範囲が広い基材から成っている。終了する回路の外の側面は外の側面と与えられる(銅)結ばれるcovercoatsを頻繁に。

3. 多層適用範囲が広い回路

多層適用範囲が広い回路はいくつかの薄いから成り、適用範囲が広い基礎積層物および銅ホイルは堅い多層板として同じ方法で接着剤によって、非常に一緒に薄板になった。またそれは外の側面とcovercoatsをである(銅)結ぶ一般的な方法。

4. 屈曲堅い回路

屈曲堅い回路は堅い板の組合せであり、適用範囲が広い回路はとらわれの層によって薄板になる堅い板の間で、適用範囲が広い後の作成相互に連結する。

5. 堅い区域の適用範囲が広い回路

場合によっては、適用範囲が広い回路はいくつかの比較的重い部品また更にコネクターの部品を支えなければならない。従ってそのような区域を補強することは必要である。これはその区域と補強剤を結ぶことによって達成される。補強剤は余りにも薄いないpolyimideの余分層である場合もあるまたはそれはガラス/エポキシの積層物であるにはできる。

FPCの機能2022年

いいえ。 指定 機能
1 板タイプ 、多層Doulbeの層単層堅屈曲
2 基材 PIのペット
3 銅の重量 0.5oz、1oz、2oz
4 LEDの最高のサイズ 250 x 5000mm
5 概要の最高のサイズ 250 x 2000mm
6 板厚さ 0.03mm-3.0mm
7 厚さの許容 ±0.03mm
8 Mininumのドリル孔 0.05mm
9 最高のドリル孔 6.5mm
10 ドリル孔の許容 ±0.025mm
11 穴の壁の厚さ 8 um
12 単層板の最低トラック/ギャップ 0.025/0.03mm
13 二重層および多層板の最低トラック/ギャップ 0.03/0.040mm
14 許容のエッチング ±0.02mm
15 絹の伝説の最低の幅 0.125mm
16 絹の伝説の最低のHeigh 0.75mm
17 パッドを入れるべき伝説からの間隔 0.15mm
18 追跡するべきドリルCoverlayの開始はんだのマスクからの間隔 0.03mm
19 Coverlayを追跡するために打つことの開始はんだのマスクからの間隔 0.03mm
20 液浸のニッケルの厚さ 100-300u」
21 液浸の金の厚さ 1-3u」
22 液浸の錫のThicnkess 150-400u」
23 最低の電気テストのパッド 0.2mm
24 輪郭(正常な鋼鉄型の穿孔器)の最低の許容 ±0.1mm
25 輪郭(精密鋼鉄型の穿孔器)の最低の許容 ±0.05mm
26 ベベル角度(輪郭)のMininumの半径 0.2mm
27 Stiffnerの文書 PI、FR-4、ペット付着力、3M鋼板
28 RoHs はい
29 はんだのマスク色 、黄色い、黒い白い、緑

長い屈曲のより多くの表示

長の2メートルが付いているPolyimideの適用範囲が広いプリント回路FPC 1

長の2メートルが付いているPolyimideの適用範囲が広いプリント回路FPC 2
