| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

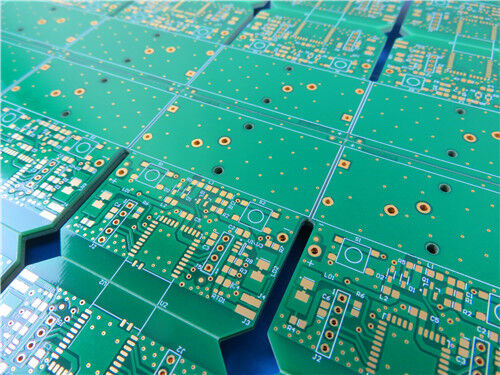

このカスタム4層ハイブリッド高周波PCBは,高TgFR4介電材料と組み合わせた熱固性炭化水素セラミックガラス強化基板WL-CT338を採用している.白いレジェンドとENIG表面仕上げの2面緑色溶接マスク標準的な重量,標準的な重量FR4製造プロセスと安定したラミネーション構造. 完成したラミネーション厚さ1.47mmとボード寸法175mm×121mm (10pcs) で,優れた熱安定性を提供します.低高周波損失航空宇宙,レーダー,高功率RF電子アプリケーションのためのCTE性能と優れた加工性に対応しています.
PCB 仕様
| パラメータ項目 | 仕様 |
| 層構成 | 4層硬い多層PCB |
| 板の寸法 | 175mm × 121mm (10個) |
| 完成したラミネーション厚さ | 1.47ミリ |
| PCB スタックアップ構造 | 上: 0.305mm WL-CT338コア + 3pcs 0.185mm FR4 PP + 下: 0.5mm Tg170°C FR4コア |
| 完成した銅重量 | 0.5オンス内部の銅,1オンス外部の銅 |
| 表面仕上げ | ENIG |
| 溶接マスク & シルクスクリーン | 緑色の溶接マスク + 上の側と下の側には白いレジェンド |
WL-CT338資料 の 概要
WL-CT338は,高周波多層PCB製造に専用の,単型熱固性炭化水素セラミックガラス強化銅塗層ラミネートです. 改変された炭化水素樹脂で製成されています.機能性セラミックフィラーと強化ガラス布熱塑性PTFE材料の代わりに成熟した熱固定構造を採用します. 標準FR4製造ワークフローをサポートし,機械加工が容易になります.より高い回路の均一性,より優れた生産安定性輸入された同等の高周波ラミナットを完全に置き換えることができる.
WL-CT338は,最適化されたセラミック・炭水化物化合物式を搭載し,低周波高周波電解消耗,優れた熱耐性,安定した電解温度安定性を備えています.低熱膨張係数と超高Tg 280°C以上安定した高周波回路設計のための固定Dk=3.38
WL-CT338は,ED銅ホイールまたは逆RTF銅ホイールで粘着することができます.逆RTF銅ホイールでは,PIM性能,導体損失および挿入損失を削減します.粘着で支えられた構造が0を足す.018mm (0.7mil) の厚さで銅結合力を強化する.この基板は,カスタマイズされたアルミニウム高周波PCBのためのアルミベースに一致する.標準FR4プロセスと互換性がある.複数の層を積み重ねるため 繰り返し層化が可能になります密度の高い経路と微小な痕跡の製造に優れた可用性があります
主要な材料の特徴
狭い Dk 容量 & 低損失: 高周波信号伝送のための低散布因数を持つ安定した電解常数
プレミアム・サーモセット・システム: 炭化水素セラミック・サーモセット樹脂は,PCBの加工能力と熱耐性を向上させる
優れた温度安定性:環境温度の変動下で軽微な介電パラメータ変動
銅とマッチしたCTE: X/Y軸のCTEは銅のホイールとマッチし,低Z軸のCTEは寸法安定性と穴の銅の信頼性を保証します
超高Tg性能:Tg ≥280°C,高温条件下では安定した寸法と完ぺきな穴銅構造を維持
優れた熱伝導性: 同類の熱塑性基板よりも高い熱消耗効率,高功率運用シナリオに最適
商業的コスト効率性: 有利なコスト・パフォーマンス比で大量生産が可能
放射線耐性: 指定された放射線量暴露後も安定した介電性および物理特性を保持する
低排出ガス特性: 産業用真空揮発性試験基準による航空宇宙真空排出ガス要件を満たす
典型的な応用分野
|
|
