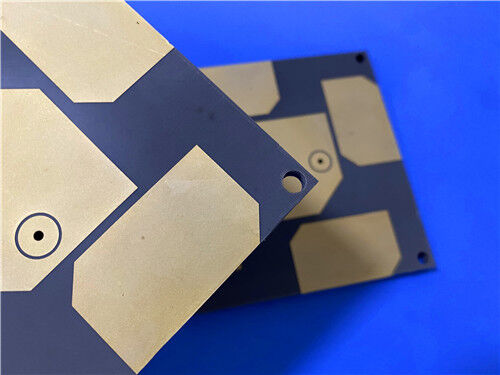

2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板

2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板
2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板 2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板 2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板

大画像 :  2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-318.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs

2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板

説明
基材: F4BM245 ガラス繊維強化 PTFE 複合基板 レイヤー数: 2層
プリント基板のサイズ: 100mm x 80mm (1 個)、公差 +/-0.15mm プリント基板の厚さ: 0.6mm
はんだマスク: いいえ シルクスクリーン: いいえ
銅の重量: 1オンス(1.4ミル)外層 表面仕上げ: イマージョンゴールド
ハイライト:

1オンス ポリマイド 柔軟な印刷回路

,

柔らかい印刷回路

,

PI 固化剤 柔軟な印刷回路

この2層硬式F4BM245高周波PCBは,商業用無線周波数ハードウェアとワイヤレス通信インフラストラクチャに合わせた低減衰弱の低コストの回路ソリューションです.高級化されたPTFE複合型ガラス繊維強化電解液を取り入れこのボードは,従来のF4B245級基板と比較して,最適化された介電性一貫性と最小限の信号衰弱を提供します.6mmの最終厚さと1オンスの銅外層安定した伝導性と長期間の酸化耐性を維持する 高品質の浸水金表面処理を備えています. 4/5ミリ細線能力と0.3ミリマイクロホール精度で設計されています.板は,溶接マスクやシルクスクリーンカバーなしで,完全に露出した銅の非盲目構造を採用します.IPC-Class-2 の要件に従って製造され,標準 Gerber RS-274-X 製造データに基づいて,すべての完成したユニットは配達前に100%の電気テストを受けます.拡張可能なRF通信の展開のためのグローバル供給カバー.



PCB 仕様

仕様項目 詳細
基礎材料 F4BM245 ガラスの繊維で強化されたPTFE複合基板
層数 2層 (硬いPCB)
完成板の厚さ 0.6mm
板の寸法 100mm x 80mm (1PCS),許容度は +/-0.15mm
完成した銅重量 1オンス (1.4ミリ) の外層
厚さによる塗装 20 μm
最小の痕跡/空間 4/5ミリ
穴の最小サイズ 0.3mm
盲目の経路 ない
表面塗装 浸水金
シルクスクリーン 上と下はシルクスクリーンなし
溶接マスク 上と下の溶接マスクがない
品質基準 IPCクラス2
試験 プロセス 輸送前100%の電気試験
アートワーク形式 ゲルバー RS-274-X
利用可能性 世界中に輸送&技術サポート



PCB スタックアップ構造

この対称な2層の硬いスタックアップは 機械構造の均一性と電気パラメータの一貫性をバランスします一般用途のRF回路ハードウェアの安定した信号伝送性能と優れた生産繰り返しが提供される.



スタックアップ層 仕様詳細
銅層1 35 μm ED 銅ホイル
F4BM245 基板コア 20ミリ (0.508mm) ガラスの繊維&PTFE複合型介電コア
銅層2 35 μm ED 銅ホイル



2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板



PCB 統計

このF4BM245高周波回路板は 効率的な構成要素のレイアウトと 分配による合理的な主流の無線およびRF機能モジュールのコンパクトな組み立てと安定した電気信号出力をサポートする.



統計項目
総構成要素 24
パッドの総数 36
トルーホール・パッド 21
トップSMTパッド 15
下のSMTパッド 0
ビアス 量 28
ネットワーク 量 2

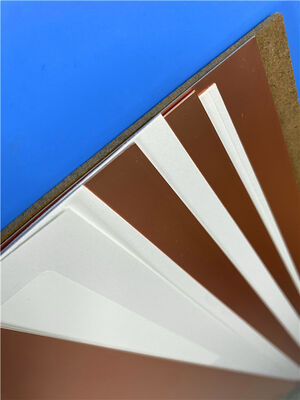

F4BM245 高周波基板の導入

F4BM245は,ガラス繊維の布の調整された材料の比例と高精度ラミネーションによって製造された,商用級のガラス繊維で強化されたPTFEダイレクトラミネートです.PTFE樹脂とポリマーフィルム層伝統的なF4B245基板に対する包括的な電気的なアップグレードを提示し,より低い信号衰弱,強化された保温抵抗,改善された運用安定性,輸入された商業用高周波ダイレクトリック材料の有効な代替品として使用.



F4BM245は,F4BME245と同様の介電性組成を備えているが,銅ホイル構成は異なる.標準ED銅ホイルで装備されている.F4BM245は,厳格なPIM抑制を必要としない従来のRFアプリケーションシナリオを対象としています.. PTFE樹脂とガラス繊維のフィラーの混合比を調整することで,材料は正確な電解常規校正,均衡の低い損失特性,および改善された寸法安定性を達成.適度なガラスの繊維含有量が増加すると,構造の硬さや気温変動耐性が向上し,介電質損失の変動はほとんどない.多様な高周波回路設計のための柔軟な性能調整を可能にする.



2層F4BM245 PCB 0.6mm 浸透金 高周波RF回路板



F4BM245 コア電気・熱特性

性能パラメータ 仕様と説明
変電常数 (Dk) 2.45 10GHzで,商用RF信号処理のための安定した電解性能を提供する
消耗因子 (Df) 0.0012 10GHzで,高周波無線通信に最小限の信号衰弱を保証する
熱膨張係数 (CTE) X軸: 20ppm/°C; Y軸: 25ppm/°C; Z軸: 187ppm/°C (−55°Cから288°C)
Dk の熱係数 -120 ppm/°C (-55°Cから150°C),環境温度変動下で電気パラメータを安定させる
水分吸収 ≤0.08% 湿度のある作業環境で電力の性能が安定している
炎症性評価 UL-94 V0 商用電子ハードウェアの普遍的な安全基準を満たす



典型的な用途

低介電性衰弱,安定した温度特性,コスト効率の良い製造能力の恩恵を受け,F4BM245回路板は,商業用無線周波数ハードウェアに広く使用されています.ワイヤレスインフラストラクチャと高周波信号処理システム:



  • 一般的なRF信号処理とレーダーセンサーハードウェア
  • 高周波相調節部品
  • RF電源配送,信号結合,信号合成モジュール
  • アテンナ・フィード・ネットワークと信号伝送装置
  • 段階調節可能なアンテナ配列と段階配列アンテナシステム
  • 衛星通信端末のハードウェア
  • 携帯電話通信のためのマクロおよびマイクロベースステーションアンテナシステム



品質とサービス保証

すべてのF4BM245高周波回路板は IPC2級工業品質基準に完全に準拠して製造されています. Gerber RS-274-X標準製造データに基づいて製造されています.円盤は正確な寸法精度と安定した電気再現性を維持する商用高周波回路の用途のための厳格な製造要件を満たす.完成した各ユニットは,零機能欠陥と一貫したバッチ信頼性を確保するために,配送前に包括的な電気性能テストを受けますグローバル供給能力と標準化された技術サポートによって支えられ,これらの低損失回路ソリューションは安定した,商業的なRF生産と世界中のワイヤレス通信インフラストラクチャプロジェクトにおける高い信頼性性能.
