商品の詳細:
お支払配送条件:
|

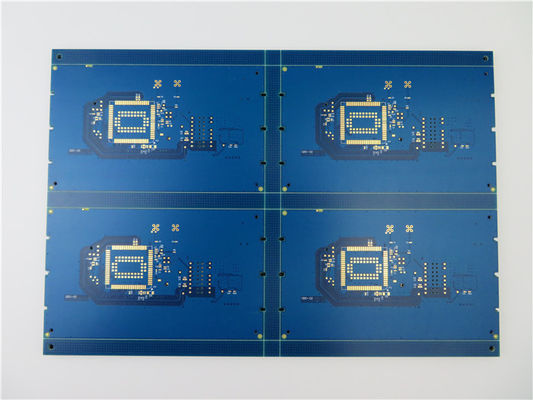

| 基材: | Fr4 | 層の計算: | 4つの層 |
|---|---|---|---|
| PCBの厚さ: | 1.4 mm ±0.14 | PCBのサイズ: | 285 x 195=4 PCS |
| はんだのマスク: | マットの青 | シルクスクリーン: | 白い |
| 銅の重量: | 1oz | 表面の終わり: | 液浸の金 |
| ハイライト: | 1.4mmの医療機器PCB,1oz医療機器PCB,1oz液浸の金PCB |
||
| PCBのサイズ | 285 x 195=4 PCS |
| 板タイプ | 多層PCB |
| 層の数 | 4つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------17.8um （0.5oz） +plateの最上層 |
| Prepreg 1 x 1080 + 1台のx 2116 | |
| 銅-------17.8um （0.5oz） MidLayer 1 | |
| FR-4 1.0mm | |
| 銅-------17.8um （0.5oz） MidLayer 2 | |
| Prepreg 1 x 1080 + 1台のx 2116 | |
| 銅-------17.8um （0.5oz） +plate BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 5.9ミル/5.8ミル |
| 最低/最高の穴: | 0.775 mm/2.0 mm |
| 異なった穴の数: | 4 |
| ドリル孔の数: | 217 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | FR-4 Tg130℃、えー<5> |
| 最終的なホイルの外面: | 1つのoz |
| 内部最終的なホイル: | 0.5 oz |
| PCBの最終的な高さ: | 1.4 mm ±0.14 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金（3µmのニッケル22.1%） 0.1µm |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micron最低 |
| はんだのマスク色: | マットの青、KSM-6189BLM1 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程、v溝 |
| 印 | |
| 構成の伝説の側面 | 上および下。 |
| 構成の伝説の色 | 、IJR-4000 MW300白いのTaiyoのブランド |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.78mm。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
