基材: | FR-4 | 層の計算: | 2つの層 |
---|---|---|---|
PCBの厚さ: | 0.8 mm ±0.08 | PCBのサイズ: | 177 x 65 =6 |
はんだのマスク: | マットの青 | シルクスクリーン: | 白い |
銅の重量: | 1oz | 表面の終わり: | パッド10 uの選択的で堅い金」 |

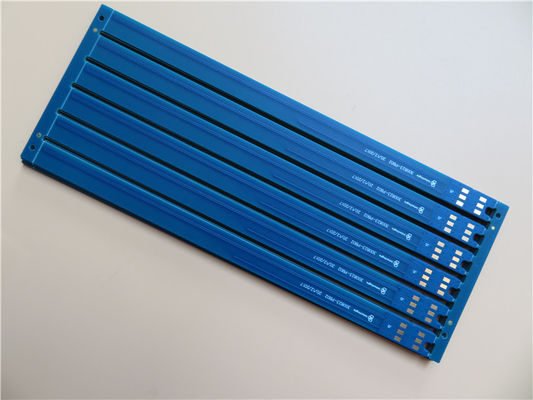

ハイライト: | 堅い金の医療機器PCB,0.8mmの医療機器PCB,0.8mmのFR4サーキット ボード |
PCBのサイズ | 177 x 65 =6 |
板タイプ | 倍はPCB味方した |
層の数 | 2つの層 |
表面の台紙の部品 | 肯定 |
穴の部品を通して | いいえ |
層の旋回待避 | 銅-------18um (0.5oz) +plateの最上層 |
FR-4 0.7 mm | |
銅-------18um (0.5oz) +plate BOTの層 | |
技術 | |
最低の跡およびスペース: | 15ミル/6.5ミル |
最低/最高の穴: | 0.3 mm/3.5 mm |
異なった穴の数: | 2 |
ドリル孔の数: | 35 |
製粉されたスロットの数: | 5 |
内部排気切替器の数: | 0 |
インピーダンス制御: | いいえ |
金指の数: | 0 |
板材料 | |
ガラス エポキシ: | FR-4 Tg150℃、えー<5> |
最終的なホイルの外面: | 1つのoz |
内部最終的なホイル: | 0 oz |
PCBの最終的な高さ: | 0.8 mm ±0.08 |
めっきおよびコーティング | |
表面の終わり | パッド10 uの選択的で堅い金」 |
に適用するためにマスクをはんだ付けしなさい: | 上および下、12micron最低 |
はんだのマスク色: | マットの青、KSM-S6189BLM1 |
はんだのマスクのタイプ: | LPSM |
CONTOUR/CUTTING | vカットの誘導 |
印 | |
構成の伝説の側面 | 上 |
構成の伝説の色 | 、IJR-4000 MW300白いのTaiyoのブランド |
製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
を経て | 穴(PTH)を通ってめっきされる、最低のサイズ0.3mm。 |
FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
次元の許容 | |
輪郭次元: | 0.0059" |
板めっき: | 0.0029" |
ドリルの許容: | 0.002" |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
変数 | 価値 |
層の計算 | 1-32 |
基質材料 | FR-4 (を含む高いTg 170、高いCTI>600V);基づくアルミニウム;基づく銅;ロジャースRO4350B、RO4003C、RO3003、RO3006、RO3010、RO3210等;ロジャースRT/duroid 5880、RT/duroid 5870、RT/duroid 6002、RT/duroid 6010等…;Taconic TLX-8、TLY-5、RF-35TC、TLF-35等…;アルロンAD450、AD600等;PTFE F4B DK2.2、DK2.65等…;Polyimideおよびペット。 |
最高のサイズ | 飛行テスト:900*600mmの据え付け品テスト460*380mmのテスト無し1100*600mm |
板輪郭の許容 | ±0.0059」(0.15mm) |
PCBの厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
厚さの許容(T≥0.8mm) | ±8% |
厚さの許容(t<0.8mm) | ±10% |
絶縁材の層の厚さ | 0.00295" - 0.1969" (0.075mm--5.00mm) |
最低トラック | 0.003" (0.075mm) |
最低スペース | 0.003" (0.075mm) |
外の銅の厚さ | 35µm--420µm (1oz-12oz) |
内部の銅の厚さ | 17µm--420µm (0.5oz - 12oz) |
ドリル孔(機械) | 0.0059" - 0.25" (0.15mm--6.35mm) |
終了する穴(機械) | 0.0039" - 0.248" (0.10mm--6.30mm) |
DiameterTolerance (機械) | 0.00295" (0.075mm) |
登録(機械) | 0.00197" (0.05mm) |
アスペクト レシオ | 12:1 |
はんだのマスクのタイプ | LPI |
Soldermask最低の橋 | 0.00315" (0.08mm) |
Soldermaskの最低の整理 | 0.00197" (0.05mm) |
直径によるプラグ | 0.0098" - 0.0236" (0.25mm--0.60mm) |
インピーダンス制御許容 | ±10% |
表面の終わり | HASL、HASL LF、ENIGのImmの錫、Imm Ag、OSPの金指 |
