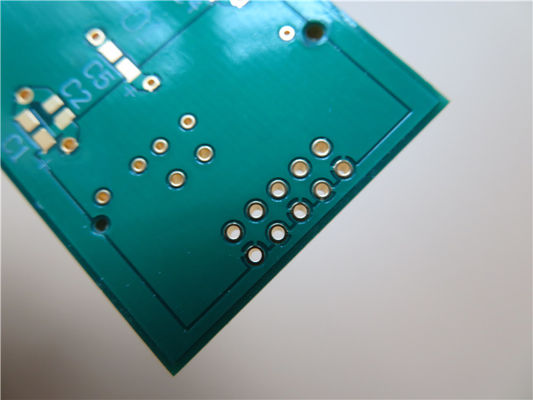

2oz銅が付いている層2.4mmの医療機器PCBは二倍になる

2oz銅が付いている層2.4mmの医療機器PCBは二倍になる

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-493.V1.0
基材:
FR-4
層の計算:
2つの層
PCBの厚さ:
2.4 mm ±0.2
PCBのサイズ:
65.5 x 33.75mm=1PCS
はんだのマスク:
シルクスクリーン:
白い
銅の重量:
2oz
表面の終わり:
液浸の金
ハイライト:

2oz医療機器PCB

,

2.4mmの医療機器PCB

,

2.4mmの二重層PCB

製品説明



SATAのキャリアのための2oz銅とのFR-4で造られる厚いPCB 2.4mmのサーキット ボードの二重層PCB板

プロダクト プロフィール
1.1概説
これはマイクロSATAのキャリア板の適用のためのTg 150°Cとタイプの2つのozの倍PCB味方したFR-4基質で造られるである。それは緑のはんだのマスク(Taiyo)およびパッドの液浸の金(4マイクロインチの金)の白いシルクスクリーン(Taiyo)と2.4 mm厚い。基材は単一PCBを供給するITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ20のパネルは郵送物のために詰まる。

1.2特徴および利点
非常にMoisureの低い吸収およびよりよいCAFの抵抗の中間Tgの基質
サーキット ボードの高いsolderability、PCBの表面の強調およびより少ない汚染。
ISO9001、ISO14001、ULは製造の工場を証明した。
30000平方メートル月の機能
専門およびベテラン エンジニア
引用語句12時間の
大量生産の機能

1.3適用
警報システム
長期WiFiのアンテナ
PLCのプログラミングの個人指導
モジュラー オシロスコープ
繊維光学の受容器

2oz銅が付いている層2.4mmの医療機器PCBは二倍になる 0

1.4変数およびデータ用紙
PCBのサイズ 65.5 x 33.75mm=1PCS
板タイプ 二重味方されたPCB
層の数 2つの層
表面の台紙の部品 肯定
穴の部品を通して 肯定
層の旋回待避 銅-------52.5um (1.5oz) +plateの最上層
FR-4 2.3mm
銅-------52.5um (1.5oz) +plate BOTの層
技術
最低の跡およびスペース: 23ミル/7.7ミル
最低/最高の穴: 0.7 mm/3.2 mm
異なった穴の数: 6
ドリル孔の数: 23
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御: いいえ
金指の数: 0
板材料
ガラス エポキシ: FR-4 Tg150℃、えー<5>
最終的なホイルの外面: 2つのoz
内部最終的なホイル: 2つのoz
PCBの最終的な高さ: 2.4 mm ±0.2
めっきおよびコーティング
表面の終わり 液浸の金(3µmのニッケル12.1%) 0.1µm
に適用するためにマスクをはんだ付けしなさい: 上および下、12micron最低
はんだのマスク色: 緑、PSR-2000GT600D、Taiyoは供給した。
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 上および下。
構成の伝説の色 、IJR-4000 MW300白いのTaiyoのブランド
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.7mm。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
