スイッチ センサーのためのHASL RoHS 0.6mmの倍の側回線板

スイッチ センサーのためのHASL RoHS 0.6mmの倍の側回線板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-494.V1.0
基材:
FR-4
層の計算:
2層
PCBの厚さ:
0.6mm ±0.1
PCBのサイズ:
325 x 147mm=10PCS
はんだのマスク:
シルクスクリーン:
白い
銅の重量:
1oZ
表面の終わり:
無鉛HASL
ハイライト:

HASLの倍の側回線板

,

0.6mmの二重側回線板

,

0.6mm RoHSのプリント基板

製品説明

スイッチセンサー用薄型PCB 0.6mm HASL PCB FR-4両面回路基板

1. 概要
スイッチセンサー用途向けにTg135℃のFR-4基板を使用した2層プリント基板です。厚さはわずか0.6 mmで、緑色のソルダーマスク(Taiyo)上に白いシルクスクリーン(Taiyo)、パッド上にHASLが施されています。ベース材料は台湾 ITEQ からのもので、パネルあたり 10 アップの PCB を供給します。これらは、提供されたガーバー データを使用して、IPC 6012 クラス 2 に従って製造されています。出荷用に 25 枚のパネルごとに梱包されます。

2. 特徴とメリット
RoHS準拠で熱信頼性のニーズに適しています
部品のはんだ付け時の濡れ性に優れ、銅の腐食を回避します。
電気試験と高電圧試験
時間通りに配達します。98% を超える納期厳守率。
最低注文数量はありません。1個ご用意しております。
新規ユーザーには無料のステンシルシムを送信

3、アプリケーションは次のとおりです。 WiFiリピーター、USB ブルートゥース、ビデオ監視システム、 アクセス制御システム、高周波増幅器など

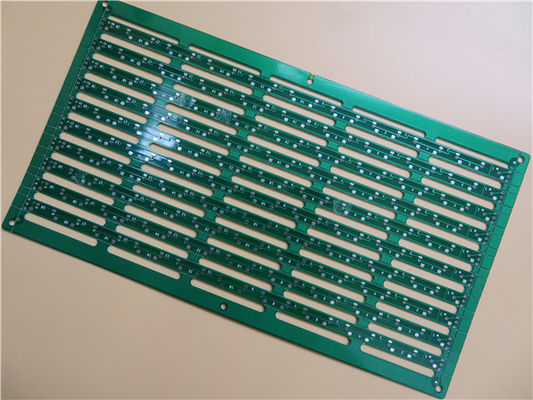

スイッチ センサーのためのHASL RoHS 0.6mmの倍の側回線板 0

4. パラメータとデータシート
プリント基板のサイズ 325 × 147 ミリメートル = 10 個
ボードの種類 両面基板
レイヤー数 2層
表面実装部品 はい
スルーホール部品 いいえ
レイヤーのスタックアップ 銅 ------- 18um(0.5oz)+PLATE
FR-4 0.5mm
銅 ------- 18um(0.5oz)+PLATE
テクノロジー
最小のトレースとスペース: 700万/760万
最小/最大穴: 0.5/1.0mm
異なる穴の数: 5
ドリル穴の数: 135
加工されたスロットの数: 11
内部カットアウトの数: 0
インピーダンス制御 いいえ
基板材質
ガラスエポキシ: FR-4、ITEQ IT-140、TG>135、er<5.4
最終フォイル外部: 1オンス
最終フォイル内部: 0オンス
PCB の最終的な高さ: 0.6mm±0.1
メッキとコーティング
表面仕上げ HASL、鉛フリー、Sn>=2.54µm
はんだマスクの適用先: 上下、最小 12 マイクロコン。
はんだマスクの色: グリーン、PSR-2000GT600D、太陽提供。
はんだマスクのタイプ: LPSM
輪郭/切断 ルーティング
マーキング
コンポーネントの凡例の側面
コンポーネントの凡例の色 ホワイト、IJR-4000 MW300、太陽提供。
メーカー名またはロゴ: ボード上に導体と脚付きのフリーエリアがマークされています
経由 メッキスルーホール(PTH)、テント経由。
可燃性評価 UL 94-V0 承認 MIN.
寸法許容差
外形寸法: 0.0059インチ (0.15mm)
基板メッキ: 0.0030インチ (0.076mm)
ドリル許容差: 0.002インチ (0.05mm)
テスト 出荷前に100%電気テスト
提供されるアートワークの種類 電子メール ファイル、ガーバー RS-274-X、PCBDOC など
サービスエリア 世界中で、世界的に。

スイッチ センサーのためのHASL RoHS 0.6mmの倍の側回線板 1
