液浸の銀が付いている15mil 20mil 30mil 50mil 60milの厚さTC600高周波PCBが付いているTC600マイクロウェーブPCB

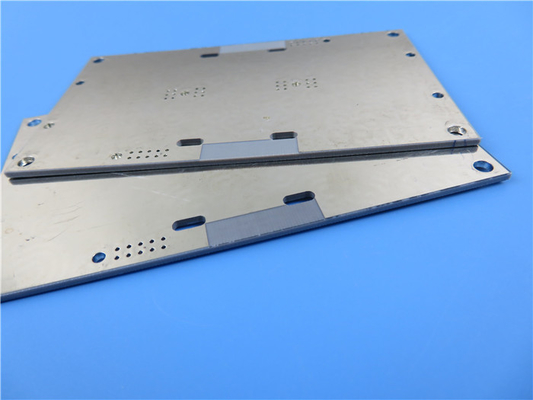

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
ロジャース（アルロン）のTC600は、高められた熱伝導性の陶磁器の満たされた補強される、編まれたガラス繊維PTFEベースの合成物である。誘電性損失および挿入損失を減らしている間「最高にクラスの」熱伝導性によって高められた熱移動を提供することを設計する。高められた熱伝導性（1.1 W/mk）は扱う高い発電を提供し、ホットスポットを減らし、そして装置信頼性を改善する。損失を起因するより高いアンプおよびアンテナ利益/効率で下げなさい。安定した比誘電率は広い温度較差（- 140°C）を渡ってへの75 ppm/oC -40°Cある。それは電力増幅器を助け、実用温度の変更として比誘電率の漂流に失われるアンテナ デザイナーは利益を最大にし、死んだ帯域幅を最小にする。それに低いZ方向CTEがあり、機械強さはまた6.15比誘電率の市場のために非常に改善される。
特徴
1. まさに低損失のタンジェント（10のGHzの0.002）はより高いアンプまたはアンテナ効率を提供する
2. 機械的に強さは処理を改善し、信頼性は、処理に抗できない壊れやすい積層物影響または高利得力を取り替える
3. 低い圧力のはんだの接合箇所のためのX、YおよびZ軸（9、9のおよび35のppm/°C）マッチのの低い熱膨張率動的機器
4. 信頼できる狭いラインのための高い皮強さ
利点
1. 減らされた熱は送電線損失を通って発生した
2. 熱放散および管理
3. ある適用の陶磁器を取り替えなさい
4. 大きいパネルは下げられた加工費の多数の回路図のために大きさで分類する
私達のPCBの機能（TC600）
| PCB材料: | 陶磁器の満たされたPTFE/Wovenのガラス繊維 |
| 指定: | TC600 |
| 比誘電率: | 6.15 （10のGHz） |
| 誘電正接 | 0.002 （10のGHz） |
| 層の計算: | 二重味方されたPCB、多層PCB、雑種PCB |
| 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| 誘電性の厚さ: | 15mil （0.381mm）、20mil （0.508mm）、25mil （0.635mm）、30mil （0.762mm）、50mil （1.27mm）、60mil （1.524mm）、75mil （1.905mm）、100mil （2.54mm）、125mil （3.175mm）、150mil （3.81mm）、200mil （5.08mm）、250mil （6.35mm）、275mil （6.985mm）、500mil （12.7mm） |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP、純粋な金によってめっきされる等… |
典型的な適用:
1. デジタル可聴周波放送（軽打）アンテナ（衛星ラジオ）
2. GPS及び手持ち型RFIDの読者のアンテナ
3. 航空電子工学の適用のマイクロウェーブ コンバイナーおよび力ディバイダー板
4. 電力増幅器、フィルターおよびカプラー
5. 小さい足跡のアンテナ
付録:典型的な特性TC600
| 1. 電気特性 | |||
| 比誘電率（厚さによって変わるかもしれない） | |||
| @1.8 MHz | - | 6.15 | 空洞共振器 |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| 誘電正接 | |||
| @1.8 GHz | - | 0.0017 | 空洞共振器 |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| 誘電体の温度係数 | - | ||
| TCεr @ 10のGHz （- 40-150°C） | ppm/ºC | -75 | IPC TM-650 2.5.5.5 |
| 容積抵抗 | |||
| C96/35/90 | MΩ cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| 表面の抵抗 | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| 電気強さ | ボルト/ミル（kV/mm） | 850 （34） | IPC TM-650 2.5.6.2 |
| 絶縁破壊 | kV | 62 | IPC TM-650 2.5.6 |
| アーク抵抗 | 秒 | >240 | IPC TM-650 2.5.1 |
| 2. 熱特性 | |||
| 分解の温度（Td） | |||
| 最初 | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | 分 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 分 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 分 | >60 | IPC TM-650 2.4.24.1 |
| 熱拡張、CTE （x、y） 50-150ºC | ppm/ºC | 9、9 | IPC TM-650 2.4.41 |
| 熱拡張、（z） 50-150ºC CTE | ppm/ºC | 35 | IPC TM-650 2.4.24 |
| %のz軸の拡張（50-260ºC） | % | 1.5 | IPC TM-650 2.4.24 |
| 3. 機械特性 | |||
| 銅張りにするために強さの皮をむきなさい（1つのoz/35ミクロン） | |||
| 熱圧力の後 | lb/in （N/mm） | 10 （1.8） | IPC TM-650 2.4.8 |
| 高温（150ºC） | lb/in （N/mm） | 10 （1.8） | IPC TM-650 2.4.8.2 |
| プロセス解決の後 | lb/in （N/mm） | 9 （1.6） | IPC TM-650 2.4.8 |
| ヤングの係数 | kpsi （MPa） | 280 （1930年） | IPC TM-650 2.4.18.3 |
| Flexural強さ（機械/十字） | kpsi （MPa） | 9.60/9.30 （66/64） | IPC TM-650 2.4.4 |
| 引張強さ（機械/十字） | kpsi （MPa） | 5.0/4.30 （34/30） | IPC TM-650 2.4.18.3 |
| 圧縮係数 | kpsi （MPa） | ASTM D-3410 | |
| ポアソンの比率 | - | ASTM D-3039 | |
| 4. 物理的性質 | |||
| 吸水 | % | 0.02 | IPC TM-650 2.6.2.1 |
| 密度、包囲された23ºC | g/cm3 | 2.9 | ASTM D792方法A |
| 熱伝導性（z軸） | W/mK | 1.1 | ASTM E1461 |
| 熱伝導性（xのy） | W/mK | 1.4 | ASTM E1461 |
| 比熱 | J/gK | 0.94 | ASTM E1461 |
| 燃焼性 | クラス | V0 | UL-94 |
| NASAのガス放出、125ºC、≤10-6トル | |||
| 総量の損失 | % | 0.02 | NASA SP-R-0022A |
| 集められた揮発性 | % | 0 | NASA SP-R-0022A |
| 回復される水蒸気 | % | 0 | NASA SP-R-0022A |
