IsoClad 917液浸の金の緑のはんだのマスクが付いている高周波PCB 20milの基質

IsoClad 917液浸の金の緑のはんだのマスクが付いている高周波PCB 20milの基質

MOQ: 1PCS
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-206.V1.0
基材:
IsoClad 917 0.508mm
層の計算:
二重側板
PCBの厚さ:
0.6 mm ±0.1
銅の重量:
1oz
ハイライト:

ISOClad高周波PCB

,

高周波PCB 20mil

,

液浸の金の高周波サーキット ボード

製品説明

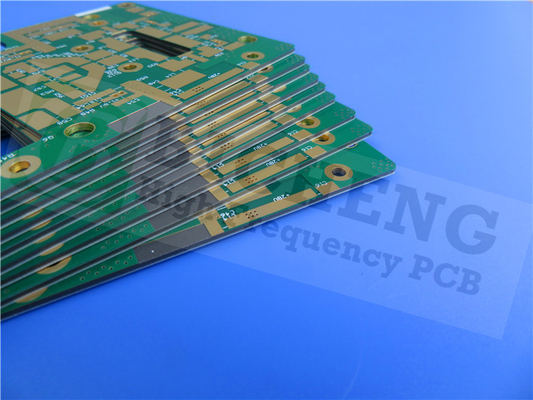

20mil (0.508mm) 基板上の IsoClad 917 高周波 PCB、浸漬金および緑色はんだマスク付き

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



概要

これは、20 ミル基板上に構築された両面ラップアラウンド アンテナ PCB の一種で、1 オンスにメッキされた 0.5 オンスの銅をクラッドします。ボードのサイズは長さ126mm×幅95mmで、インテリジェントヘルメットに使用されます。パッドまたは露出したトラックの表面仕上げは、SMD はんだ付けに非常に適した化学金仕上げです。緑色のはんだマスクはボード全体を保護します。これらは IPC-Class-2 規格に従って厳密に製造されており、100% 電気テスト済みです。30 枚ごとに真空パックされて出荷されます。



プリント基板仕様

プリント基板のサイズ 126mm×95mm=1枚
ボードの種類 高周波プリント基板
レイヤー数 2層
表面実装部品 はい
スルーホール部品 該当なし
レイヤーのスタックアップ 銅 ------- 17um(0.5 oz)+プレート最上層
イソクラッド 917 0.508mm
銅 ------- 17um(0.5 oz)+プレートボット層
テクノロジー
最小のトレースとスペース: 4ミル / 4ミル
最小/最大穴: 0.2mm / 1.2mm
異なる穴の数: 8
ドリル穴の数: 251
加工されたスロットの数: 3
内部カットアウトの数: 3
インピーダンス制御: いいえ
ゴールドフィンガーの数: 0
基板材質
ガラスエポキシ: イソクラッド 917 0.508mm
最終フォイル外部: 1.0オンス
最終フォイル内部: 1.0オンス
PCB の最終的な高さ: 0.6mm±0.1
メッキとコーティング
表面仕上げ イマージョン ゴールド、31.6%
はんだマスクの適用先: 両側
はんだマスクの色:
はんだマスクのタイプ: 光沢のある
輪郭/切断 ルーティング
マーキング
コンポーネントの凡例の側面 上面
コンポーネントの凡例の色
メーカー名またはロゴ: クアンシュン
経由 メッキスルーホール(PTH)、最小サイズ0.2mm。埋められてテントが張られた状態を経由します。
可燃性評価 94V-0
寸法許容差
外形寸法: 0.0059"
基板メッキ: 0.0029"
ドリル許容差: 0.002"
テスト 出荷前に100%電気テスト
提供されるアートワークの種類 電子メール ファイル、ガーバー RS-274-X、PCBDOC など
サービスエリア 世界中で、世界的に。



IsoClad 917液浸の金の緑のはんだのマスクが付いている高周波PCB 20milの基質 0



私たちの利点

2003 年に設立された Shenzhen Bicheng Electronics Technology Co., Ltd は、中国深センで確立された高周波 PCB のサプライヤーおよび輸出業者であり、携帯電話基地局のアンテナ、衛星、高周波受動部品、マイクロストリップ ラインおよびバンド ライン回路、ミリ波機器、レーダーを切断しています。 19 年間にわたり、システム、デジタル無線周波数アンテナ、その他の分野で世界中で活躍してきました。当社の高周波 PCB は、主に 3 つの高周波材料ブランド、Rogers Corporation、Taconic、Wangling に基づいて構築されています。誘電率の範囲は2.2から10.2などです。



また、FR-4 回路基板、フレキシブル回路、メタルコア PCB のプロトタイプ、少量生産から量産までの部門もあります。また、HDI、クイックターン、インピーダンス制御、厚銅、バックプレーンボードなどの高付加価値PCBプロジェクトの研究と構築も積極的に行っています。これにより、当社のPCB製品は効果的な延長と補完を生み出し、さまざまな範囲の統合製品ラインを形成しています。ローエンドからハイエンドまで。



当社の PCB 能力 (2022)

パラメータ 価値
レイヤー数 1-32
 基板材料 RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO4534、RO4535、RO4835、RO3003、RO3006、RO3010、RO3035、RO3203、RO3210;RT/デュリオド5880;RT/デュロイド 5870、RT/デュロイド 6002、RT/デュロイド 6010、RT/デュロイド 6035HTC;RT/デュロイド 5880LZ;TMM3、TMM4、TMM6、TMM10、TMM10i、TMM13i、カッパ438;TLF-35;RF-35TC、RF-60A、RF-60TC、RF-35A2、RF-45、RF-10、TRF-45;TLX-0、TLX-6、TLX-7、TLX-8;TLX-9、TLY-3、TLY-5、TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2);AD250C、AD255C、AD300D、AD350A、AD450、AD600、AD1000、TC350;TC600;ディクラッド 880、ディクラッド 870、ディクラッド 527;イソクラッド917;ネルコ N4000、N9350、N9240;SCGA-500 GF220、SCGA-500 GF255、SCGA-500 GF265、SCGA-500 GF300;FR-4 (高 Tg S1000-2M、TU-872 SLK、TU-768、IT-180A など)、FR-4 高 CTI>600V;ポリイミド、PET;メタルコアなど
最大サイズ  フライングテスト:900*600mm、フィクスチャテスト460*380mm、テストなし1100*600mm
基板外形公差  ±0.0059" (0.15mm)
プリント基板の厚さ 0.0157インチ - 0.3937インチ (0.40mm~10.00mm)
厚さ公差(T≧0.8mm)  ±8%
厚さ許容差(t<0.8mm)  ±10%
絶縁層の厚さ 0.00295インチ - 0.1969インチ (0.075mm~5.00mm)
ミニマムトラック 0.003インチ (0.075mm)
最小スペース  0.003インチ (0.075mm)
外側の銅の厚さ  35μm~350μm (1オンス~10オンス)
内側の銅の厚さ  17μm~350μm (0.5オンス~10オンス)
ドリル穴(機械式) 0.0079インチ - 0.25インチ (0.2mm~6.35mm)
仕上げ穴(機械) 0.0039インチ-0.248インチ (0.10mm--6.30mm)
直径公差(機械的) 0.00295インチ (0.075mm)
登録(機械式) 0.00197インチ (0.05mm)
アスペクト比  12:1
ソルダーマスクの種類  LPI
最小ソルダーマスクブリッジ 0.00315インチ (0.08mm)
ソルダーマスクの最小クリアランス 0.00197インチ (0.05mm)
プラグビア径 0.0098インチ - 0.0236インチ (0.25mm~0.60mm)
インピーダンス制御許容差  ±10%
表面仕上げ HASL、HASL LF、ENIG、浸漬錫、浸漬銀、OSP、ゴールドフィンガー、純金メッキなど。



よくある質問

世界中に配送できますか?

Bicheng Ltd を通じて購入できるすべての PCB は、禁輸されていない国に世界中に発送できます。DHL、FedEx、TNT、UPS、EMS、Aramex の中から適切な配送業者を選択します。



高周波材料の在庫はありますか?

当社は、3000シリーズ、4000シリーズ、5000シリーズ、6000シリーズなどのロジャース材、RFシリーズ、TLXシリーズ、TLYシリーズなどのタコニック材、DK2を備えたWangling材F4Bなど、ほとんどの高周波材を試作数量で在庫しています。 .2、DK2.65など 高周波材は種類が豊富ですので、ご注文前に弊社営業担当にご相談ください。



注文したものを受け取ることはできますか?

DHL、UPS、FedEx などのアカウントを通じて、当社の施設から基板の注文や PCB の回収を受け取ることはまったく問題ありません。必要な輸出書類や税関申告用ファイルの準備をお手伝いします。



配送料はいくらかかりますか?

さまざまなキャリアをお選びいただけます。通常、最も送料が安いものを選択させていただきます。ご注文がお急ぎの場合は、迅速な配送業者の選択をお手伝いいたします。



PCB を返品できますか?

PCB は不可逆的なカスタムメイド製品であるため、品質に問題がない場合は返品できません。



注文した商品はいつ届きますか?

すべての PCB は午後 5 時までに製造が完了した場合、同日に発送されます。アジアのお客様の場合は 2 ~ 3 日、ヨーロッパのお客様の場合は 6 ~ 7 日、アメリカ (南北) の場合は 6 ~ 7 日以内に届きますが、輸送の複雑さのため、運送業者はこれを保証しません。



荷物に署名する必要がありますか?

当社はすべての注文を DHL、UPS、FedEx、TNT、Aramex または EMS を使用して発送するため、完全に追跡され、署名が必要になる場合があります。



注文を追跡するにはどうすればよいですか?

PCB ボードが発送されると、追跡番号が記載された発送確認が弊社の営業担当者から電子メールで届きます。この番号は公式 Web サイトで追跡できます。



荷物が破損または紛失した場合はどうすればよいですか?

私たちの日常業務ではこのような状況はまれです。PCB ボードは内側にバブル素材で梱包され、外側は KK グレードのカートンで PCB を保護します。ただし、荷物が紛失または破損した場合は、運送業者に連絡して交換品の手配を手配できるよう、直ちに当社にご連絡ください。パッケージの破損も含め、破損した商品は参考用として保管してください。
